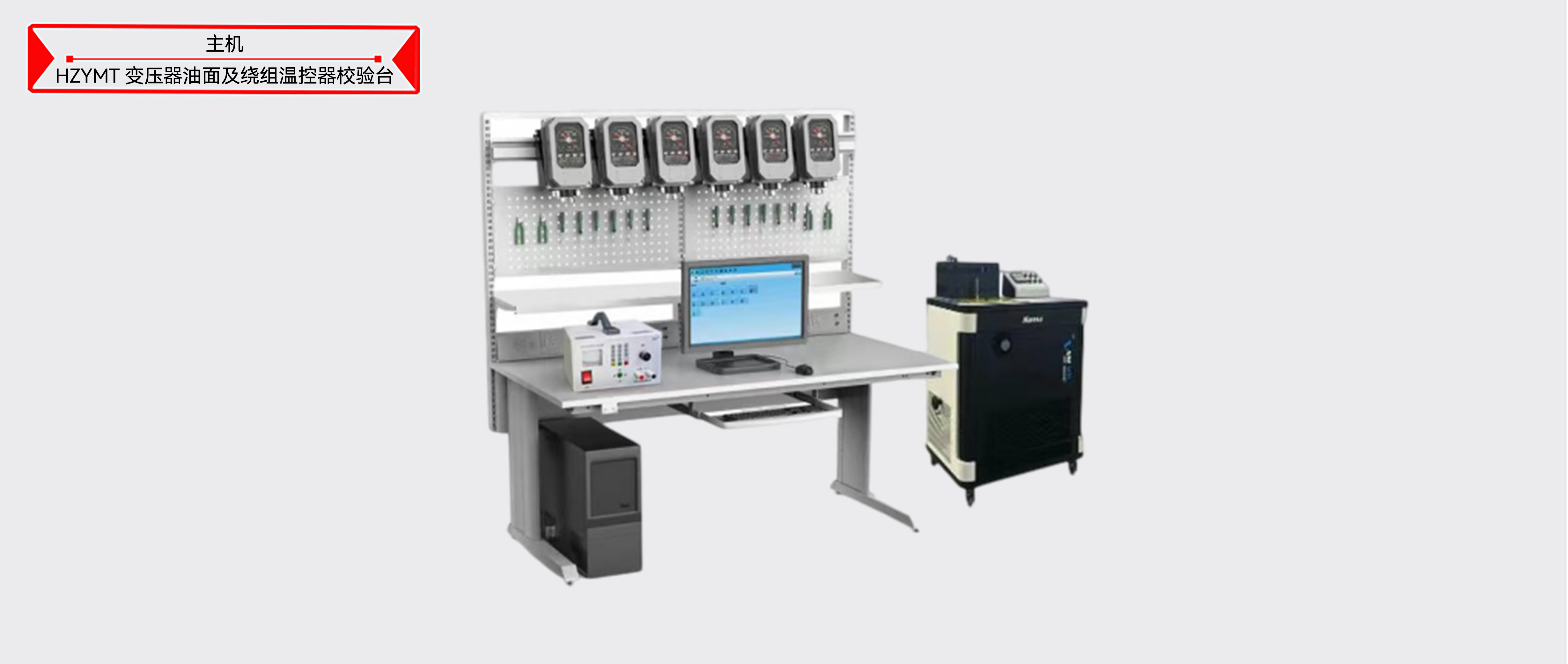

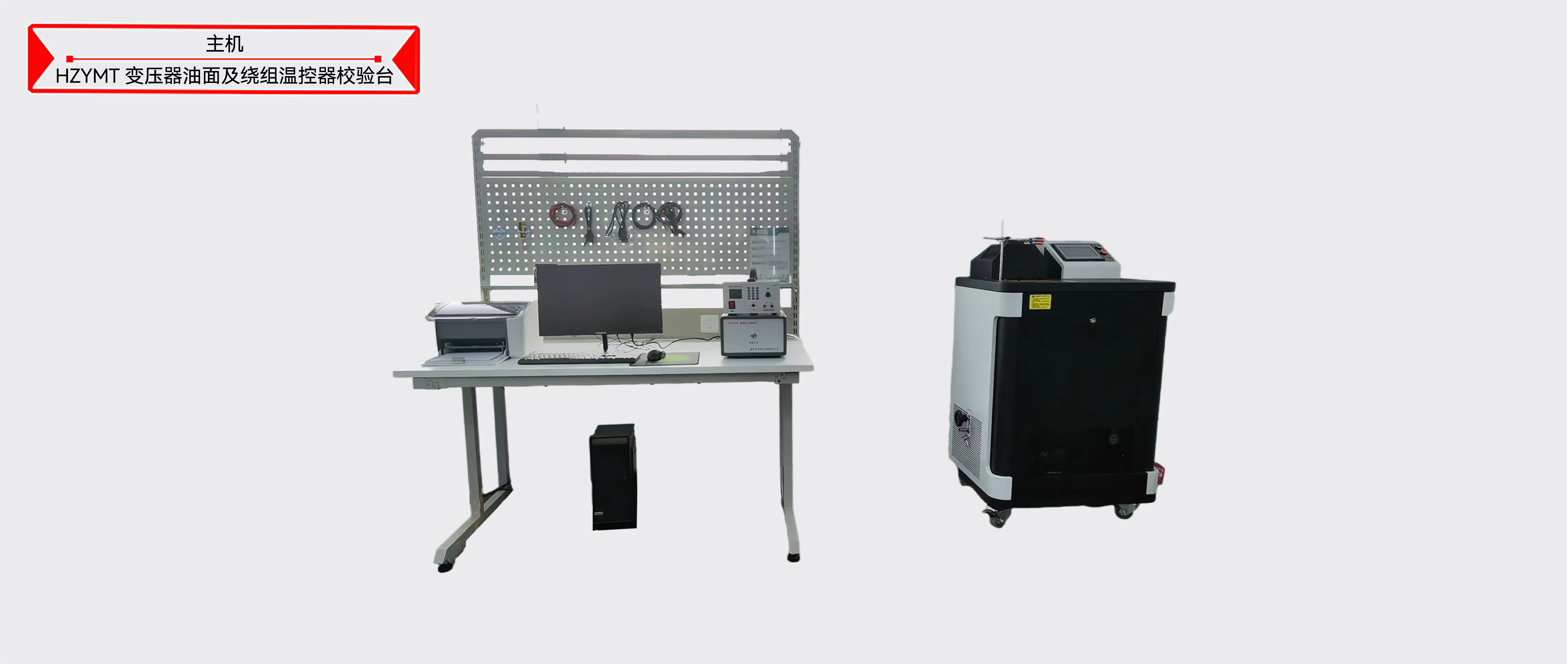

变压器油面及绕组温控器校验台

一、产品简介
HZYMT变压器油面温度及绕组温度是体现变压器工作状态的重要参数，对变压器的油面及绕组温控器进行定期校准，对变电站安全及精确化管理具有重要促进作用。
开展变压器油面控制器及绕组控制器、温度变送器、数字温度指示控制仪( 变压器温度远传指示表) 的检定和校准工作，对新建变电站变压器油温控制器及绕组控制器入网把关，对检修过程中拆下的在运行仪表性能进行判断。

二、特点及主要功能
1、使用方便
一次接线，可完成所有校准项目，无需二次拆装；简单现场布线和超快速被检接线；多种组合搭配，将变压器测温校准项目统统包揽。
2、工作效率高
智能化产品，操作简单便捷，软件功能丰富强大。
3、设备先进
专用的智能精密恒温槽(-20-180)℃，升降温速度可调；
温源多重保护，让温度实验室更加安全、可靠。
4、专业的温度源
智能精密恒温槽(-20-180)℃；
优秀的温度稳定性和温度均匀性；
控温速率可调：满足各种温度开关的检定和校准。
5、更专业的测温仪表
相对传统的电学仪表，更加侧重精密温度测量特性；
6、简单的现场布线
系统提供最简洁的系统组网方式，智能精密恒温槽具备内置控温仪，这样用户现场不会再有大把的通信线、电源线、测试线，使整个实验室变得非常整洁。
7、多重高温热失控保护
高温热失控一直是每个温度实验室重点关心的问题，系统中的智能精密恒温槽具有双重高温热失控保护能力：软件超温保护和独立的硬件超温保护，整个系统的多重保护机制让温度实验室更加安全、可靠。
8、良好的人机交互体验
系统中的设备具备大屏操作，操作简单便捷，一键U盘升级，大容量存储，丰富的通信接口，USB一应俱全。

三、技术指标
工作电源：AC220±10%V、50±1Hz；
温度范围：-20～180℃  精度：0.5级，中间无需更换槽体和介质；
额定功率：2.0kW；
恒温性能：恒温≤0.04℃/10Min测量≤0.02℃/1Min；
恒温槽温场均匀性：≤0.02℃；
恒温槽开口直径：≥130 mm；
恒温槽液位深度：≥400 mm；
升温时间：0℃～+180℃ 升温速率：0.8℃/min-2.0℃/min 可设置；
降温时间：+50℃～0℃    35分钟+180℃～+50℃ 45分钟；
工频电流发生器：0.5-5000mA；
设备方式: 分体式 (一主机和一挂表架)；
测量与输出通道:测量与输出系统互相独立，具有良好的电气隔离与保护功能；
适用范围:适用油面温控器、绕组式温控器、远传仪表、压力式温度计、玻璃式水银温度计的校验；
绕组式温控器校验项目：示值误差测量、示值回差测量、示值重复性测量、接点动作误差试验和切换差测量、热模拟特性试验；
工作介质：低温硅油；
操作方式：微机测控；
电接点调整：接点信号自动采集，电接点可重复调整与测试；
校验自动化：1次升/降温过程中完成示值检定、动作接点、重复性校验项目；
液位控制功能：自动调节校验液位，避免因液位过低造成校验结果不可靠；
压力保护功能：制冷系统具有超压和低压保护功能。避免因压力异常导致降温功能失效；
高集成度：高温、中温、低温和冰点的测试1台设备即可完成，中间无需更换槽体和介质；
语音提示功能：校验过程语音提示，人机交互性好；
校验结果智能分析功能：依据国家规程，校验数据自动分析判断；
测试报告：校验记录自动生成，校验报告A4格式,可定制；
