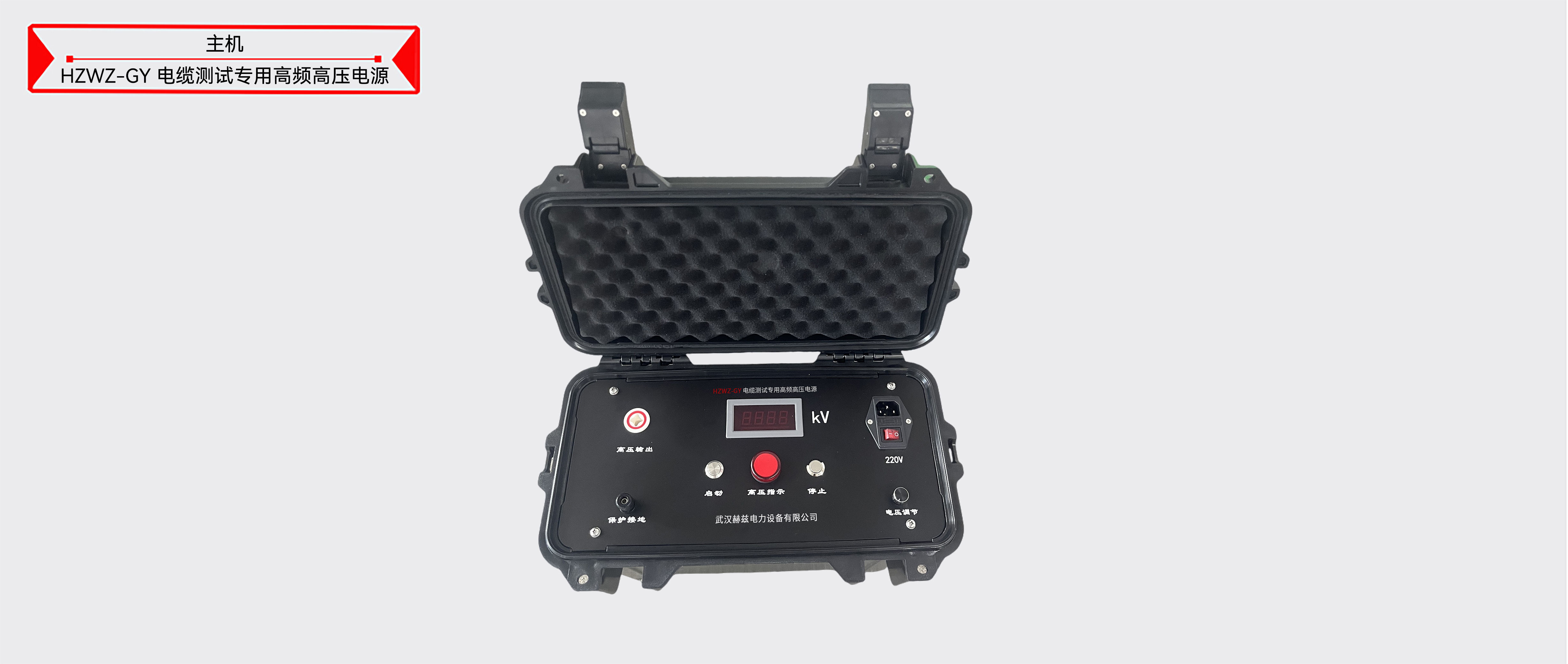

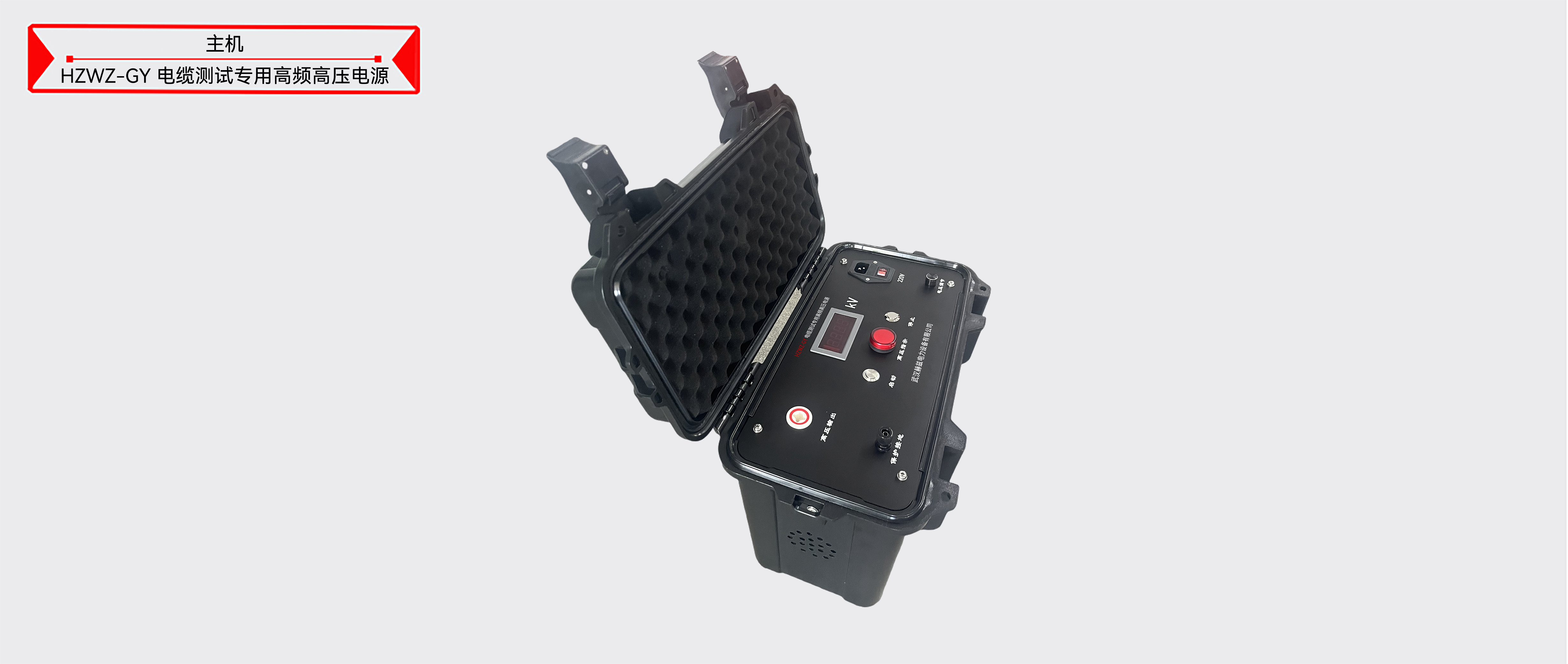

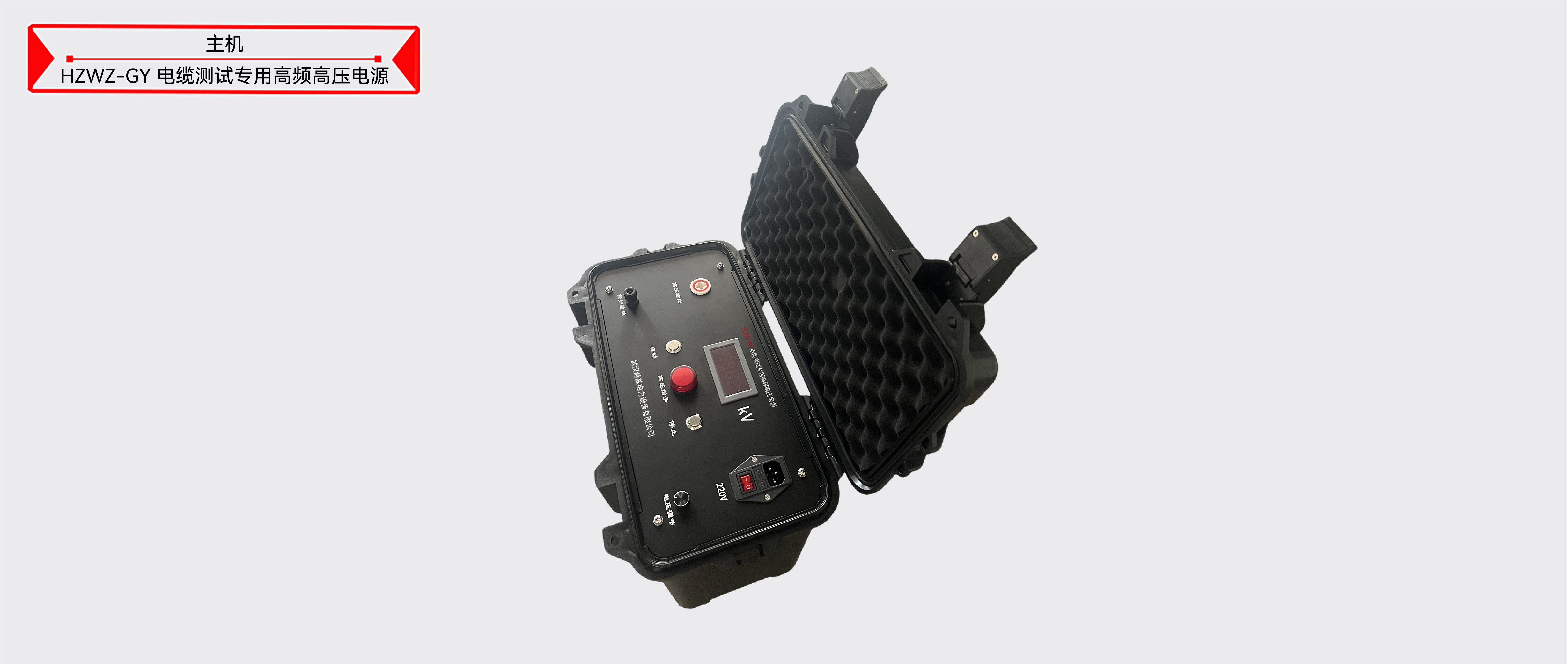

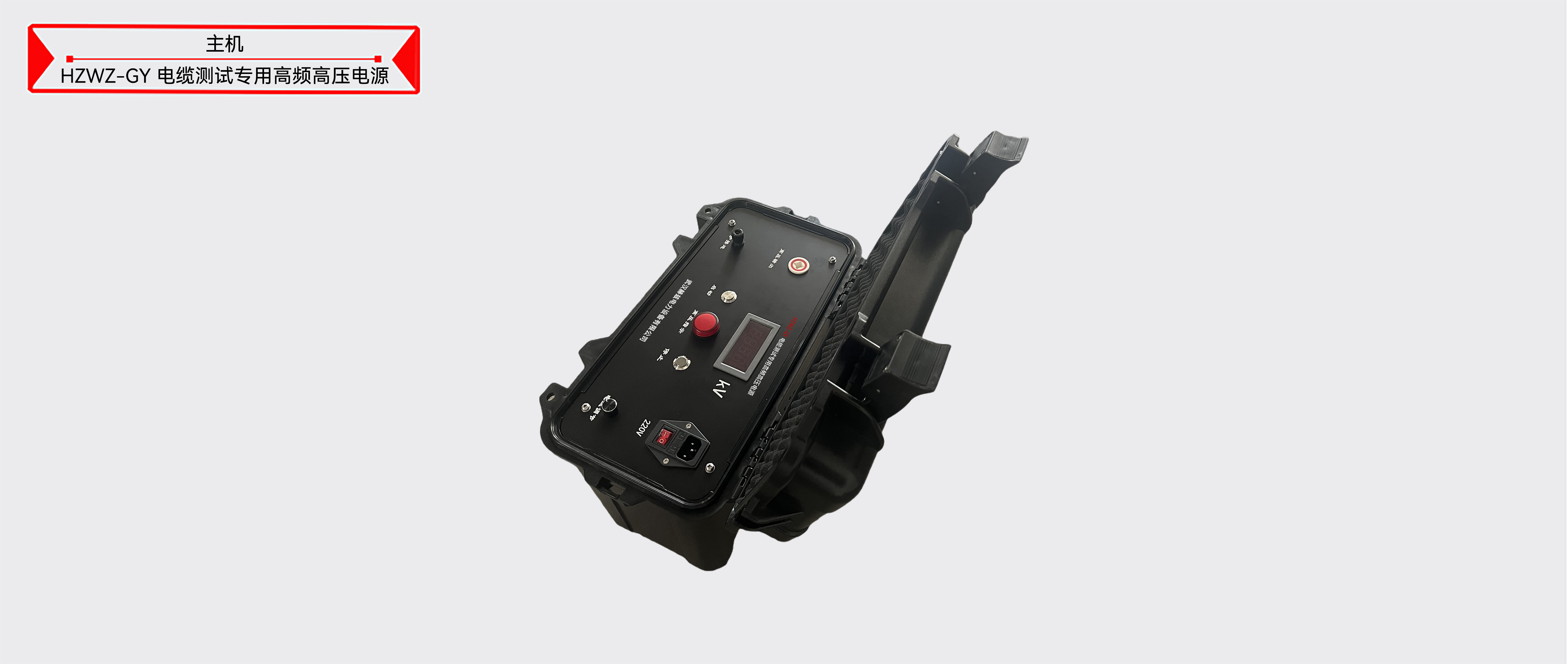

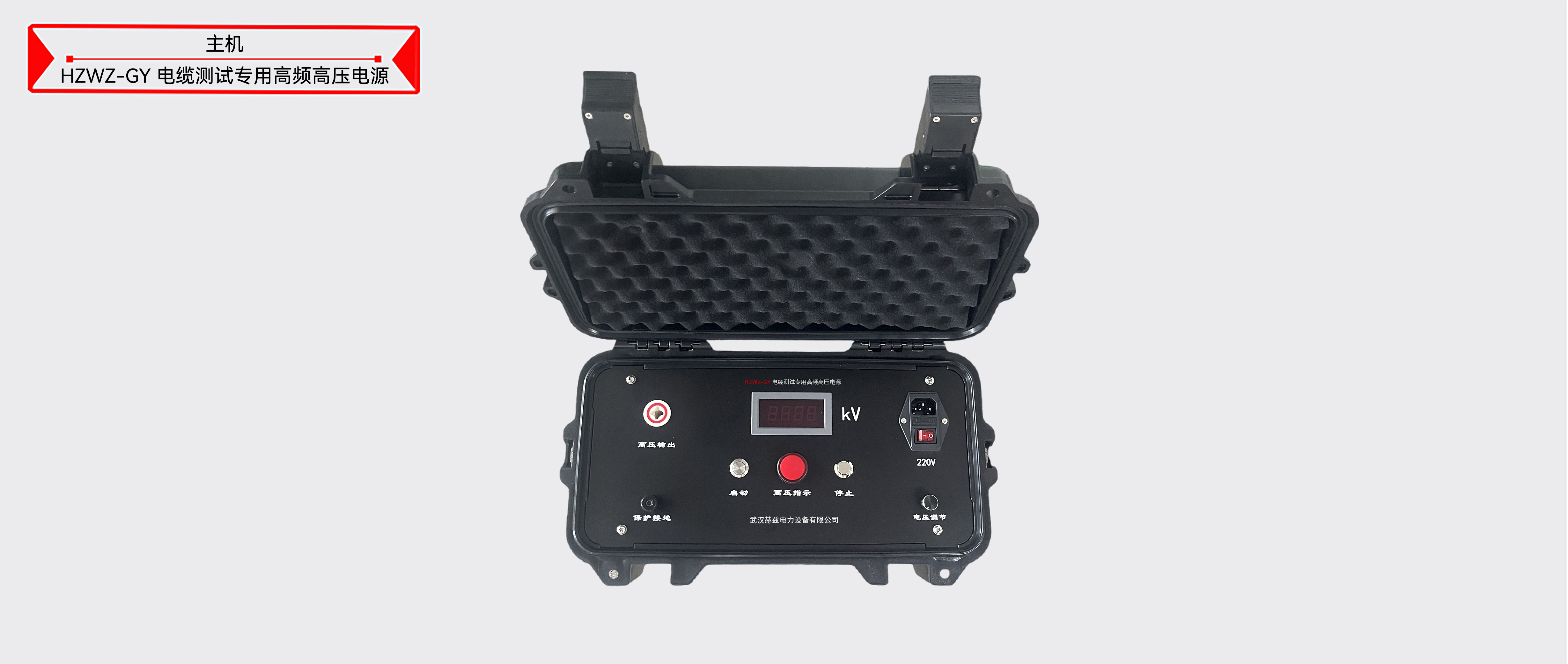

HZWZ-GY 电缆测试专用高频高压电源

一、产品简介
HZWZ-GY电缆测试专用高频高压发生器是我公司在长期从事电缆故障测试研究方面最新开发的创新型换代产品，国内领先。满足《中华人民共和果电力行业标准，高压试验装置通用技术条件》。主要用于对35kV及以下电缆故障测试时高阻故障波形采样冲击放电和故障点精确定点时做冲击放电使用，也可用于电缆高阻故障和金属性接地故障的烧穿使用。
本机采用开关电源原理，重量轻，输出电压高、稳定是它的最大特点，整台仪器约11.2公斤，大大提高了现场使用的便携性，告别了现场繁重的移动。特别是对于电缆故障测试及精确定点时提供了前所未有的高压专用电源，替代了需要用65余公斤的试验变压器和操作箱，同时也解决了测试电缆时烦琐的现场接线。在电缆故障测试方面能如此高频率输出35KV的高电压，填补国内一项空白。

二、测试功能
主要用于对35kV及以下电缆故障测试时高阻故障波形采样冲击放电和故障点精确定点时做冲击放电使用，也可用于电缆高阻故障的烧穿使用，强大的烧穿能力可在短时间内烧穿击穿点，降低击穿点电阻。

三、特点及主要功能
1）有电压调节及自动稳压功能。
2）具有开路、短路自动保护功能。
3）输出电压值用液晶数字表直接显示功能完善可靠。
4）箱体采用采用绝缘材料，操作绝对安全。
5）体积小（410×230×310mm3），重量轻（11.2Ｋｇ）。
6）可连续工作4-6小时，保证故障测试的时间。

三、技术指标
1）最高工作直流负电压：≤32kV；
2）最大工作电流：≤30mA；
3）显示电压值误差：＜±2%；
4）放电能量：≤2450J/3.5S；
5）最小放电周期3.2秒 ；
6）最大功耗：＜1.5KVA、最大烧穿功率 1000W ；
7）工作环境：
输入电流 ：220V±10% 50Hz±2Hz ；
工作温度 ：-10℃－40℃ ；
工作湿度（相对）：≤80% ；
海拔高度：1000米。
