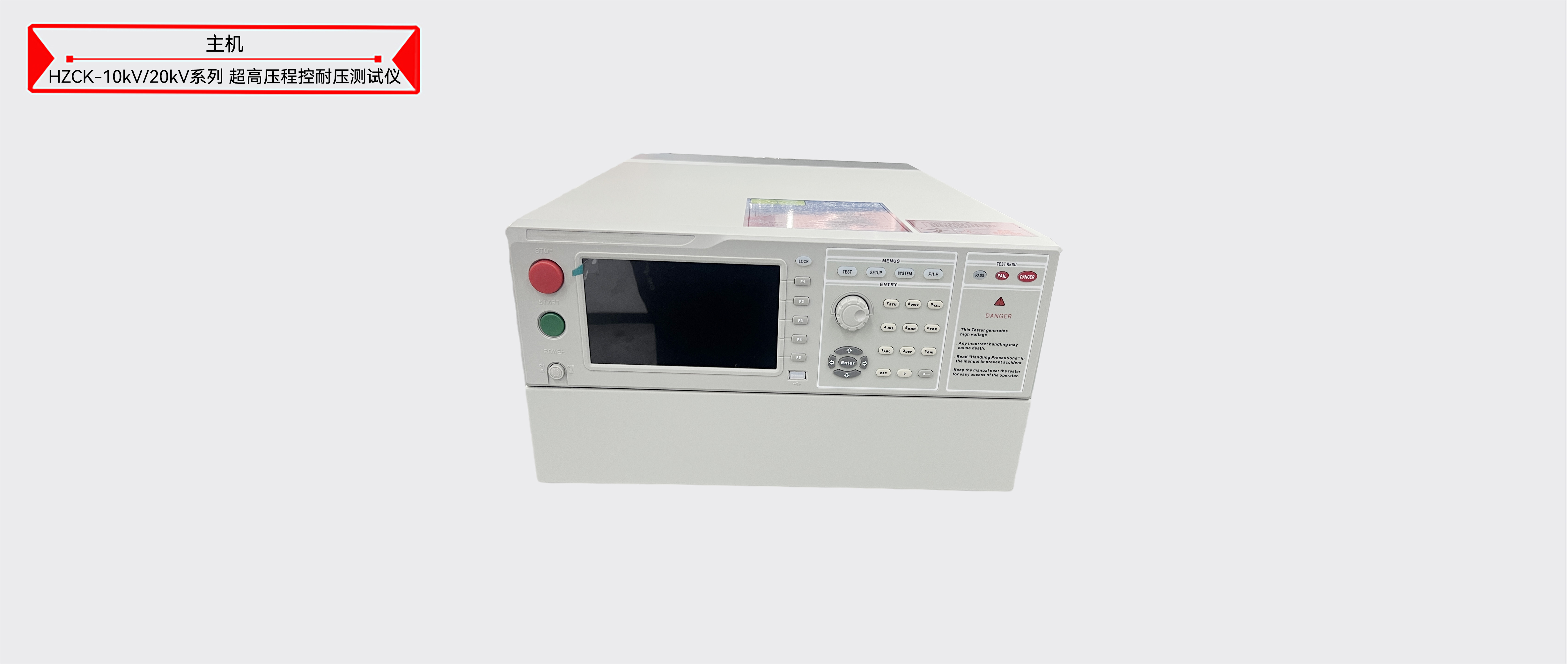

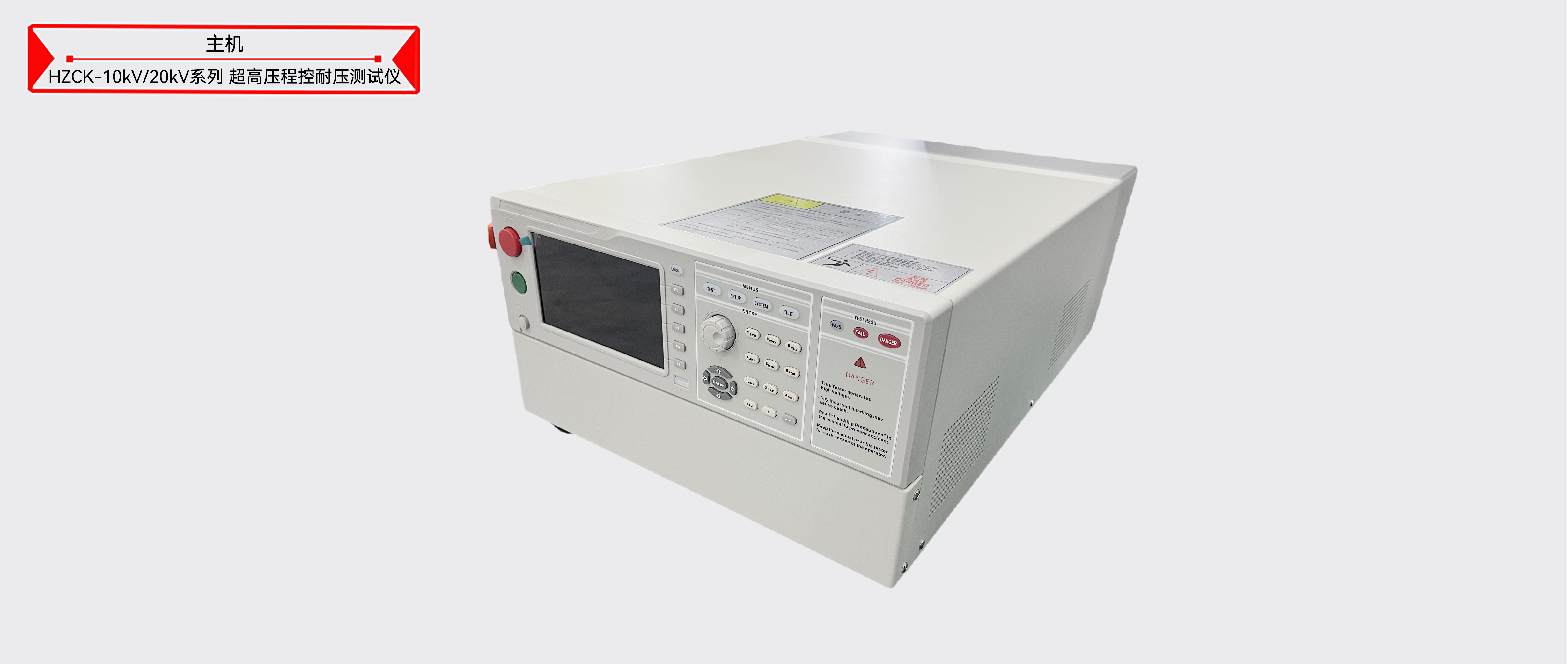

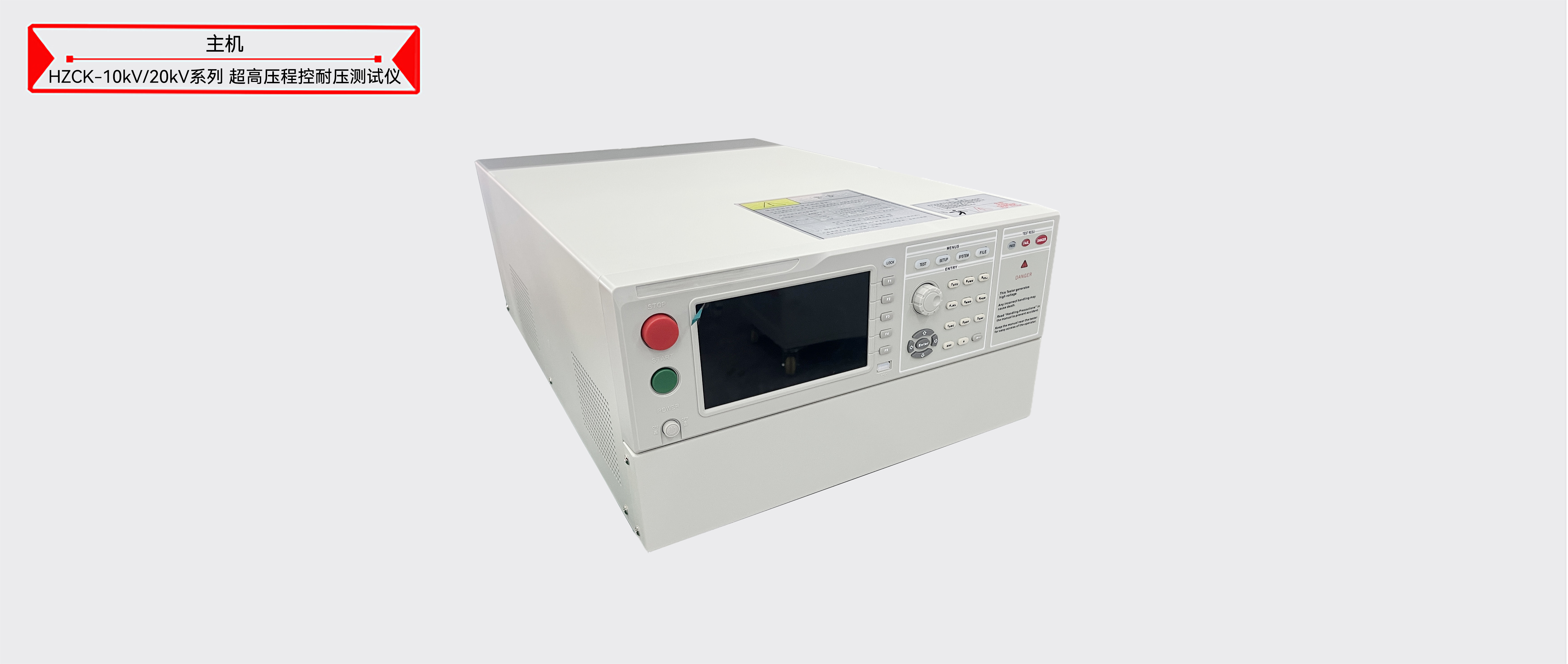

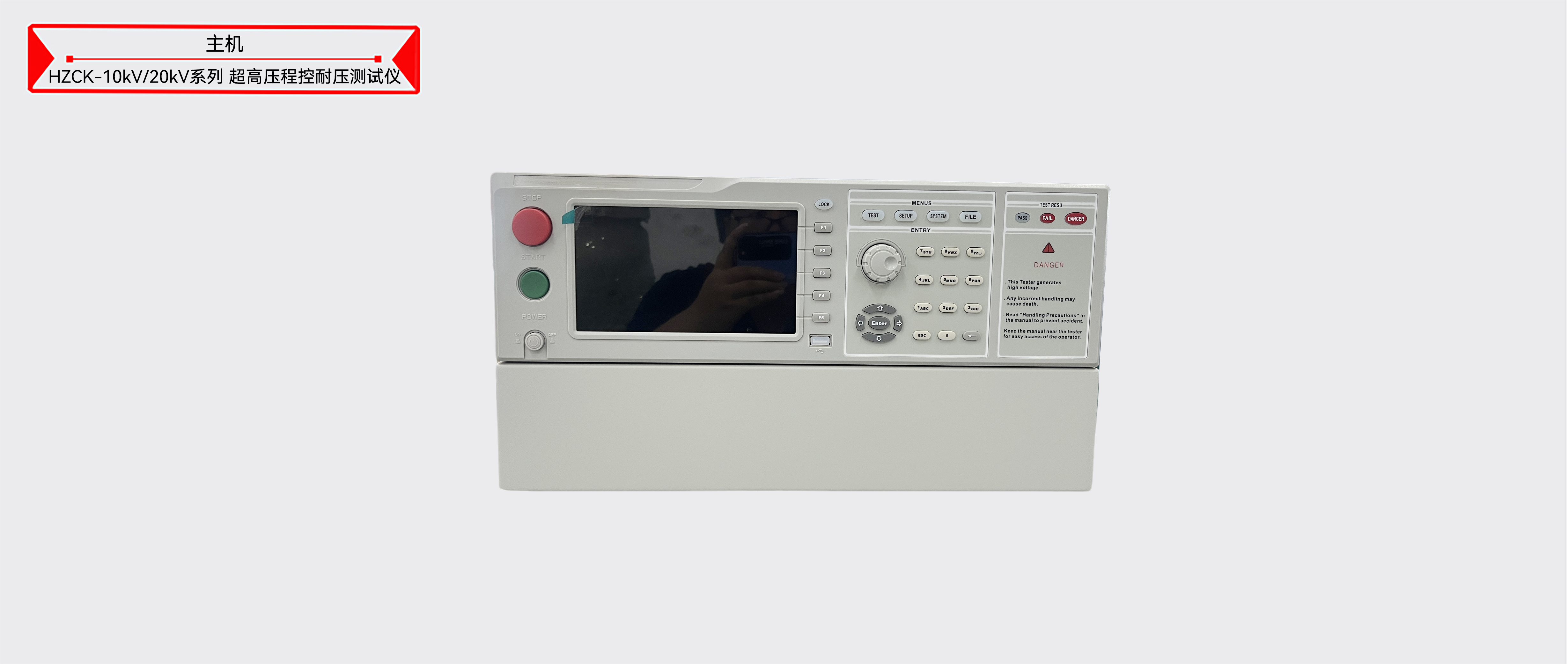

HZCK-10kV/20kV系列 超高压程控耐压测试仪

HZCK-10kV/20kV系列 超高压程控耐压测试仪

  • 产品用途
  • 技术参数
  • 产品附件
  • 检测报告
  • 资料下载
  • 相关推荐
  • 售后保障
一、特点及主要功能
1）7寸TFT 液晶屏显示；
2）可把设定的参数以文件保存，通过U盘进行调用或存储；
3）最大输出交直流电压20kV；
4）采用DDS+ 线性功放驱动输出；
5）测试结果可同步保存；
6）提供PLC 远控接口、RS232C、 RS485、USB 等接口；
7）可调电压上升、下降时间；

二、技术指标
型号 HZ9974-10kV HZ9974-10kV定制版 HZ9974-20kV HZ9974-20kV定制版
ACW 输出电压范围 (0.10～10.00)kV (0.50～20.00)kV
最大输出功率 200VA(10.0kV 20mA) 400VA(20.0kV 20mA)
最大额定电流 20mA 20mA
输出波形 正弦波DDS源+PWM功放 正弦波DDS源+PWM功放

DCW		 输出电压范围 (0.10～10.00)kV 0.50～20.00kV
最大输出功率 100VA(10.0kV 10mA) 200VA(20.0kV10mA)
最大额定电流 10mA 10mA
IR 输出电压   0.10kV-5.0kV±(1%+5个字)   0.5kV-5.0kV±(1%+5个字)
电压分辨率 1V 1V
电压测试精度 ±(2.0%读数+2V) ±(2 . 0%读数+2V)
最大输出电流 10mA 10mA




电阻测试范围
(精度)		 0.1MΩ-100.0GQ
≥500V 0.1MQ-1.0GQ±5%
1.0G-50.0GQ±10%
50.0GQ-100.0GQ±15%
<500V 0.10MΩ-1.0GQ±10%
1.0GQ-10.0GQ±15%		 0.1MQ-100.0GΩ
≥500V 0.10MΩ-1.0GQ±5%
1.0G-50.0GQ±10%
50.0 GQ-100.0 GQ±15%  <500V 0.20MQ-1.0GΩ±10%
1.0G-10.0GQ无精度要求
放电功能 测试结束后自动放电 测试结束后自动放电
电压表 范围 AC(0.10～10.00)kV;DC(0.10～10.00)kV AC(0.50～20.00)kV DC(0.50～20.00)kV
精度/设定误差 ±(1.5%+5个字) ±(1kV以下2%+5个字，以上1.5%+5个字)
电流表 测量范围 AC0～20mA;DC0～10mA AC0～20mA      DC0～10mA
测量精度 ±(1.5%+5个字) ±(1kV以下2%+5个字，以上1.5%+5个字)
计时器 范围 0,0.-999.9S OFF=连续 0.0S-999S OFF=连续测试
最小分辨率 0.1S 0.1S
测试时间 0.0S-999S OFF=连续测试 0.1s-999.9s
电弧侦测 0-20mA 0.1mA-20mA
输出频率 50Hz/60Hz 50Hz/60Hz
工作温度 0-40℃≤75%RH 0-40℃≤75%RH
电源要求 110/220±10%50Hz/60Hz±3Hz 110/220±10%50Hz/60Hz±3Hz
接口 标配RS232、RS485、USB、PLC 标配RS232、RS485、USB、PLC
屏幕 7寸TFT液晶屏 7寸TFT液晶屏
外形体积(D×H×W) 570×155×440mm 670*230*435mm
重量 26.9KG 59.4KG


随机标配附件		 电源线HZ00004、RS232通讯电缆HZ0002、RS232转USB线HZ0003、USB转方口连接线HZ0006、上位机(官网下载)、HZ26003A测试线、防逆流盒、HZ8N+高压棒 电源线HZ00018、RS232通讯电缆HZ00002、RS232转USB线HZ00003、USB转方口连接线HZ00006、上位机(官网下载)、高压测试线HZ00015、防逆流盒
选配件 HZ00031USB转RS485母串口线工业级连接线1.5米长 HZ00031USB转RS485母串口线工业级连接线1.5米长、HZ00070串口选件LAN网口
