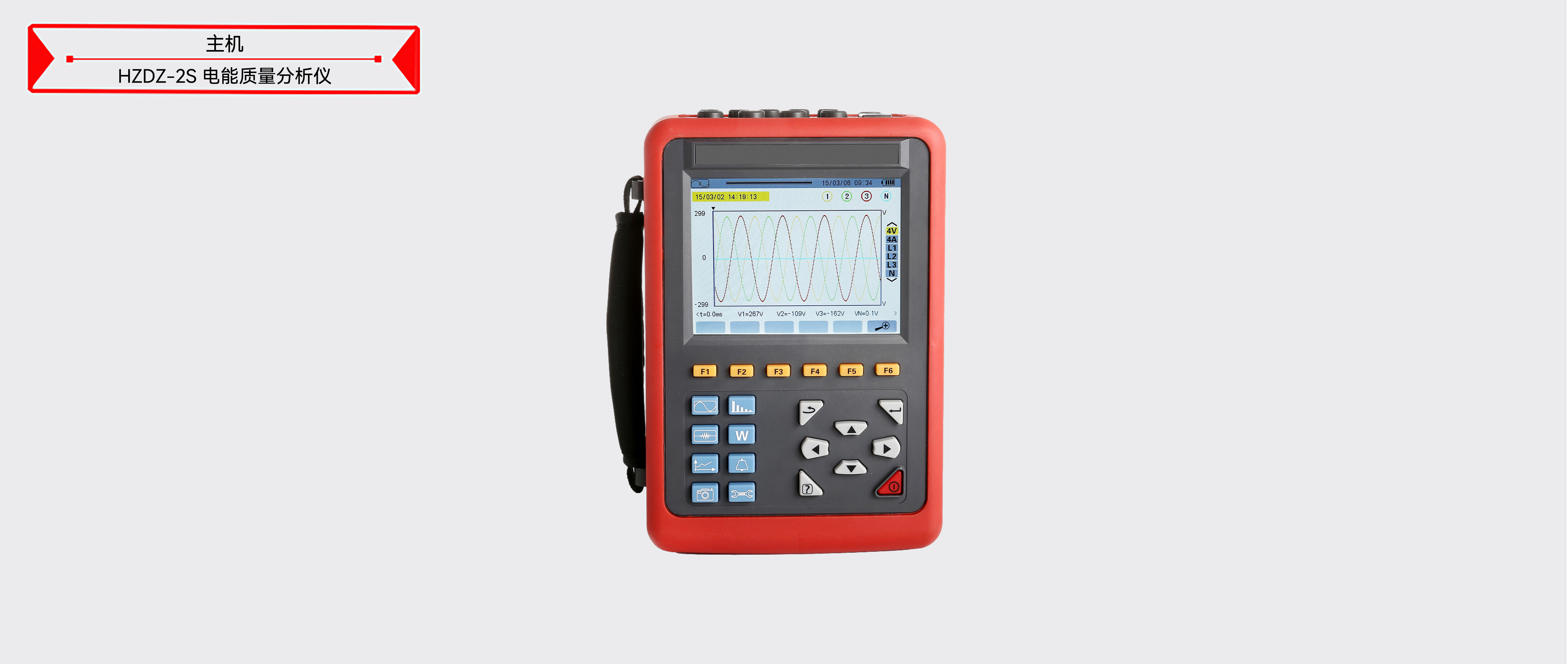

HZDZ-2S 电能质量分析仪

一、特点及主要功能
1）对所有的电压、电流、功率、电能、谐波、相位等电量参数做全面分析和诊断。
2）多款电流传感器提供选择，应对各种场所。
3）4通道电流、4通道电压测量，同时捕捉和记录电量参数、波形，为你提供工作所需的全部电能质量信息。

二、技术指标
测试功能：波形实时显示（4路电压/4路电流）；电压和电流真有效值；电压直流成份；电流和电压峰值；电流和电压一段时间内的最大/最小值；相量图显示；各相谐波的测量，达50次谐波；柱形图显示各相电流和电压的谐波比；总谐波失真度（THD）的计算；各相有功/无功/视在功率值及总值；各相有功/无功/视在电能值及总值；变压器K因数计算；COSφ位移功率因数（DPF）和功率因数（PF）的计算；闪变计算；三相不平衡计算（电压和电流）
捕捉和监测功能：可对电网电压电流参数的瞬间变化捕捉侦测，包括电压电流波动、电压电流骤升、骤降、短时中断、瞬态过压、冲击电流、电流电压瞬时畸变。仪器最多可同时存储150组瞬态波形。
启动电流监测：可监测线路的浪涌电流，监测电气设备启动时的启动电流，有助于正确设计装机容量。可显示启动过程的有效值的上升/下降曲线、启动电流的包络曲线、4路电流和4路电压波形。触发后可记录约100s，存储100s内每一个周期的所有电流电压瞬时值，波形曲线。
记录存储功能：可对基本测试功能的所有测试参数（Urms、Uthd、Ucf、Uunb、Hz、Vrms、Vthd、Vcf、Vunb、PST、Arms、Athd、Acf、Aunb、KF、W、VAR、VA、PF、COSφ、TANφ）,电压50次谐波，电流的50次谐波，共123个参数进行记录，并生成趋势曲线图，可根据需要进行长时间的记录数据。（同时选择20个参数间隔1分钟记录一次，约可以记录300天）
告警功能：可对选定的参数可根据需要设定限值，监测其是否超限，超限时产生告警日志，比如电压过压、电流过流、不平衡度超限、某次谐波比超限、频率超限、有功功率超限、总谐波失真超限等，最多可设定40组告警监测参数，每一组都可以设定不同监测参数（包括50次谐波共123个不同参数）和限值，可设定超限的最短时间。最多可以存储12800组告警日志记录。
截屏功能：在任何测试页面可截屏存储当前屏幕画面，同时自动保存记录时间和所在测试模式。如保存电流电压波、谐波柱形图、相量图等。最多可同时保存60组截图
通讯功能：通过USB与电脑进行通讯，监控软件可实时显示电能质量分析测试的波形，可读取所侦测和捕捉的暂态波形、趋势图记录、告警列表、测试截图等。
设置功能：用户可设定时间和日期、设定显示屏对比度和亮度、设定各相线在仪器中相应的颜色；可设定仪器的接线方式及电网类型；可选定不同电流钳和不同电压测试变比；可选定中文菜单或者英文菜单。
中/英文帮助菜单：操作时的每个阶段可随时按下“帮助”键获取相关帮助信息。

电   源	DC 9.6V，4500mAh 可充锂电池，外接充电器；工作电流约490mA，电池连续工作约8小时
电池电量指示	电池符号5格       显示电量，当电池电量过低时,提示1分钟后自动关机
显示模式	LCD彩屏,640dots×480dots ，5.6寸，显示域116mm×88mm
电流测试	电流传感器：008B；040B；068B；300F（选购）
电压测试	线电压：1.0V～2000V；相电压：1.0V～1000V
电量电能参数	W，VA，var，PF，DPF，cosφ，tanφ；Wh，Varh，Vah
通道数	4路电压，4路电流
三相不平衡度	有	启动电流模式	有，100秒
频    率	40Hz～70Hz	峰   值	有
谐    波	有，0～50次	相量图显示	自动
总谐波失真	有，0～50次，各相	截图容量	60个
暂态记录组数	150组	菜单语言	中文、英文
电压闪变	有	通讯接口	USB
记   录	300天（同时记录20个参数，每1分钟记录1点）
最小/最大记录值	有，可测一段时间内的最大最小值
告   警	40种不同类型参数选择，12800组告警日志
自动关机	在告警/趋势图记录/暂态捕捉模式（等待或者进行中）下，仪器不自动关机
	在其它测试模式下，15分钟内无按键操作，提示1分钟后自动关机。
背光功能	有，适合昏暗场所及夜间使用
仪表尺寸	长宽厚：240mm×170mm×68 mm
仪器质量	约9.2kg(含包装及全套电流钳)
输入阻抗	测试电压输入阻抗为：1MΩ
适合安规	IEC 61010 1000V CAT III / 600V CAT IV，IEC61010-031，IEC61326，污染等级2

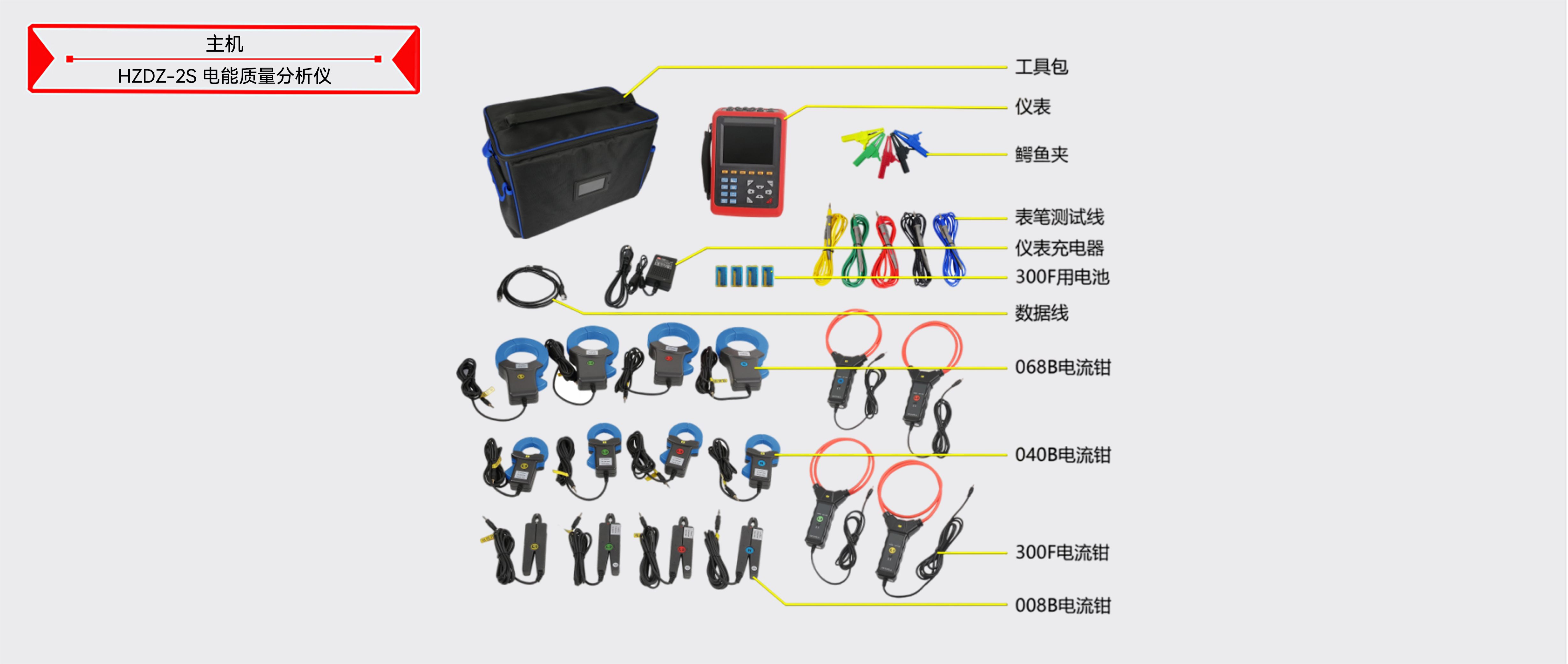

随机附件	主机：1台；工具包：1件；表笔测试线：5条（黄，绿，红，黑，蓝各1条）；鳄鱼夹：5个； 充电器：1个；2G内存卡：1个；电流传感器：选购（300F电流钳含电池）
