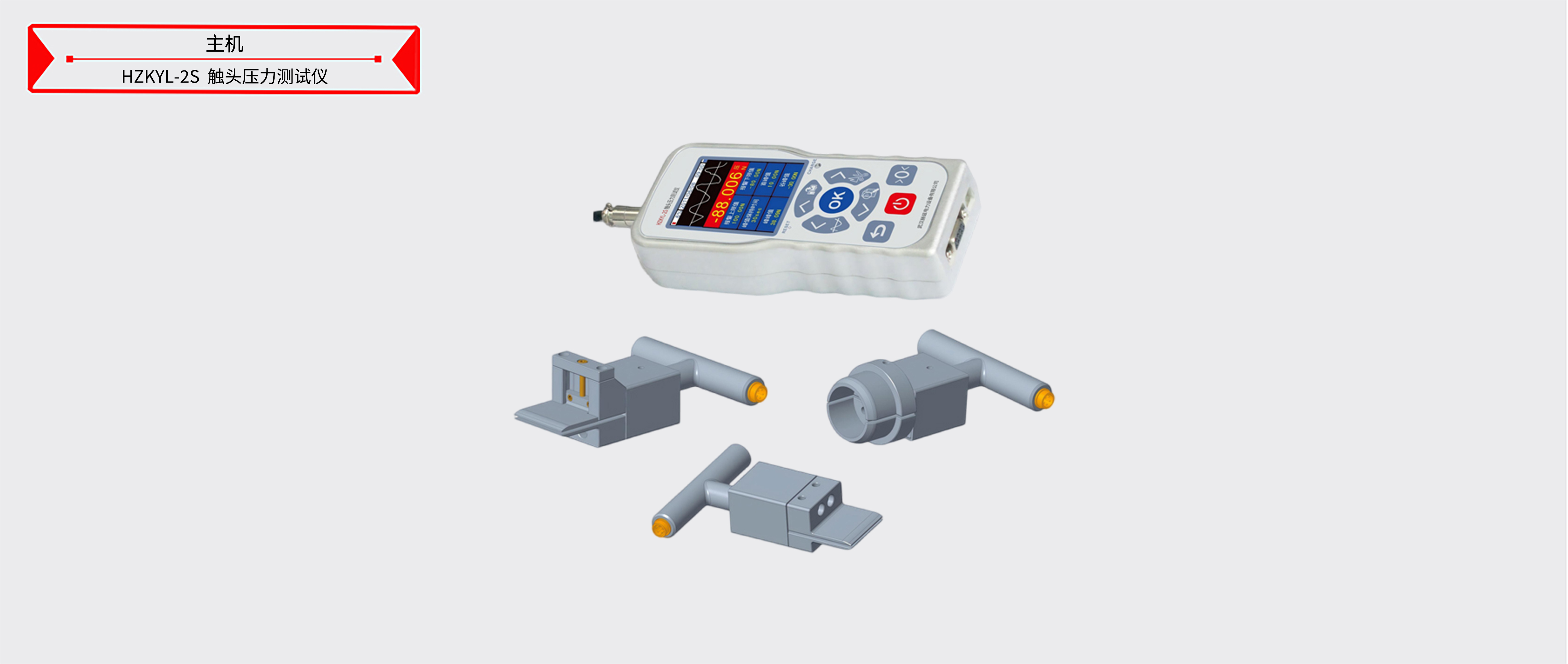

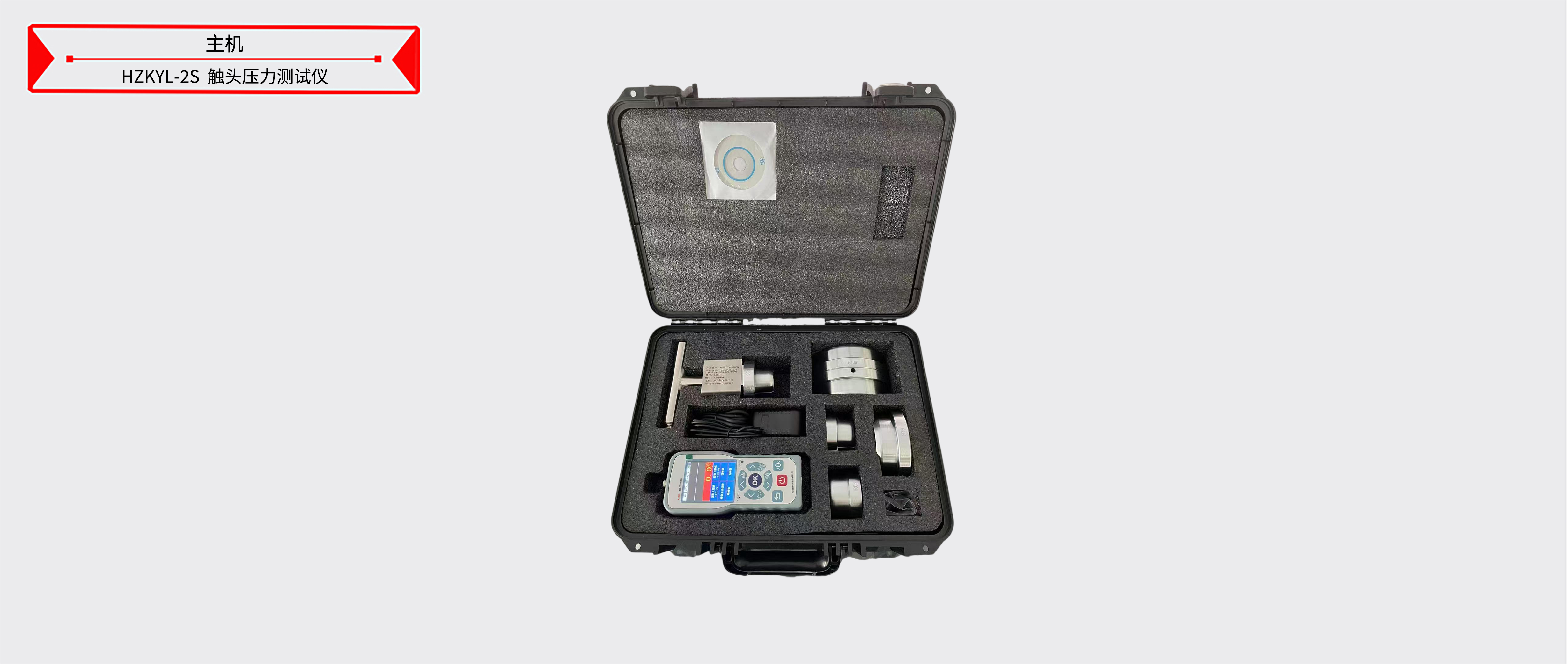

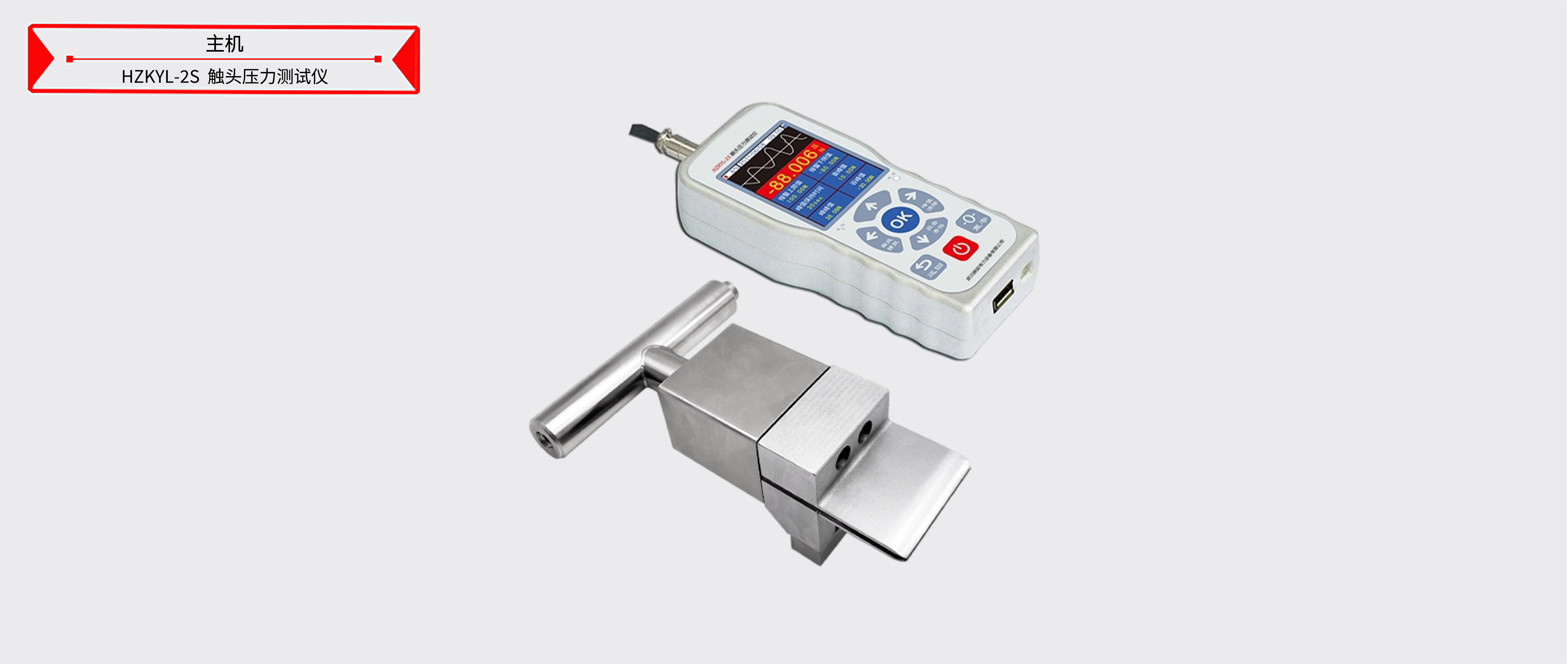

HZKYL-2S 触头压力测试仪

一、产品简介
HZKYL-2S触头压力测试仪适用于高低压隔离开关、梅花触头、SF6负荷开关、高压固体绝缘柜和低压抽屉式开关柜主回路接插件等的触头接触压力的测量。与现有的间接测量方法相比，本测试仪具有测量直观准确，测量时不需交流电源，操作简便快捷等优点。测试仪广泛应用在上述开关触头的制造厂、高低压开关柜生产厂以及各种高低压开关和开关柜的运行现场。开关触头的接触压力是主回路导电性能好坏的重要判定参数，是主回路隔离触头在运行时能否耐受冲击电流，满负荷运行时温升是否合格的重要影响因素。
HZKYL-2S触头接触压力的变化受弹簧材料及其加工工艺、开关装配精度、使用环境、负载性质和工作频度等多方面因素的影响。为了保证开关触头性能长期稳定可靠，定期检测主回路触头接触压力是保证生产安全的重要措施。

二、特点及主要功能
1、2.8寸TFT真彩色显示屏；方向按键、显示屏幕可180°翻转；
2、内置实时时钟；USB数据接口，支持热插拔；
3、峰值、实时值、和测试过程曲线同屏显示，可监控和追溯测试全过程；
4、断裂报警值、断裂报警死区/上下限偏差值自由设定；断裂/限内/限外报警任意选择；达到报警值后，蜂鸣器、显示屏同时提示报警，标配两路集电极开路式电平输出，可以直接驱动直流12V继电器或电磁阀等执行机构，每路驱动电流50mA，使用输出口时，请连接电源适配器使用。
5、三种单位N、kg、lb自动换算，并可自动换算强度单位kpa；
6、具有峰值保持功能、峰值自动解除及解除时间可设定；
7、可永久保存100组测试报告和曲线，测试报告内容有测试时间、峰值、谷值平均值等，追溯测试全过程；并可通过上位机软件导出报告和曲线对应的源数据。
8、可任意设置无操作自动关机、自动背光等省电功能；
9、中/英切换；内置图文说明、各种操作直观明了；
10、通过PC配套专用的测试软件，可无限存储、传递、追溯测试曲线数据；
11、可选配定各尺寸测试头。

三、软件　
本仪器可通过USB连接线与PC相连，通过配套的软件包实现无限量存储、传递、追遡测试曲线数据。具体操作如下：

1. 系统运行的环境：

硬件	最低配置	适用操作系统	Windows 2000或以上的版本
CPU	Pentium 100及以上
内存	128M	数据导出支持	Microsoft Office Excel 2000或以上版本，不支持WPS
驱动器	CD-RO或DVD-ROM
硬盘	100M以上自由空间

2.软件数据格式：
使用USB通用串行通讯总线接口与外部控制设备通讯，传输波特率为4800bps~230400bps。
通讯协议：
波特率设定范围：4800-230400bps，格式：8位数据长度，1位起始位，1位停止位，无校验位。    输出数据为ASCII码，共12字节，由7位数据码+3位单位码+0X0D+0X0A组成。
例如：仪表显示0.01Kg= 20 20 20 30 2E 30 31 6B 67 20 0D 0A
　　　　　　　3.10N= 20 20 20 33 2E 31 30 4E 20 20 0D 0A

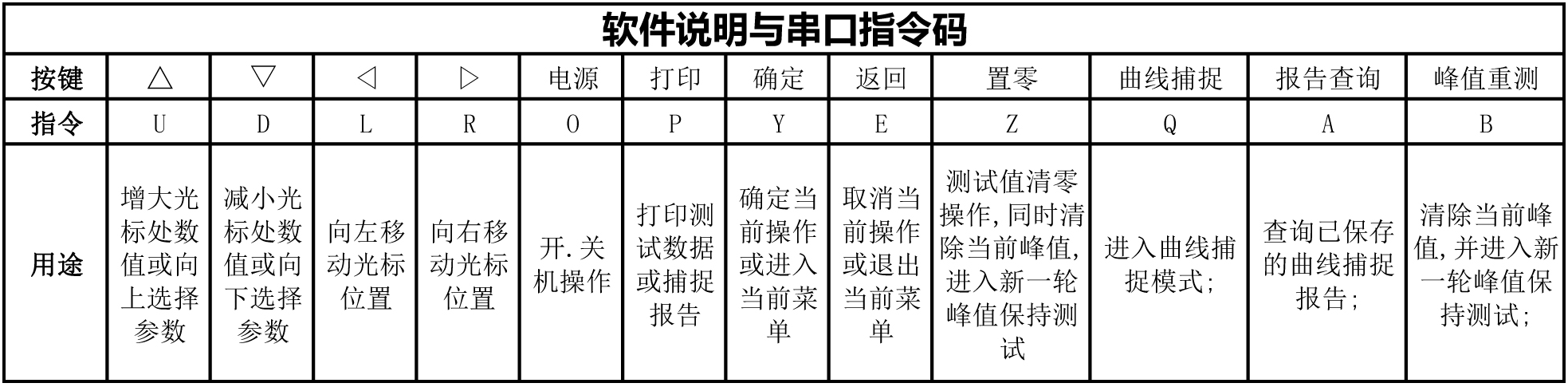

上位机发送数据的基本格式为：
　　　　　指令码＋0X0D＋0X0A 共3个字节


例如：上位机发置零　　Z+0X0D+0X0A共三个字节 即 5A 0D 0A
注：此协议只为说明通讯格式，其中部分指令代码会有变更，使用中发现错误请与供应商联系，索取最新协议。
