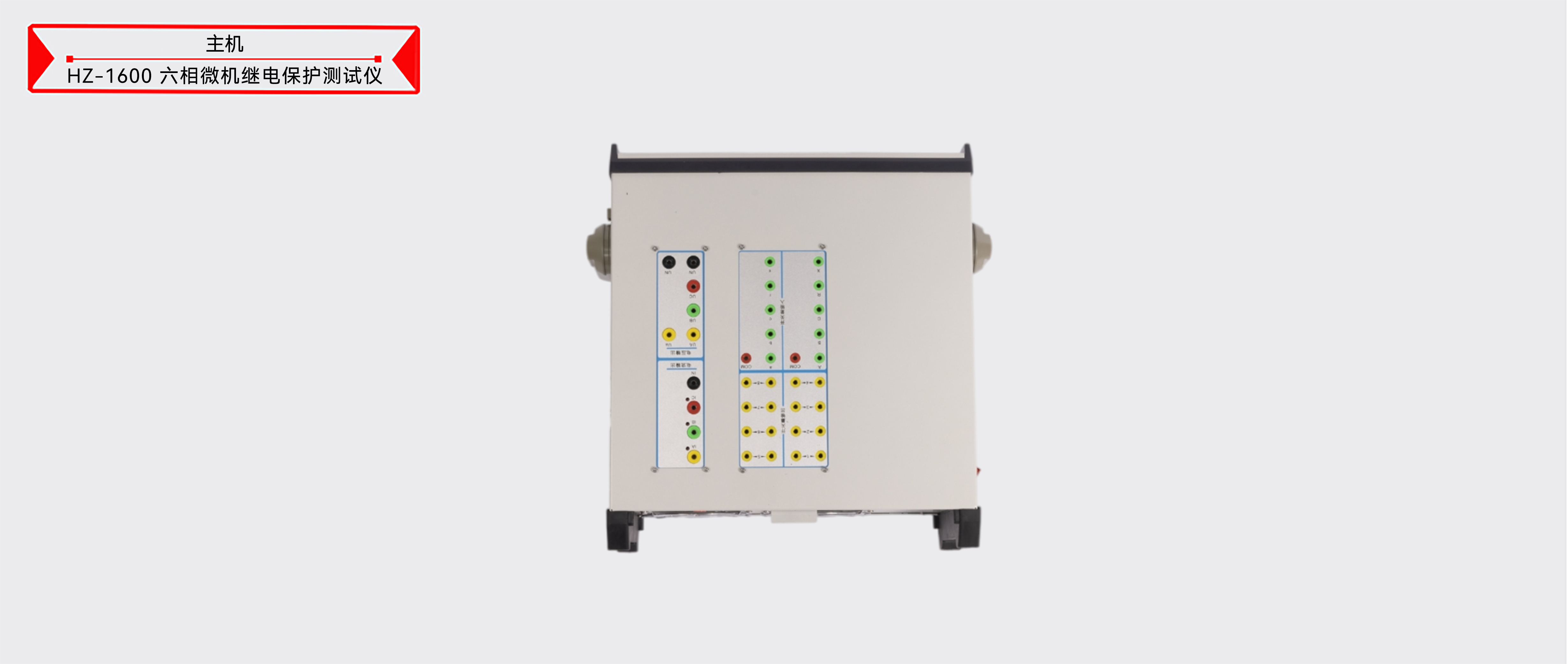

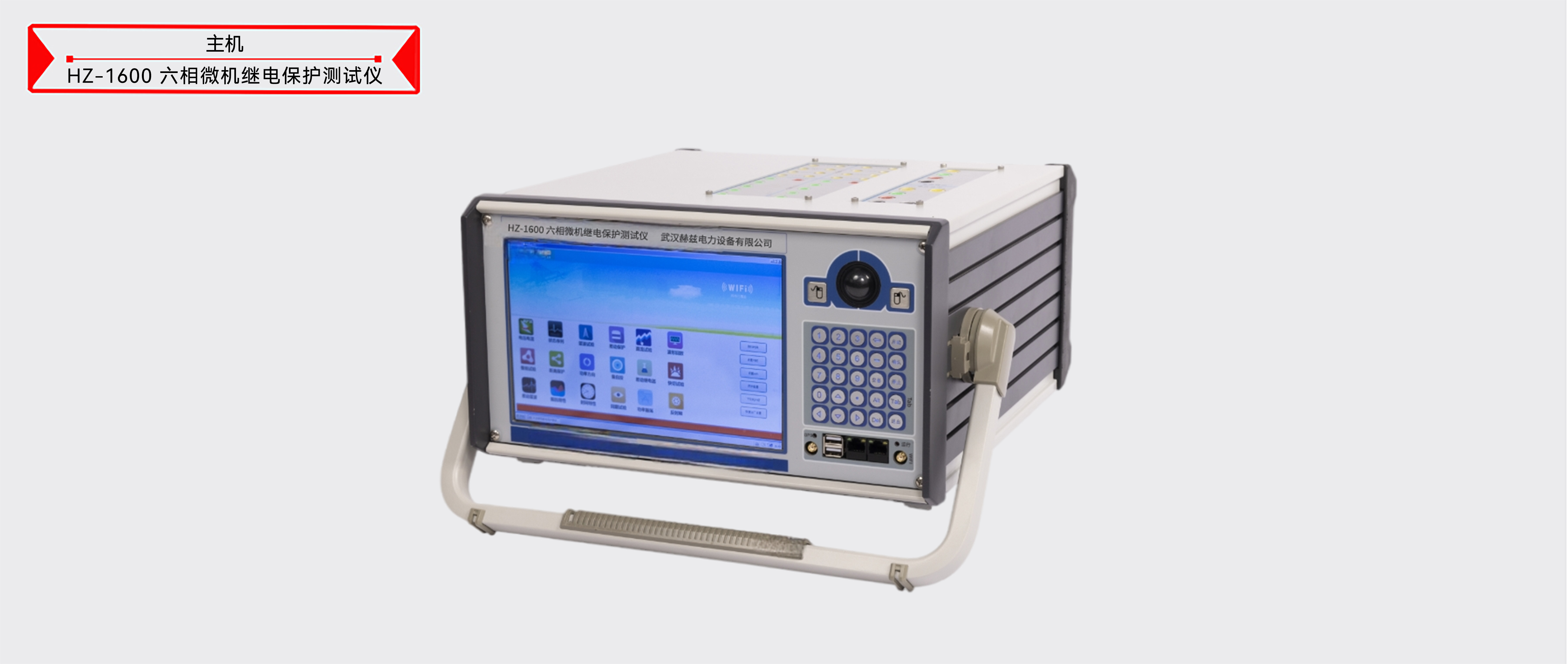

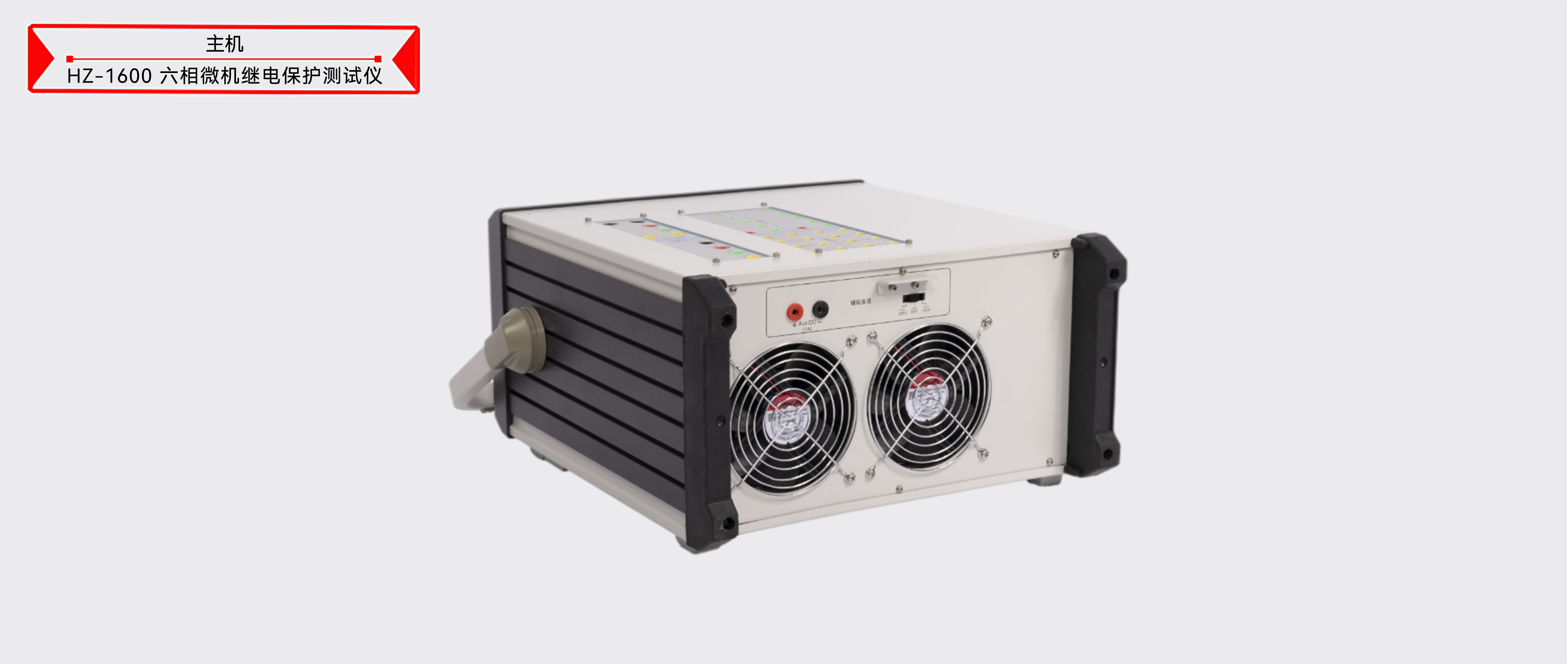

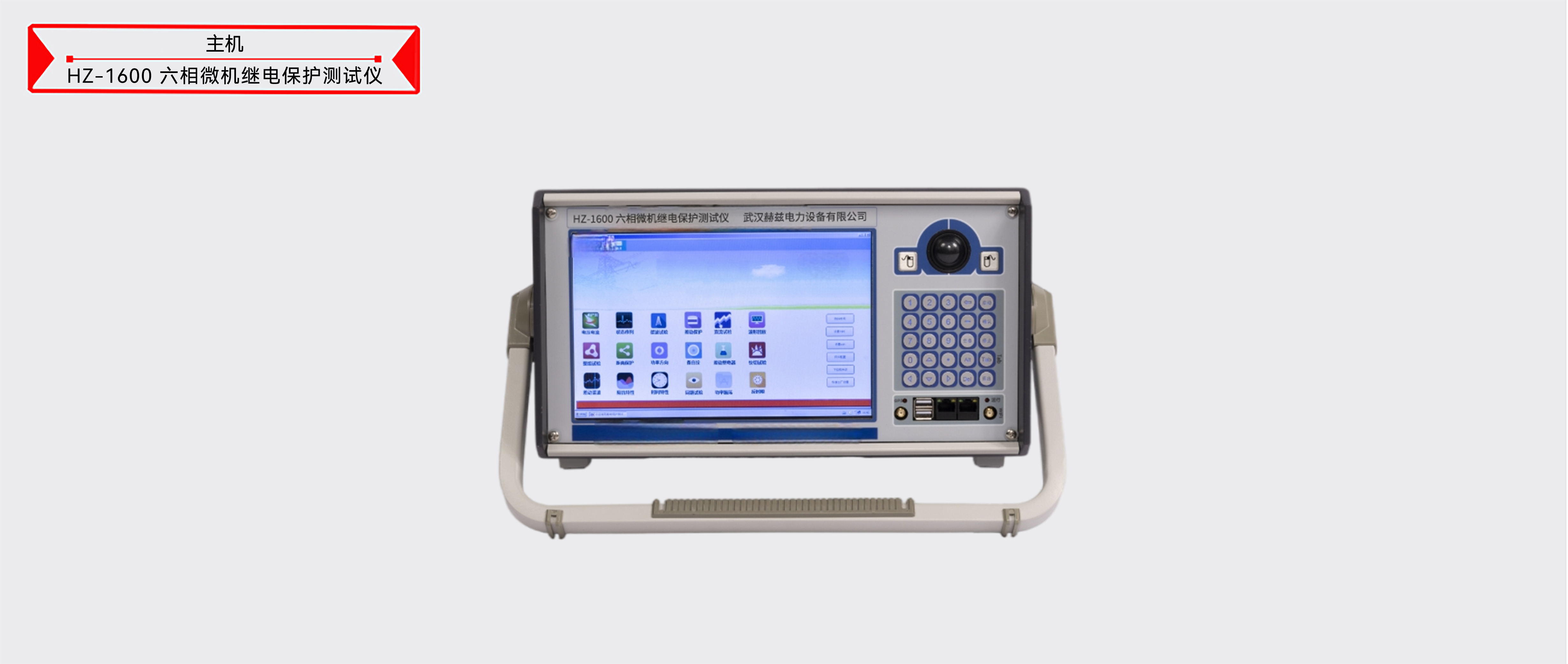

HZ-1600 六相微机继电保护测试仪

一、产品简介
HZ-1600继电保护测试仪是一款纯模拟量输出，全功能综合性继电保护测试仪。在保证高精度可控输出的基础上，最大程度减小体积，减轻重量。配置测试系统全部测试模块，适用于发变组保护、线路保护、铁路差动保护等在内的多种继电保护专业项目的快速调试。
产品配备高性能功率放大器并基于强大的PowerPC+X86平台，采用模块化设计，可实现对继电保护装置、测控装置的功能和性能进行测试，适用于发电厂、变电站、各类科研单位及设备制造企业。

二、特点及主要功能
1）标准12相电压电流完整同时输出，且幅值、相位、频率完全独立调节。
2）12通道闭环回采录波监视  对本机12通道电压电流输出波形进行回采、监视和录波，可直观方便地监视和观察输出波形失真情况，录波时间由硬盘容量大小决定，并可在故障再现中重放录波文件。
3）双操作方式  除了单机操作外，装置还可以外接台式机或笔记本电脑进行操作，两种方式功能完全一致，真正完整的双操作模式。
4）高性能主控制器  输出部分采用超高速DSP+FPGA控制，实时信号处理能力极强，传输频带宽，每周输出2400点高精密波形，18位DA转换器。输出波形精度极高，失真小，线性好。
5）高速大容量工控机，10.4”超大屏幕  内置嵌入式Windows XPE操作系统，软件系统高度稳定，电子硬盘容量大，任意开关机，绝无系统损坏。装置自带10.4”超大屏幕，显示容量和字体大，效果佳。
6）模块式组合部件结构  采用军工技术，实现多级绝缘隔离和等电位静电屏蔽防护，大量采用精密元器件，并进行了专业化的结构设计。装置可靠性高，EMC性能极佳，且体积小、重量轻、功能全、携带方便。
7）新型高保真线性功放  输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，小信号精度极高，波形精致平滑，性能卓越。不会对试验现场产生中高频干扰，而且保证了从大电流到微小电流全程都波形平滑、精度优良。
8）功能强大  可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。6相电流可方便进行三相差动保护测试，12相输出可用于备自投测试。
9）备自投测试及快切功能 10路开入8对开出，可测试各种备自投和快切装置。测试界面设计美观，可直接显示各种系统主接线图、各开关接点状态、电流电压幅值非常直观方便地测试、记录和显示整个备自投装置的动作过程。
10）接点丰富  10路接点输入和8对空接点输出。输入接点为空接点和0~250V电位接点兼容，可智能自动识别。输入输出接点可根据用户需要扩展。
11）独立可调直流电源  设有一路大功率110V 或 220V专用直流电源输出。
12）接口完整  装置面板上有自带键盘和鼠标，单机能进行完整操作。装置带有USB口和网口，可与PC机通信进行操作，可外接打印机、键盘、鼠标、U盘等。
13）内置GPS  装置自带GPS接口，可实现双机同步测试，可进行光纤纵联差动保护试验。
14）完善的自我保护功能  散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。
15）轻小型高集成单机和一体化结构  属于跨专业联合设计产品，综合了多专业的先进科技成果。体积小，重量轻，具有很高的性能价格比。

三、技术指标
交流电流输出： 6路，每路30A/450VA    六路并联180A/1000VA
交流电压输出： 6路，每路120V/80VA    线电压300V/120VA
交流输出精度： 0.1%（主量程范围内）
直流电流输出： 6路，每路±10A/120VA，0~60A
直流电压输出： 6路，每路±160V/80VA，0~350V
直流输出精度： 0.2%（主量程范围内）
相    位：     0~360°
相位精度：     0.01°
叠加谐波：     2~24次谐波
输出频率：     0~1200Hz
频率精度：     0.001Hz
开 入 量：     10路（无极性,可扩展）
开 出 量：     8对（可扩展）
对时装置：     GPS
无线连接：     WIFI，4G
有线连接：     以太网通讯端口 2个
接口类型：     百兆LAN口，RJ45
独立直流：     DC110V/220V，额定电流1.5A
外形尺寸：     420×360×210mm3
重    量：     16kg
