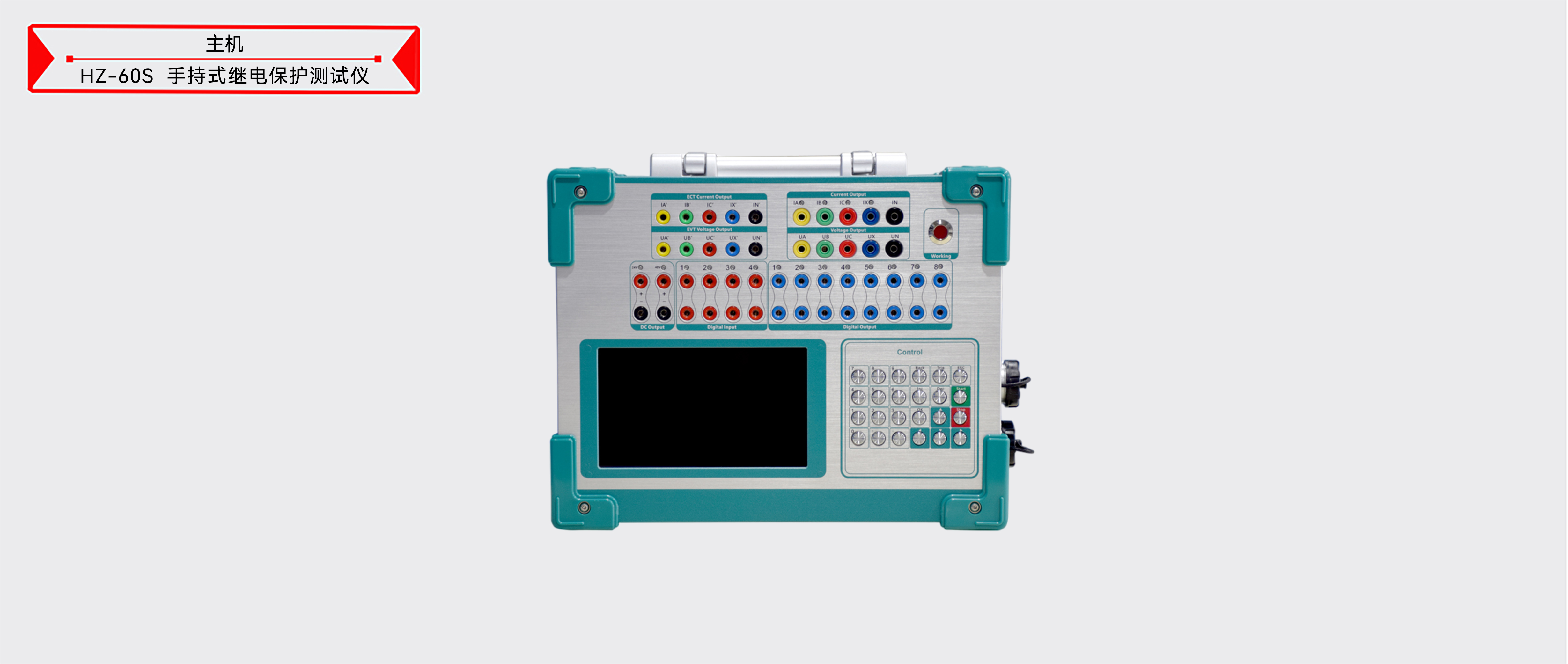

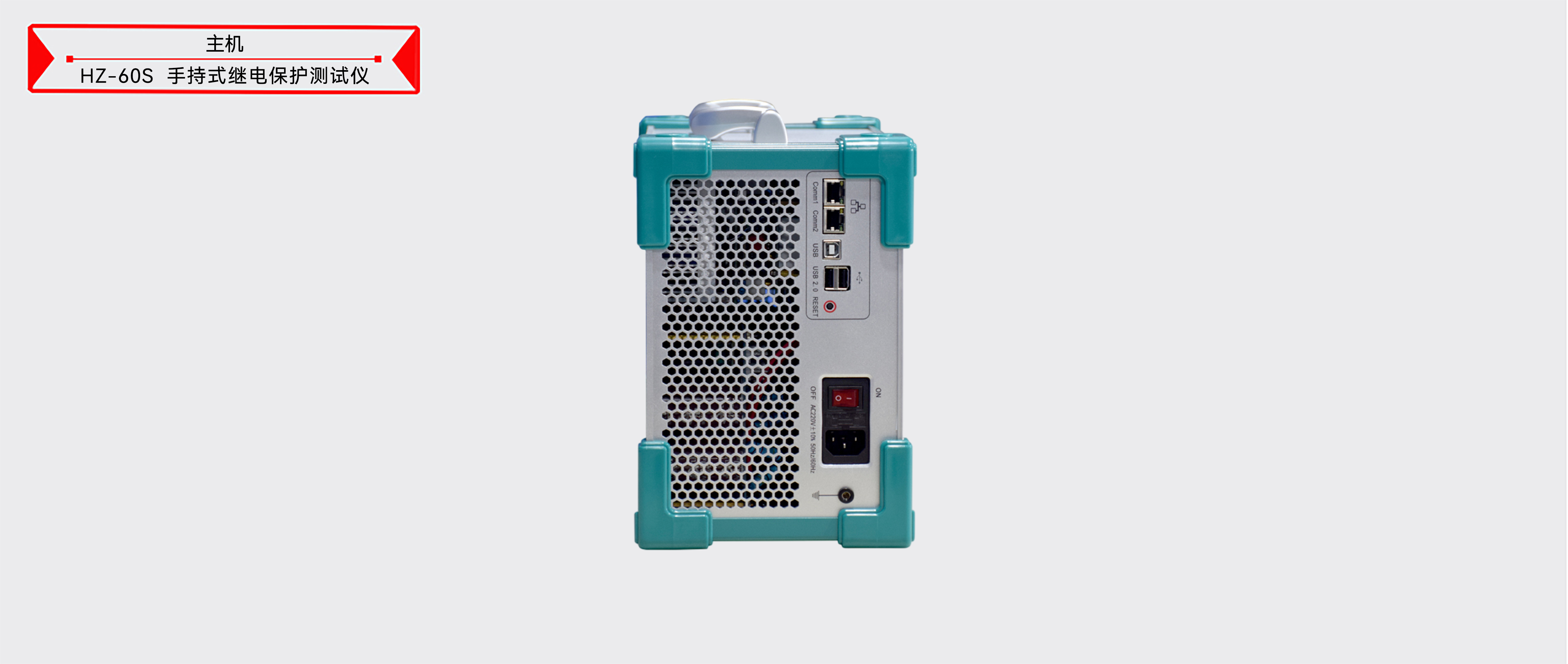

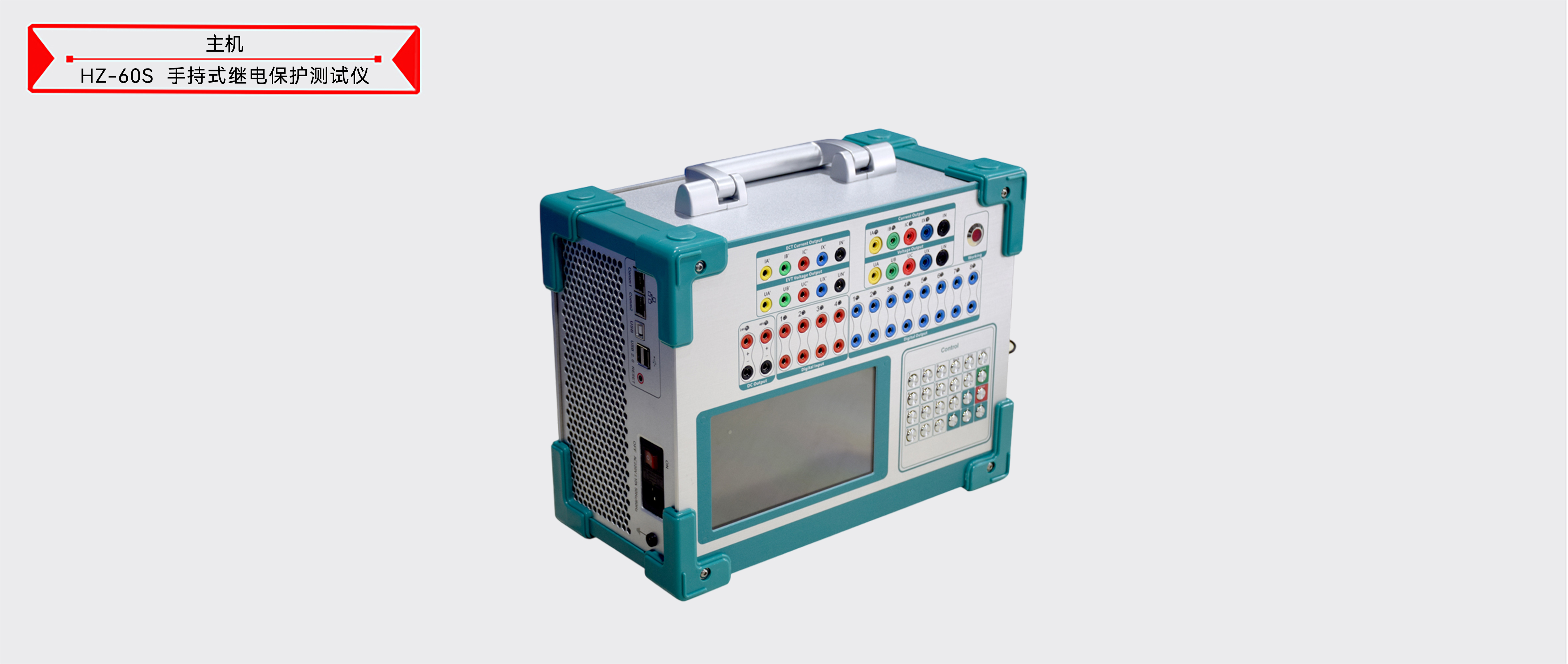

HZ-60S 手持式继电保护测试仪

一、产品简介
HZ-60S手持式继电保护测试仪，是采用最新一代科技和电子技术成果全新设计的超轻小便携的手持系列继电保护测试仪。该系列继保仪功能配置和操作方式与传统大型继保仪完全相同，但体积超小、重量轻，携带极其轻松，极大降低了现场人员的工作负担，提高了现场工作效率。手持系列继保仪包括30S型三相电流四相电压标准型、60S型六相电流六相电压标准型。

二、特点及主要功能
1）满足现场所有试验要求。本仪器具有标准的六相电压，六相电流输出，既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行各种试验，特别是对变压器差功保护和备自投装置，试验更加方便和完美。
2）各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。
3）经典的Windows XP操作界面，人机界面友好，操作简便快捷；高性能的嵌入式工业控制计算机和10.4寸分辨率为800×600的LED真彩显示屏，可以提供丰富直观的信息，包括设备当前的工作状态及各种帮助信息等。
4）本机Windows XP系统自带恢复功能，避免因非法关机或误操作等引起的系统崩溃。
5）设备面板配有超薄型工业键盘和工业级轨迹鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作。
6）主控板采用DSP+FPGA结构，16位DAC输出，对基波可产生每周2000点的高密度正弦波，大大改善了波形的质量，提高了测试仪的精度。
7）功放采用高保真线性功放，既保证了小电流的精度，又保证了大电流的稳定。
8）采用USB接口直接和PC机通讯，无须任何转接线，方便使用。
9）可连接笔记本电脑（选配）运行。笔记本电脑与工控机使用同一套软件，无须重新学习操作方法。
10）配有独立专用直流辅助电压源输出，输出电压分别为110V（2A），220V（1A）。以提供给需要直流工作电源的继电器或保护装置使用。
11）具有软件自较准功能，避免了要打开机箱通过调整电位器来校准精度，从而大大提高了精度的稳定性。

三、技术指标
1. 交流电流源（6*30A）

单相电流输出（有效值）	0--30A/相，精度：0.1%  ±5mA
六相并联输出(有效值)	<160A/六相同相位并联输出
相电流长时间允许工作值(有效值)	10A
每相最大输出功率	320VA
六相并联电流最大输出功率	1300VA
六并电流最大输出允许工作时间	5S
频率范围	0--1000Hz，精度0.01Hz
谐波次数	2--20次
相位	0--360°，精度0.1°


2．直流电流源

直流电流输出

0--±10A/相，精度：0.2%  ±5mA


3．交流电压源

单相电压输出（有效值）	0--300V/相，精度：0.2%  ±5mV
线电压输出（有效值）	0--600V
相电压/线电压输出功率	40VA/60VA
频率范围	0--1000Hz，精度：0.01Hz
谐波次数	2--20次
相位	0--360°，精度：0.1°


4．直流电压源

单相电压输出幅值	0--±350V，精度：0.2%  ±5mV
线电压输出幅值	0--700V
相电压/线电压输出功率	40VA/60VA

5．开关量端子

开关量输入端子	8对
空接点	1--20mA，24V 装置内部有源输出
电位翻转	无源接点：低阻短接信号 有源接点：0-250V DC/AC
开关量输出端子	4对，空接点，遮断容量：DC:0-30V/5A， AC:0-250V/5A


6．其他

时间范围	1ms--9999s，测量精度：1ms
单机体积重量	体积 335 x 270 x 165mm3，9.5Kg
电源	AC220V±20%，50/60Hz，10A


7．交流电流工作时间

工作电流＜10A	工作时间≤60分钟
20A＞工作电流≥10A	工作时间≤70S
30A＞工作电流≥20A	工作时间≤15S
工作电流：30A	工作时间≤5S
