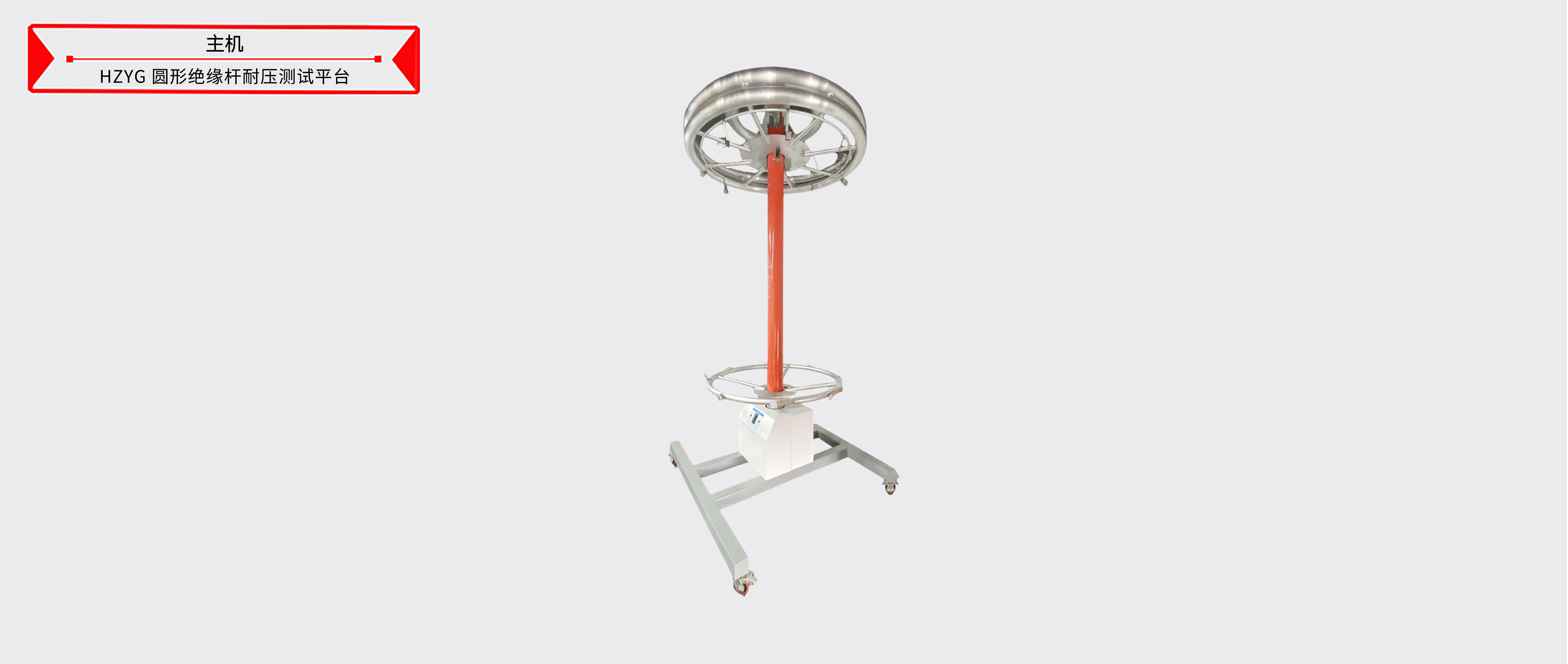

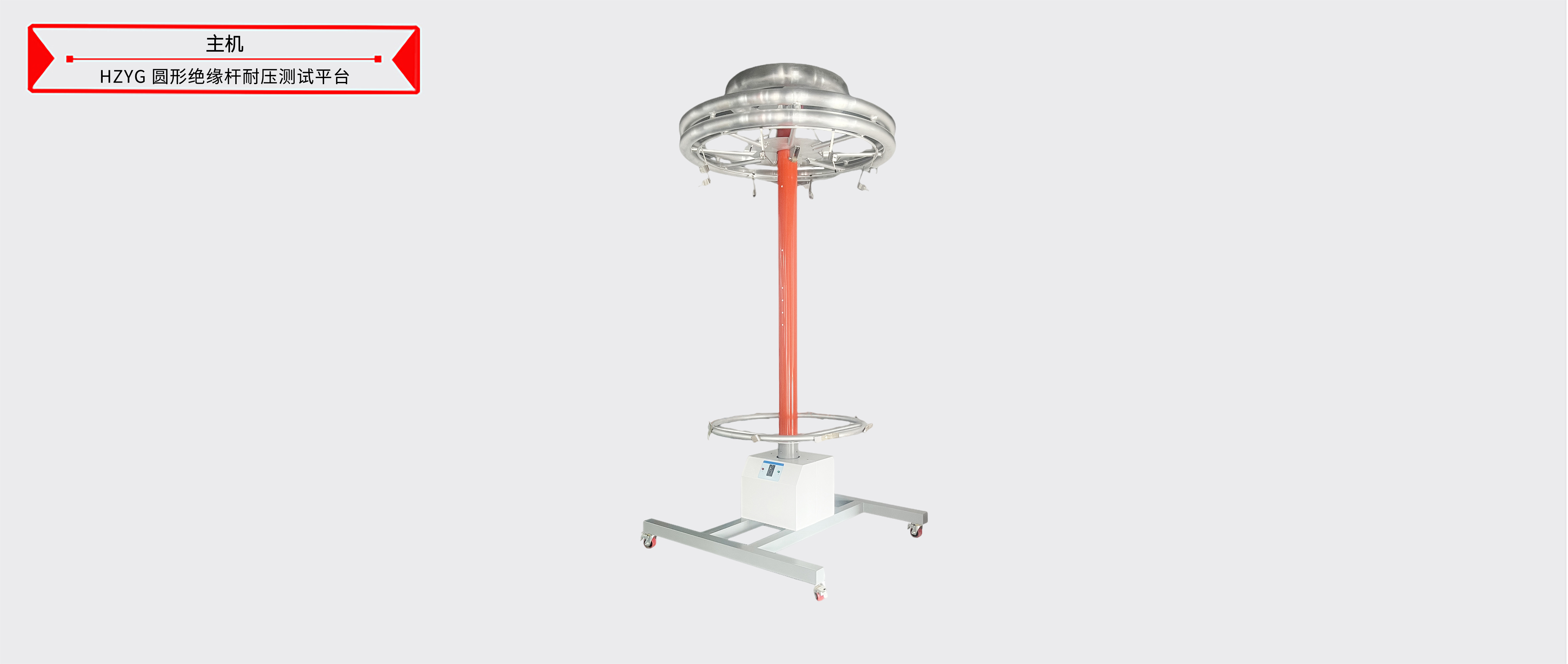

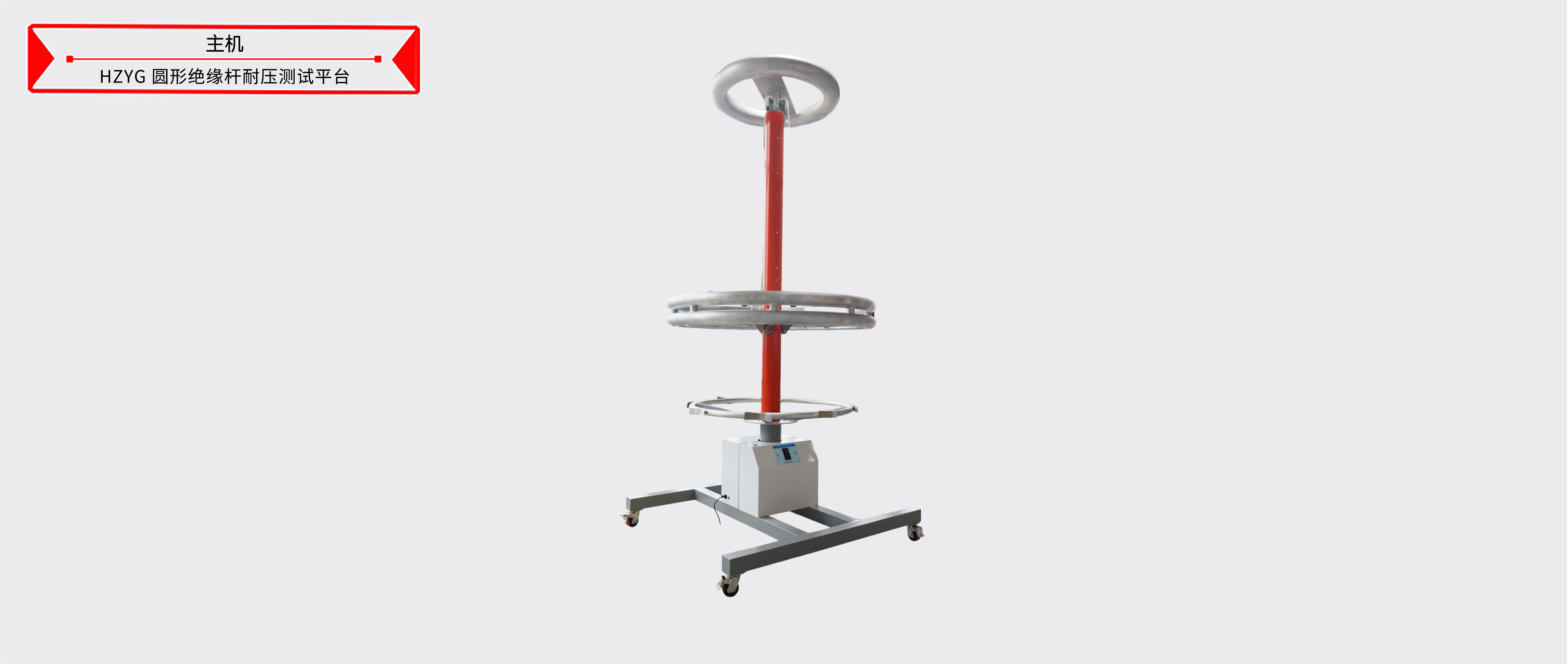

HZYG 圆形绝缘杆耐压测试平台

执行标准：
产品别名：圆形绝缘杆耐压测试平台
产品图集产品说明书产品视频试验规程检定证书
产品特性：
产品品牌：赫兹电力
24小时服务热线：15342214292
售前咨询：15342214292

产品用途
技术参数
产品附件
检测报告
资料下载
相关推荐
售后保障

一、主要技术参数

试验电压：450kV

测试工位： 8

绝缘杆支架高度：3.8米

调节范围：600 ~ 2200 （mm）

电源电压：AC220V

电动速度：可调

调节方式：无线遥控、按键

二、测试支架的安装及就位

1) 按照现场布置图中绝缘杆测试支架的位置，将底座放置于指定地点。

2) 参照《圆形绝缘杆测试支架示意图》，使绝缘立柱带有安装孔的一端向上，将绳子由绝缘立柱底端向上穿过绝缘立柱；

3) 将穿好绳子的绝缘立柱插入底座对应位置，注意有刻度的立柱应在右前侧并将刻度向前便于查看；

4) 将移动高压电极环套入绝缘立柱，使导向轮靠近绝缘立柱；

5) 将固定高压电极环安装在绝缘立柱顶端，使高压电极环的安装法兰插入绝缘立柱内，拧紧固定螺栓；

6) 使3组绳子分别穿过固定高压电极环滑轮后向下固定在移动高压电极环的绳子固定端，调节好绳子长度，使移动高压电极环处于水平位置，用绳端卡锁紧绳头；

7) 将8个高压卡具妥善保管。

三、试品测试说明

3.1绝缘杆试验布置

圆形整体绝缘杆耐压测试平台移动高压电极环高压接入端与高压升压设备输出端连接好高压线。

接通绝缘杆测试平台工作电源，根据被试品电压等级，调节接地电极与高压电极之间的距离（即试验长度），试验长度可在0.6~2.2米之间调节。测试支架具有标尺刻度，参照表1调节距离，采用按键或无线遥控两种方式控制，采用调速电机可调节升降速度，便于精确调整距离。圆形整体绝缘杆耐压测试平台一次可以进行8根绝缘杆的整根耐压试验。采用专用高压悬挂电极将8根被试绝缘杆固定好，悬挂于上部高压电极。接地电极每个工位具有导电布环抱电极，将被试绝缘杆分别可靠接地。
