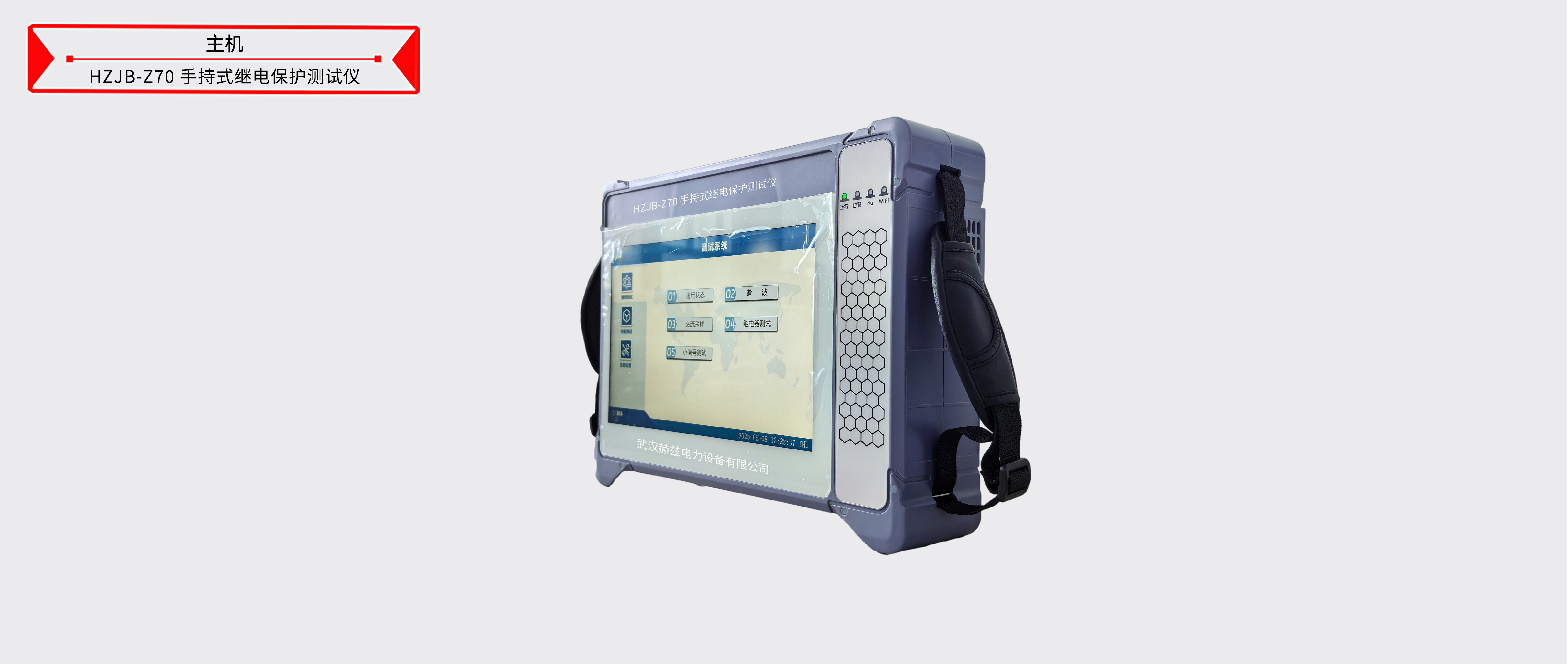

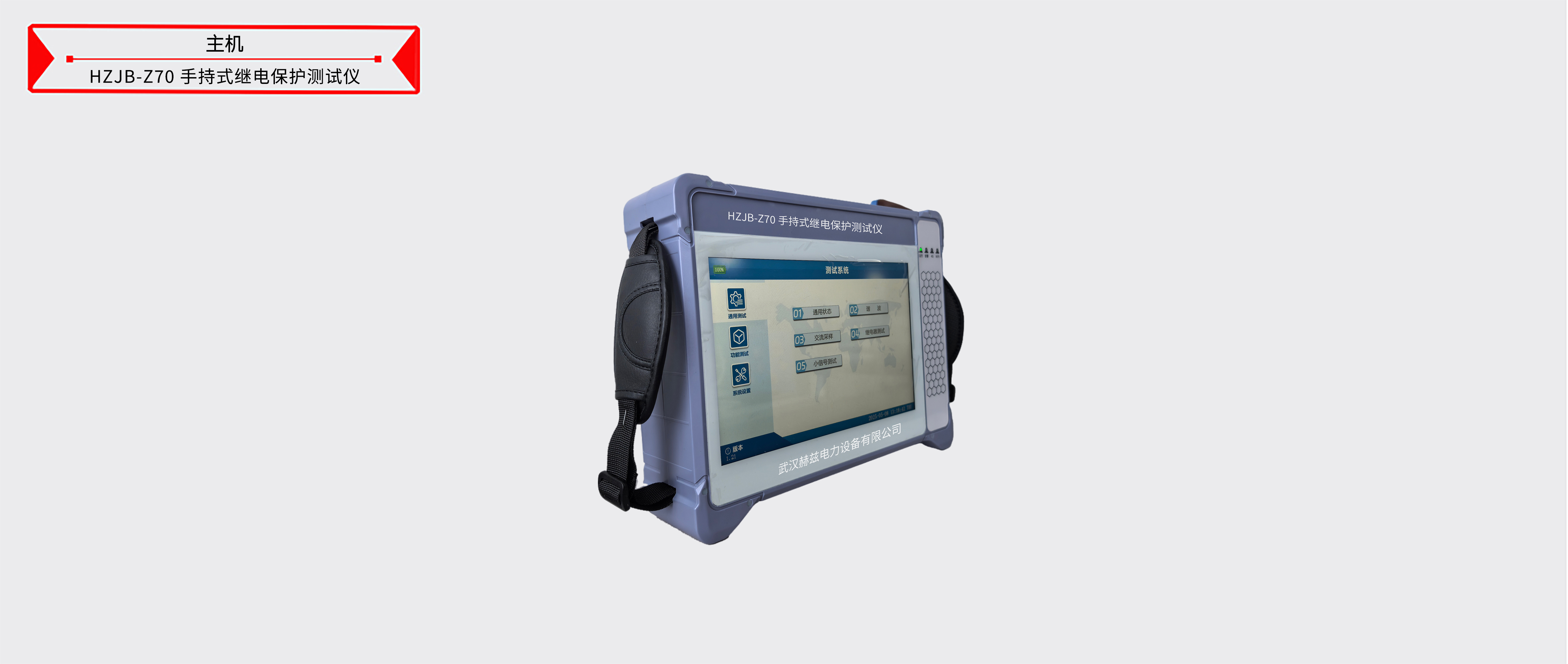

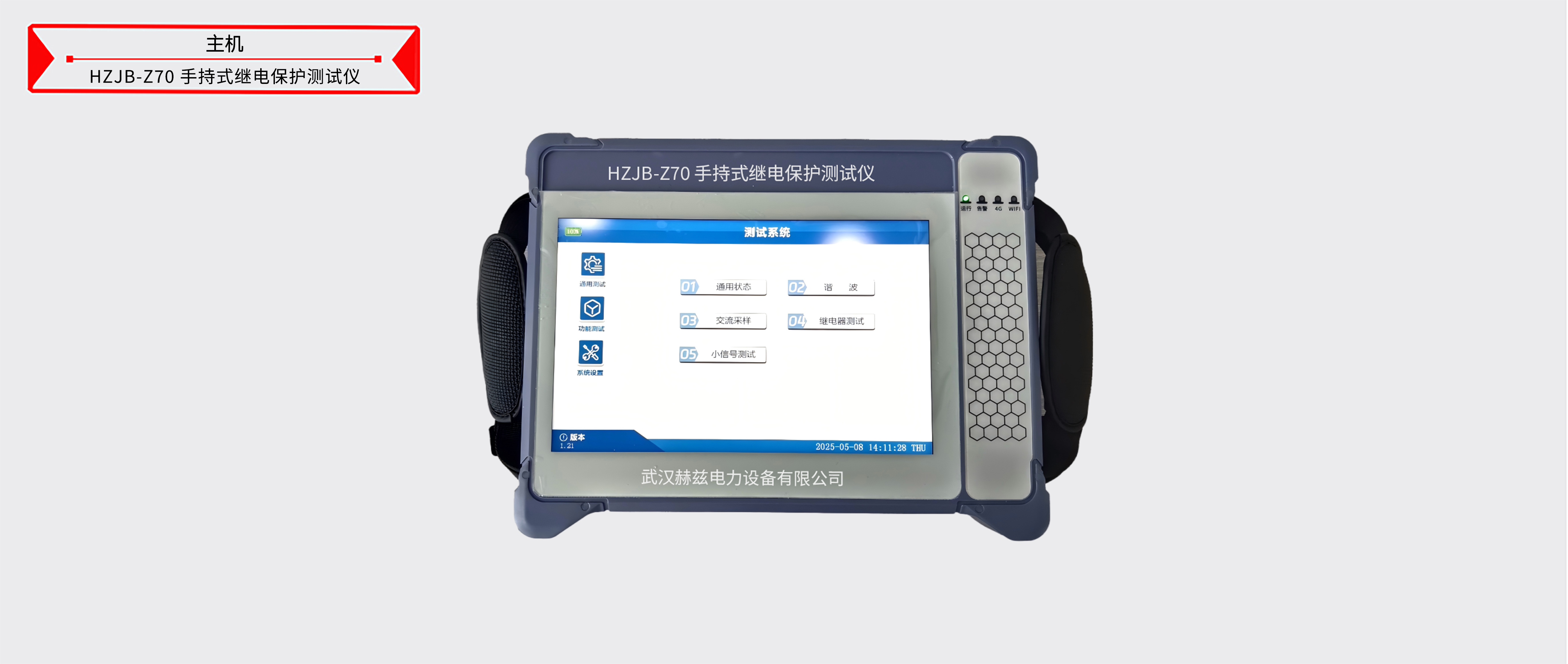

HZJB-Z70 手持式继电保护测试仪

一、产品简介
HZJB-Z70手持式继电保护测试仪适用于电力系统、发电厂、厂矿化工企业、送变电工程公司及继电保护仪器生产厂家等用户二次运维检修调试工作。

二、特点及主要功能
1）测试功能丰富：①通用测试：手动测试、状态序列、自动递变、谐波、交流采样、继电器测试、小信号测试；②功能测试：复压过流、距离保护、零序保护、低周减载、低压测试、同期测试。既满足主网及发电厂110kV及以上变电站保护及测控装置的测试需求，又满足配网FTU、DTU、TTU等终端装置的测试需求。
2）测试仪采用先进的低功耗电路设计，既降低整机的发热量，又大大提高续航能力，正常使用条件下续航可达8小时以上。
3）测试仪采用独特的数字电子技术和功率电子技术，保证高稳定的电流和电压输出，输出波形平滑，输出精度高可达0.1%，稳定性好。
4）测试仪采用工业级10英寸OLED触摸屏操作和显示，具有良好的人机交互界面，简单易用，快速测试。
5）测试仪自带过热、过载保护功能，保证用户使用和被测设备安全。

三、技术指标
1）供电电源 DC16.8V专用适配器，内置可充电锂电池；
2）锂电池容量:11200mAh；
3）电压输出范围 4路；相电压输出：0～130V AC 线电压输出范围：0～250V AC；
4）负载功率大于30VA；
5）电压输出精度 0.2级；
6）电流输出范围 3路；电流输出范围：0～15A  负载功率大于30VA；
7）电流输出精度 0.2级；
8）输出响应时间 ＜100μs ；
9）输出频率 范围： 10～1000Hz ；分辨率：0.001 Hz；
10）相位 范围：±360º ；误差：＜0.2º ；分辨率：0.1º；
11）电压与电流同步性 ＜20µｓ；
12）时间测量 最大测量时间：36000 s；
13）开入量 数量2对；开入特性（0～250VDC）或空接点（自动识别）；
14）开出量 数量2对；空接点不分极性（电气隔离）；
15）辅助直流输出 1×DC 110-220V，0.5A；
16）直流小信号输出 1× DC ±(0-5)V；1×DC ± (0-500)mV；1×DC± (4-20)mA；
17）时间测量 测量范围1ms~999.99s；
18）准确度±1ms（0.001～1s），±0.1%（1～999.999s）；
19）接口 1×USB；1×以太网口；
20）主机尺寸 310mm×240mm×80mm(H×W×D)；
21）主机重量 ≤4.5kg。
