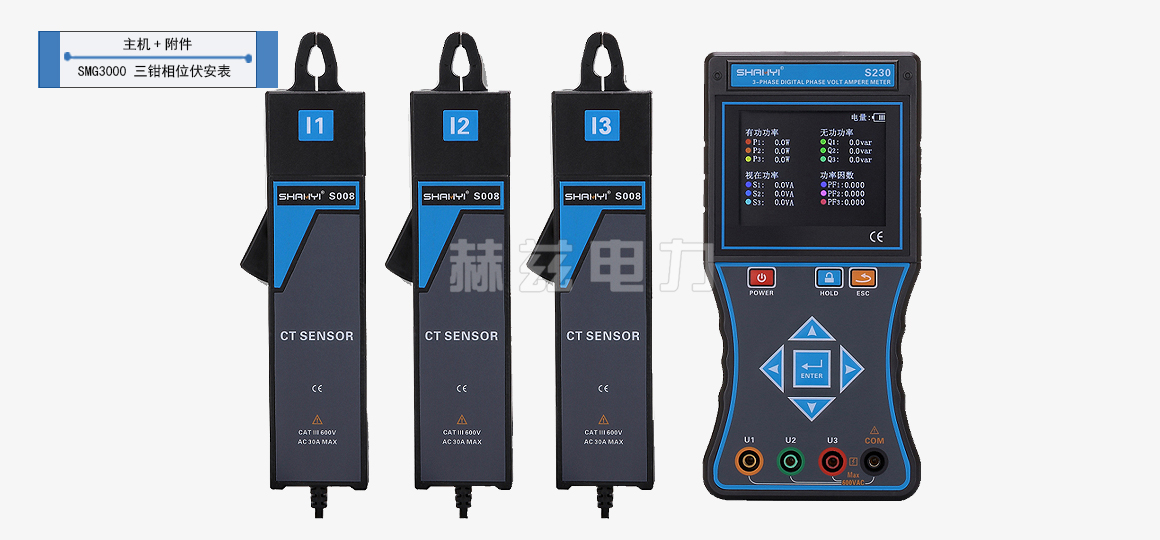

SGM3000 三钳相位伏安表

执行标准：
产品别名：
产品图集产品说明书产品视频试验规程检定证书
产品特性：
以下参数为产品标准参数，如需帮助，请致电客服。我们承诺，产品出厂严格质检，确保质量与性能。产品咨询与定制，欢迎致电：400-1132-144
产品品牌：
24小时服务热线：15342214292
售前咨询：15342214292

产品用途
技术参数
产品附件
检测报告
资料下载
相关推荐
售后保障

1．基准条件和工作条件

影响量	基准条件	工作条件	备注
环境温度	23℃±1℃	-10℃～40℃	/
环境湿渡	40%～60%	＜80%	/
信号波形	正弦波	正弦波	β=0.01
信号频率	50HZ±1HZ	45HZ～65HZ	/
仪表工作电压	3.7V±0.1V	3.7V±0.5V	/
测相位频率相许时电流幅值	1A±0.1A	1mA～20.0A	/
测相位频率相序时电压幅值	100V±10V	10V～600V	/

测功率功率因数时电流幅值	1A±0.1A	10mA～20A	/
测功率功率因数时电压幅值	100V±10V	10V～600V	/
外电场、磁场	应避免
被测导线位置	被测导线处于钳口的近似几何中心位置

一般规格

功能

同时测试三相380V/220V电力系统中的电流、电压、相位、频率、相序、有功功率、无功功率、视在功率、功率因素、电流矢量和，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等

电源

DC 3.7V大容量可充锂电池，USB充电接口，充满电连续工作约10小时

额定电流

约150mA

显示模式

3.5寸真彩液晶屏显示

仪表尺寸

长宽厚：196mm×92mm×54mm

钳口尺寸

φ7.5mm×13mm

采样速率

约3次/秒

量程

交流电压：0.00V～600V

交流电流：0.0mA～20A

相位：0.0°～360°

频率：45.00Hz～65.00Hz

有功功率：0.0W～12kW

无功功率：0.0W～12kVAR

视在功率：0.0W～12kVA

功率因数：-1～+1

电流矢量和：0mA～

测试线长度	1.5m
电流钳线长	2m
工作温湿度	-10℃～40℃；80%Rh以下
存放温湿度	-10℃～60℃；70%Rh以下
输入阻抗	测试电压输入阻抗为：1MΩ
耐压	仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟
绝缘	仪表线路与护套外壳之间≥100MΩ
结构	双重绝缘，带绝缘防振护套
适合安规	IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2
