高压开关柜组成结构与连锁装置的深度技术解读

大家知道吗？我们平时用电离不开一个重要设备，它叫高压柜，其实就是配电系统里的 “电管家”。高压柜是金属封闭开关设备的通俗叫法，就像一个大铁盒子，工程师们把各种电气设备按照特定电路方案，组装在这个密封的金属外壳里，组成一套完整的配电装置，专门负责控制和保护高压电源。
高压柜的种类特别多，根据用途和结构不同，常见的有配电高压柜、电缆分支箱、开关柜，还有断路器、隔离开关这些。它的内部构造也很讲究，主要由柜体、断路器、隔离开关、电流电压互感器、保护装置和操作机构组成。这里面，断路器和隔离开关就像两个 “安全卫士”，在控制电路、保障用电安全上起关键作用。 使用高压柜可得小心，一定要按规范操作。要把它放在干燥、通风又干净的地方，周围不能堆放杂物。运行的时候，千万不能在柜子里或者附近干活，不然很容易出危险。日常维护也很重要，要定期检查接线、接触器、断路器这些部件，看看有没有松动或者损坏。还要保证柜子密封严实，别让灰尘、小动物钻进去捣乱。每隔一段时间，要清理和更换里面的电器元件，这样高压柜才能长时间稳定工作。
了解这些高压柜的基础知识，对正确使用和维护它特别重要。接下来，文章会详细介绍高压开关柜的组成结构和连锁装置，这些知识很实用，建议大家先收藏起来慢慢看！ ☛ 高压开关柜都有哪些种类呢？ ☛ KYN 高压开关柜是由啥样的结构组成的呢？ 1.柜体详解
开关柜的外壳和隔板采用敷铝锌钢板，整个柜体不仅具有精度高、抗腐蚀与氧化作用，且机械强度高、外形美观，柜体采用组装结构，用拉铆螺母和高强度螺栓联结而成，因此装配好的开关柜能保持尺寸上的统一性。

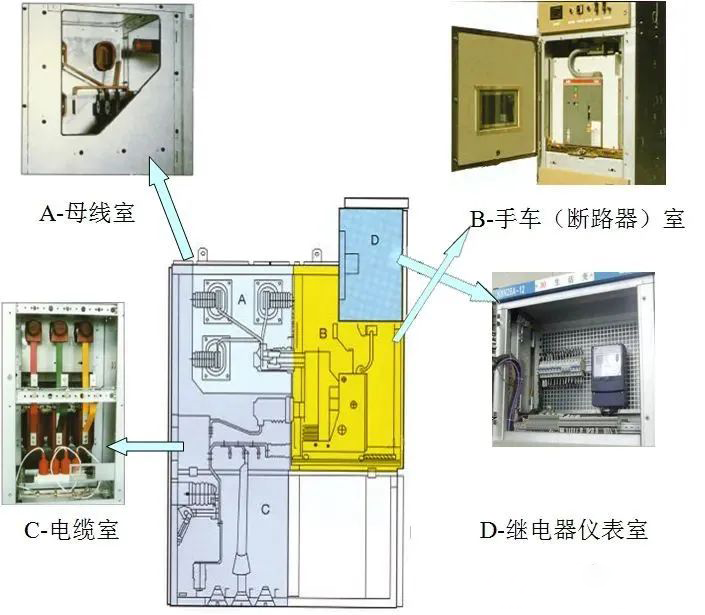

开关柜被隔板分成手车室、母线室、电缆室和继电器仪表室，每一单元均良好接地。 A母线室：
母线室布置在开关柜的背面上部，作安装布置三相高压交流母线及通过支路母线实现与静触头连接之用。全部母线用绝缘套管塑封。在母线穿越开关柜隔板时，用母线套管固定。如果出现内部故障电弧，能限制事故蔓延到邻柜，并能保障母线的机械强度。
B手车（断路器）室：
在断路器室内安装了特定的导轨，供断路器手车在内滑行与工作。手车能在工作位置、试验位置之间移动。静触头的隔板（活门）安装在手车室的后壁上。手车从试验位置移动到工作位置过程中，隔板自动打开，反方向移动手车则完全复合，从而保障了操作人员不触及带电体。 断路器按灭弧介质可分为:
• 油断路器。又分为多油断路器和少油断路器。它们都是触头在油中开断、接通，用变压器油作为灭弧介质。
• 压缩空气断路器。利用高压力压缩空气来吹灭电弧的断路器。
• SF6断路器。利用SF6气体来吹灭电弧的断路器。
• 真空断路器。触头在真空中开断、接通，在真空条件下灭弧的断路器。
• 固体产气断路器。利用固体产气材料，在电弧高温作用下分解出的气体来熄灭电弧的断路器。
• 磁吹断路器。在空气中由磁场将电弧吹入灭弧栅中，使之拉长、冷却而熄灭电弧的断路器。
C电缆室：
电缆室内可安装电流互感器、接地开关、避雷器（过电压保护器）以及电缆等附属设备，并在其底部配制开缝的可卸铝板，以确保现场施工的方便。 D继电器仪表室：
继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、仪表、状态指示灯（或状态显示器）等；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流），以及特殊要求的二次设备。 ☛ 安全 “黑科技”：联锁装置：
开关柜具有可靠的联锁装置，满足五防的要求，切实保障了操作人员及设备的安全。
a、仪表室门上装有提示性的按钮或者转换开关，以防止误合、误分断路器。
b、断路器手车在试验位置或工作位置时，断路器才能进行合分操作，而在断路器合闸后，手车无法移动、防止了带负荷误推拉手车。
c、仅当接地开关处在分闸位置时，断路器手车才能从试验/检修位置移至工作位置。仅当断路器手车处于试验/检修位置时，接地开关才能进行合闸操作。这样实现了防止带电误合接地开关，以及防止接地开关处在闭合位置时分合断路器。
d、接地开关处于分闸位置时，开关柜下门及后门都无法打开，防止了误入带电间隔。 e、断路器手车在试验或工作位置，没有控制电压时，可实现仅能手动分闸不能合闸。
f、断路器手车在工作位置时，二次插头被锁定不能拔出。 g、各柜体间可实现电气联锁。
h、开关设备上的二次线与断路器手车上的二次线的联络是通过手动二次插头来实现的，二次插头的动触头通过一个尼龙波纹收缩管与断路器手车相连，二次静触头座装设在开关柜手车室的右上方。断路器手车只有在试验、断开位置时，才能插上和解除二次插头，断路器手车处于工作位置时由于机械联锁作用，二次插头被锁定，不能被解除。
