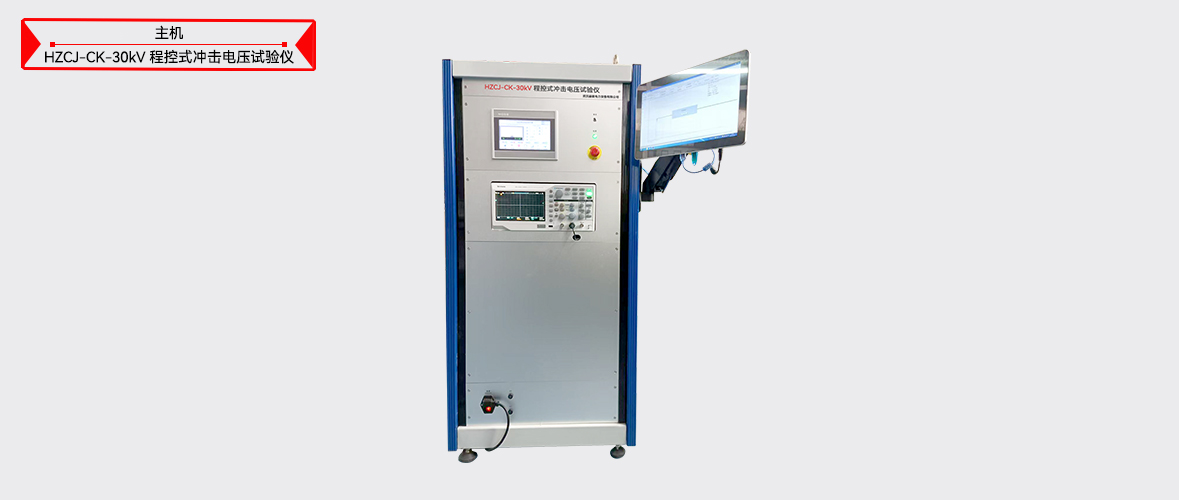

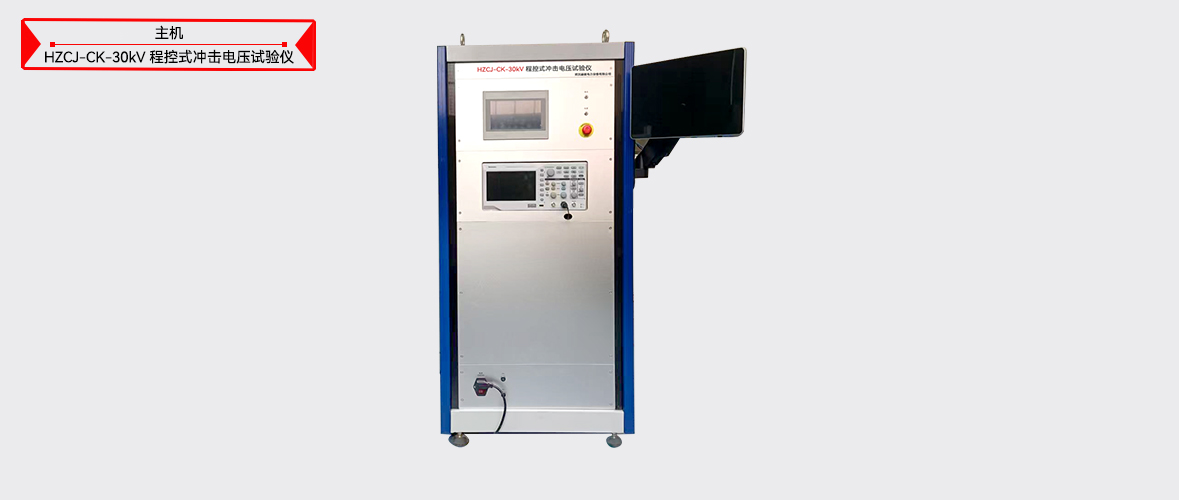

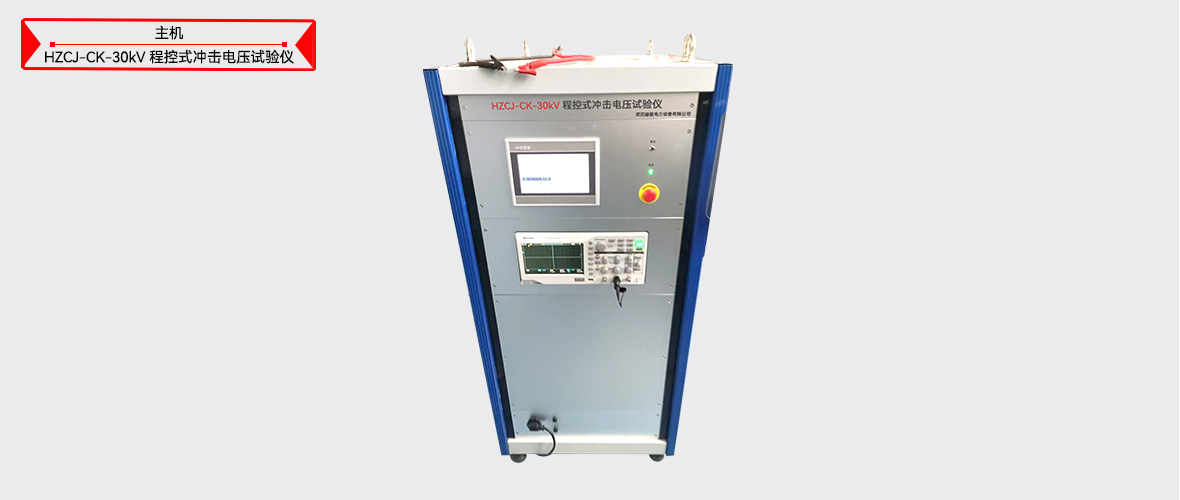

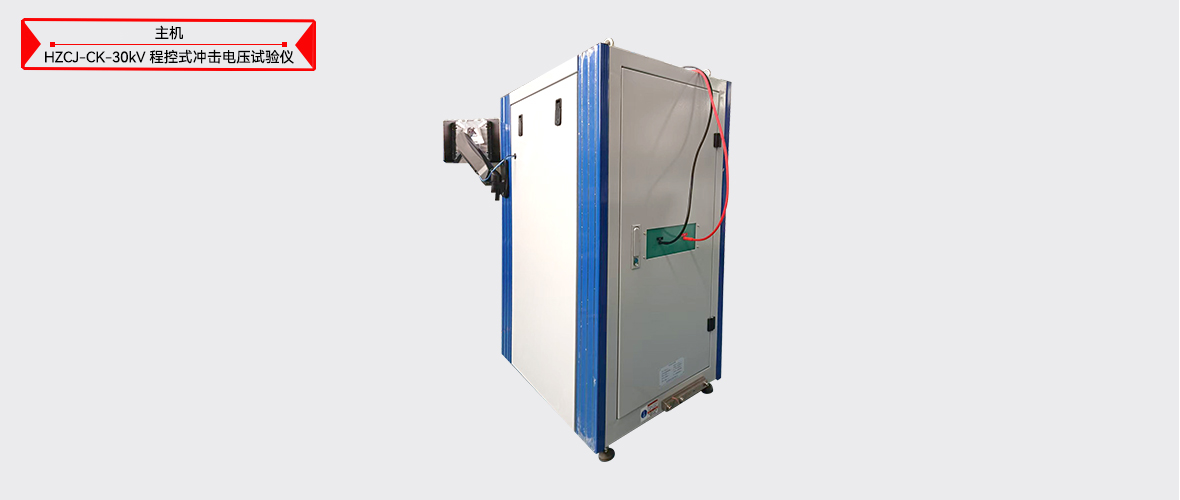

HZCJ-CK-30kV 程控式冲击电压试验仪

HZCJ-CK-30kV 程控式冲击电压试验仪

  • 执行标准:
  • 产品别名:
  • 产品图集 产品说明书 产品视频 试验规程 检定证书
  • 产品特性:
    HZCJ-CK-30kV设备针对低压配电系统SPD的II级产品和太阳能电池板进行耐压测试,可产生冲击电压1.2/50μs波形,用于SPD以及元器件的三级试验和限制电压试验。也可对MOV阀片、单元和浪涌保护器(SPD)等进行冲击电流试验及残压值的检定,或者用于其他科学研究试验。 为提高测试自动化程度。该装置采用计算机和PLC控制技术,主要性能满足国内外对SPD产品及其器件进行各类组合波测试需求。
  • 产品品牌:
  • 24小时服务热线:15342214292
  •  售前咨询:15342214292
  • 产品用途
  • 技术参数
  • 产品附件
  • 检测报告
  • 资料下载
  • 相关推荐
  • 售后保障



适用条件
1、海拔高度:≤1000m;
2、环境温度:-5℃~+40℃,最大日温差:25℃;
3、相对湿度:<85%(20℃),无凝露;
4、使用环境:户内;
5、无导电尘埃、无火灾及爆炸危险、无腐蚀金属和绝缘的气体;
6、电源电压的波形为正弦波,波形畸变率<5%,电压波动小于10%;
7、接地电阻不大于1Ω。

技术指标
测试平台主要技术参数为:
1、输入电源:AC220V/31kV/,50Hz;
2、直流最高充电电压:DC31kV,最大充电电流 0.02A;
3、充电时间:30kV20s~60s 内完成;
4、充电电压整定:测试初始化进行充电电压预设定和整定;
5、自动极性转换:可分别单独设置正负极性冲击次数;
6、设备能量:200J/1uF/35kV;
7、1.2-50 冲击电压发生回路 充电电压: 31kV;
                 输出能力:1-30kV,波形范围 T1:±30%、T2:±20%;
8、带负载能力:≤0.005uf;
9、输出默认阻抗为:500 Ω;
10、输出精度:±3%;
11、测量精度:±3%;
12、柜子的尺寸: 宽度 x 直径 x 高度=600*800*1200mm;
13、重量:约 120 kg;
14、机柜配备可移动脚轮和固定支撑,能够方便移动和定位。

主要配置
编号 名称 型号/数据 数量 备注
1 冲击电压发生器 HZCJ-CK-30kV 1 输出30kV
2 波形 1 1.2/50 μs 1
3 接地棒 HZ-DB5 1
4 高压分压器 30kV 1 测量输出波形(内置)
5 调波单元 2组(手动插件切换) 1 用于测试负载的调节
6 测量分析系统 TBS1102 示波器+GSATS 1 波形分析测量
7 触摸屏一体机 常规配置 1 安装测量分析软件
8 技术服务 1 天安装与培训 1
9 文件 用户手册,测试报告和电气图纸 1
