1、被测试品： GIS间隔
2、检测仪器
仪 器 名 称： HZJF+9009 手持式多功能局部放电测试仪
检测传感器： 超高频传感器（UHF）；超声波传感器（AE）
3、接线及测量方法
将同轴电缆线一端连接主机通道信号输入端，一端连接特高频传感器，将特高频传感器放在GIS绝缘法兰上，检测GIS内部是否存在放电信号。

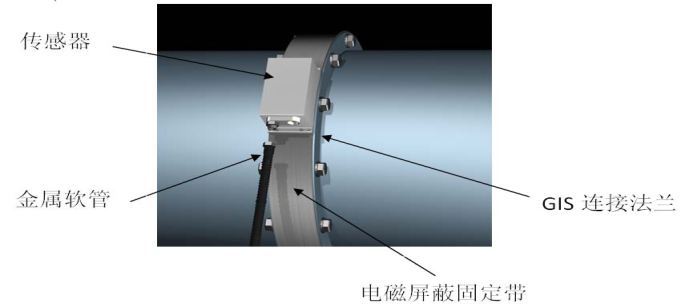

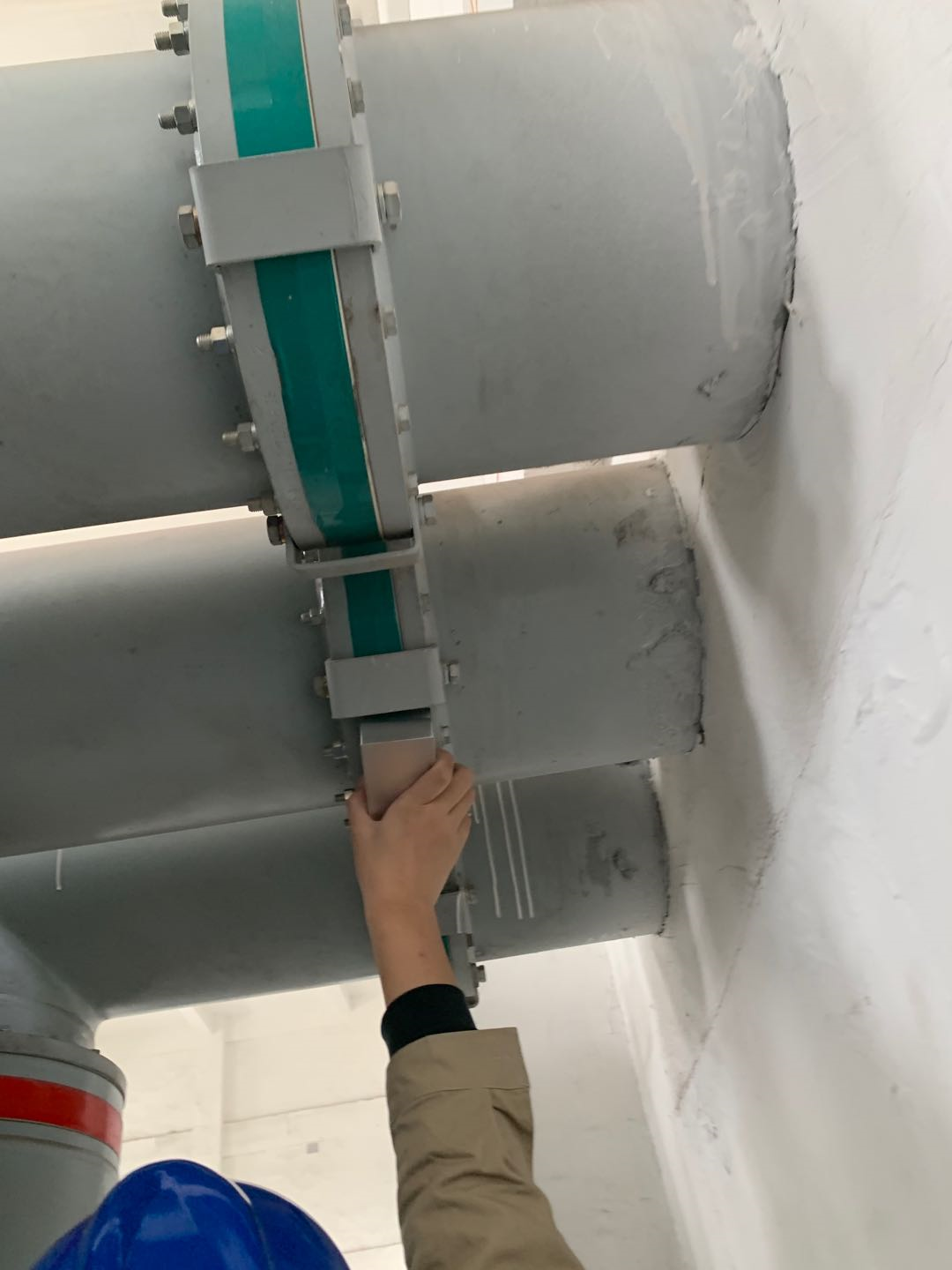

超高频传感器连接测试位置示意图

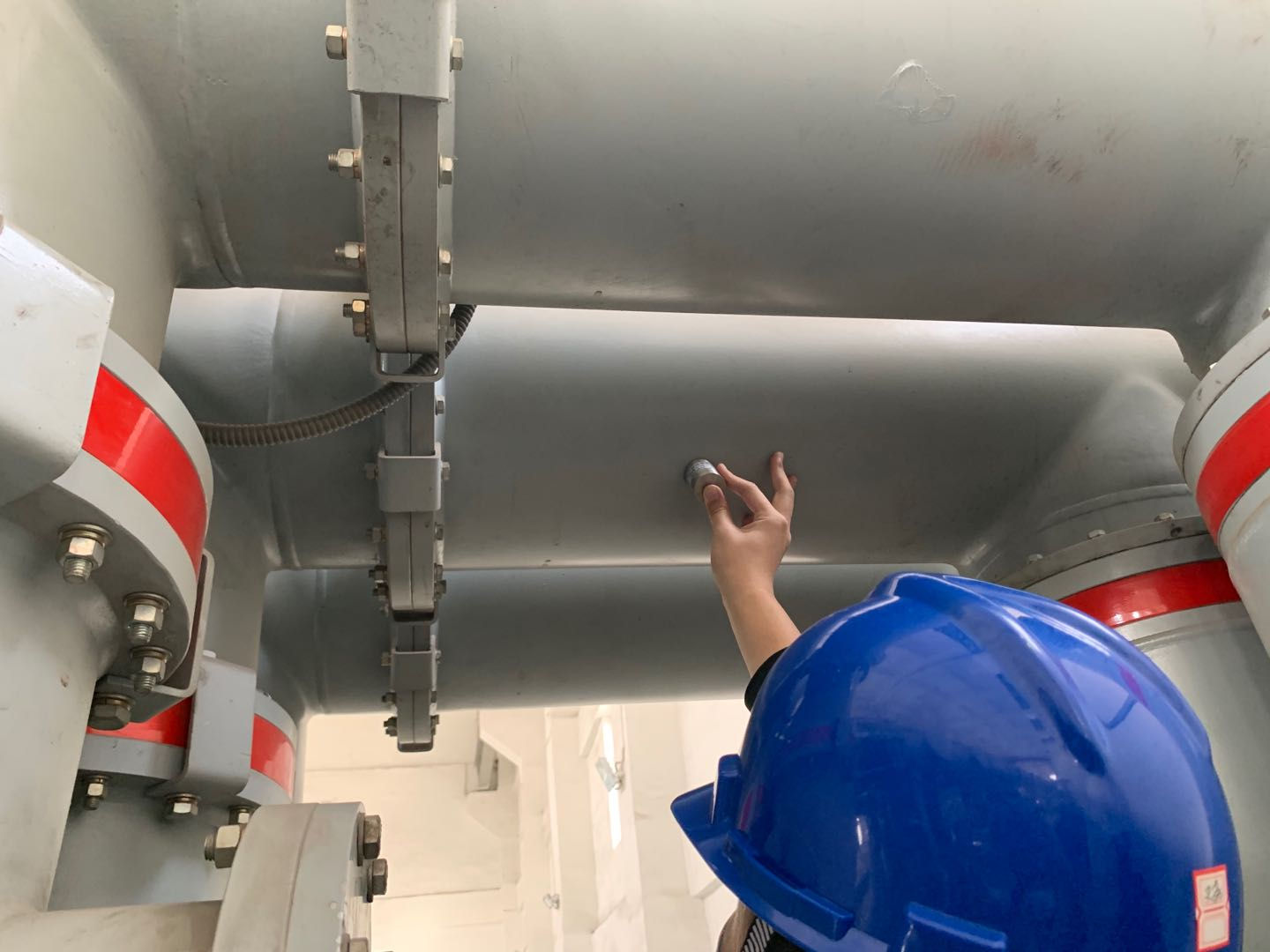

超声波传感器连接测试位置示意图

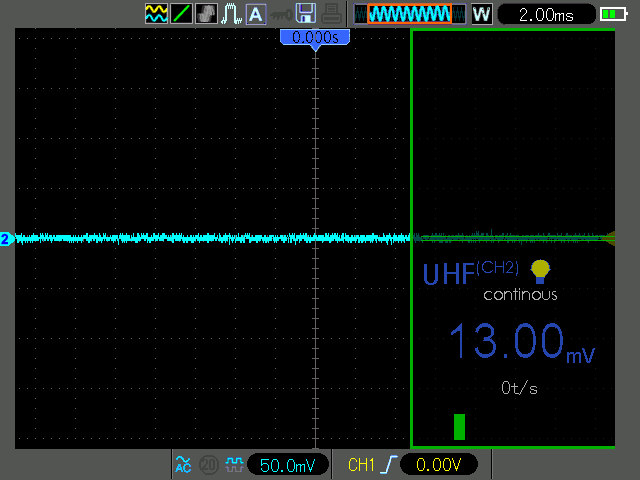

4.超高频局放检测结果
| 测量点 | 波形图 |
| 1#主变间隔201 |
|
| 2#主变间隔202 |
|
| IM母线间隔IMPT |
|
| IIM母线设备间隔IIMPT |
|
| 母联间隔212 |
|
| 卧龙岗I间隔253 |
|
| 卧龙岗II间隔254 |
|
通过以上检测结果，使用UHF传感器在GIS法兰连接接口处检测到的局部放电脉冲信号没有异常，没有发现明显的放电现象。

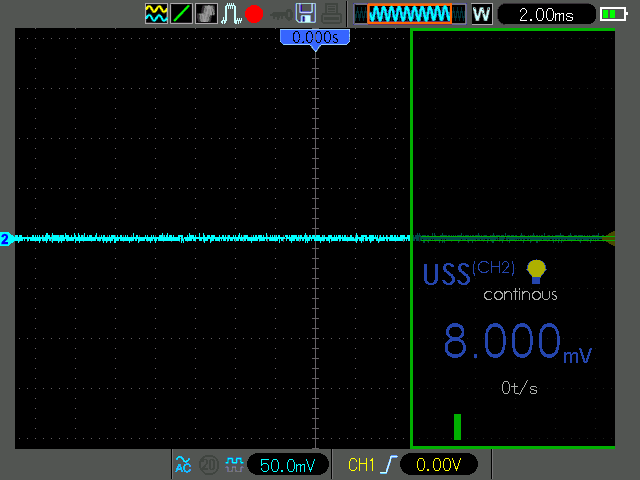

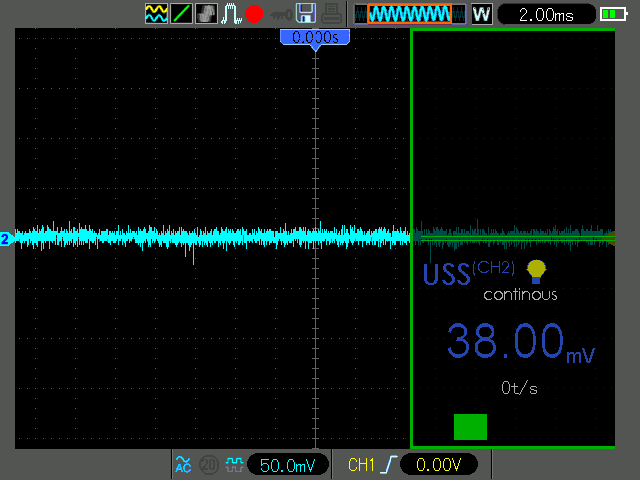

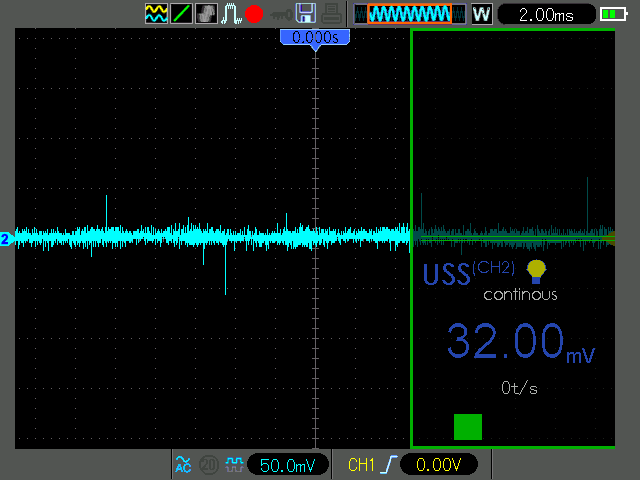

5.超声波局放检测结果
| 测量点 | 波形图 |
| 1#主变间隔201 |
|
| 2#主变间隔202 |
|
| IM母线间隔IMPT |
|
| IIM母线设备间隔IIMPT |
|
| 母联间隔212 |
|
| 卧龙岗I间隔253 |
|
| 卧龙岗II间隔254 |
|

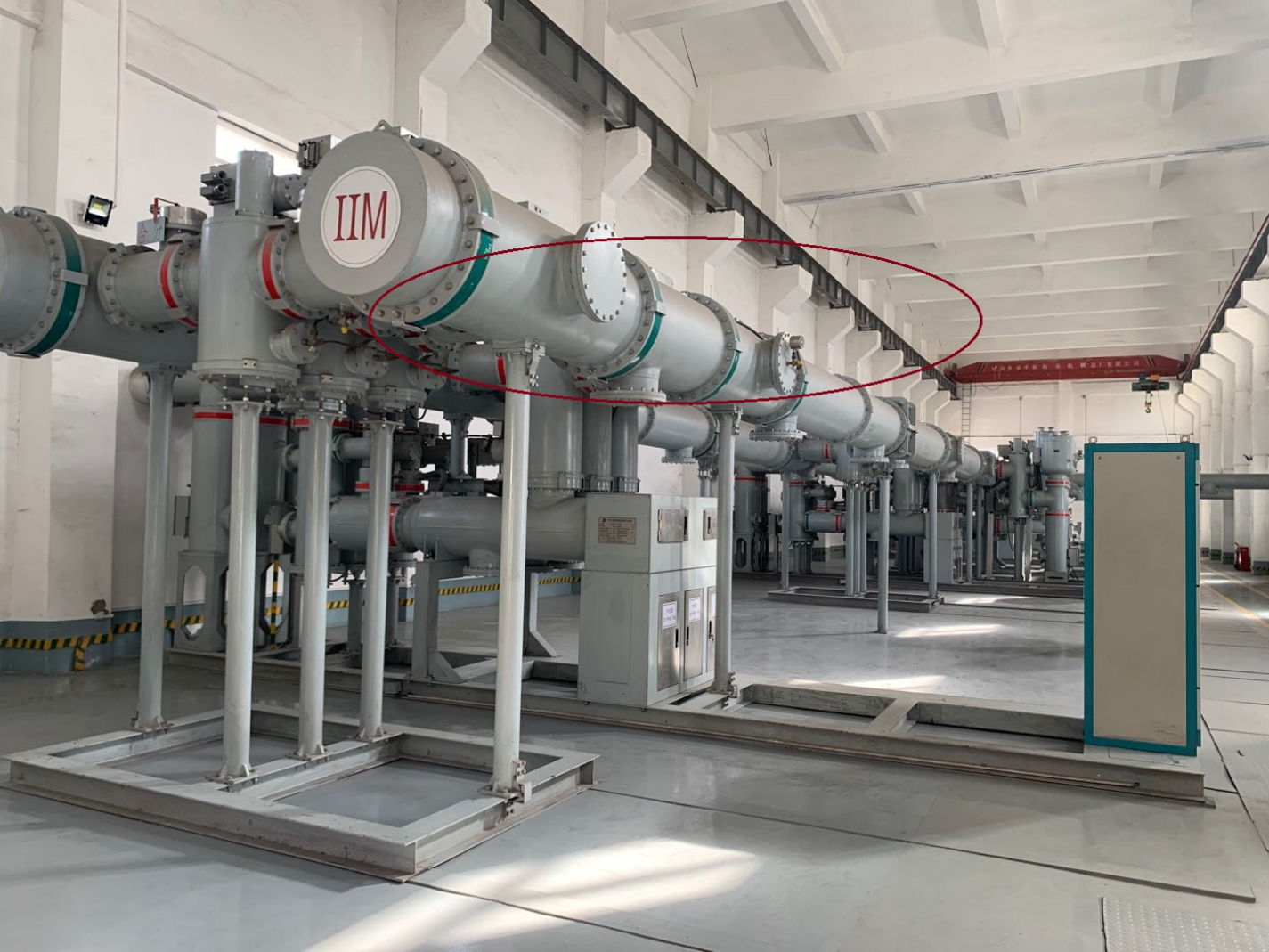

测试放电位置图
检测结果分析及结论：
1.图谱分析
根据仪器检测结果可以发现在所有被测点中，I母线检测到明显超声波信号及超高频信号，波形形态与局部放电产生的超高频信号有较强的相似性，但超声波信号位置不固定，频率不固定，时大时小。
分析判断此一母间隔气室内，存在局部放电，放电类型较为相似颗粒放电。
分析依据：颗粒放电具有游走性，气室内存在的金属颗粒会在电荷的推动下，进行不规则运动，位置不固定，超声波信号没有规律，超声波产生方式类型不固定。对比此次放电信号，较为相似。
2.结论
超声波信号明显，超高频信号明显，但幅度不强。所以，该气室内确定有放电类故障存在，并且该故障应该为金属颗粒放电。
1.图谱分析
根据仪器检测结果可以发现在所有被测点中，I母线检测到明显超声波信号及超高频信号，波形形态与局部放电产生的超高频信号有较强的相似性，但超声波信号位置不固定，频率不固定，时大时小。
分析判断此一母间隔气室内，存在局部放电，放电类型较为相似颗粒放电。
分析依据：颗粒放电具有游走性，气室内存在的金属颗粒会在电荷的推动下，进行不规则运动，位置不固定，超声波信号没有规律，超声波产生方式类型不固定。对比此次放电信号，较为相似。
2.结论
超声波信号明显，超高频信号明显，但幅度不强。所以，该气室内确定有放电类故障存在，并且该故障应该为金属颗粒放电。
