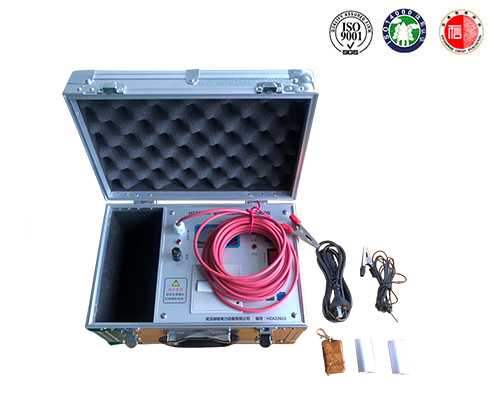

该测试仪器采用微电脑进行采样和控制,并结合先进技术,能够测量氧化锌避雷器在工频电压下的全电流、三次谐波、阻性电流、阻性电流峰值、容性电流以及有功功率等参数。它具有接线简单、测量精度高以及可靠性强等特点,在氧化锌避雷器的现场在线监测(带电测试)和实验室(停电检测)的测试中广泛应用。
使用氧化锌避雷器特性测试仪前需要进行以下准备工作:
1、需要检查氧化锌避雷器测试仪的表面是否干燥且清洁,并且确认电源线、连接电缆和接地线等是否完好。
2、连接测控箱接地端和高压箱接地端后,需要将接地线连接到高压箱接地端,并确保连接到地网上,同时还要引出放电线。需要保证在测控箱和高压箱之间保留足够的安全距离。
3、使用连接电缆将测控箱和高压箱连接起来。
4、将试品的下端(需要对地绝缘)连接到高压箱的“试品”端口,将试品的上端连接到高压箱的高压端口。
5、高压引线需要使用带有绝缘外皮的导线来减少其对地的电晕电流,并且还需要注意对地的绝缘。
6、试验结束后,需要将氧化锌避雷器测试仪的调压粗调钮调回零位,关闭高压。等待绿灯亮起后,将接地线挂在高压端,然后才能去接触高压端或更换试品。
氧化锌避雷器特性测试仪的操作步骤为:
1、需要打开仪器箱盖,并要确保将仪器外壳稳固地接地。
2、将避雷器的另一端用线夹夹住,然后将其一端插入仪器的高压套管内(H端)。可以从高压端引出绝缘线来连接外部测试样品。注意:必须有负载才能进行升压。
3、在合上电源开关后,仪器会进行内部自检。此时,报警灯和放电灯都会亮起来,而两块表头的指示值应该在零加减一个单位以内。
3、操作时需按下复位键,此时报警灯将熄灭,仪器将进入检测状态,可进行测试。
5、按下检测按钮后大约1秒后松开,仪器会自动完成所有的MOA检测项目。
