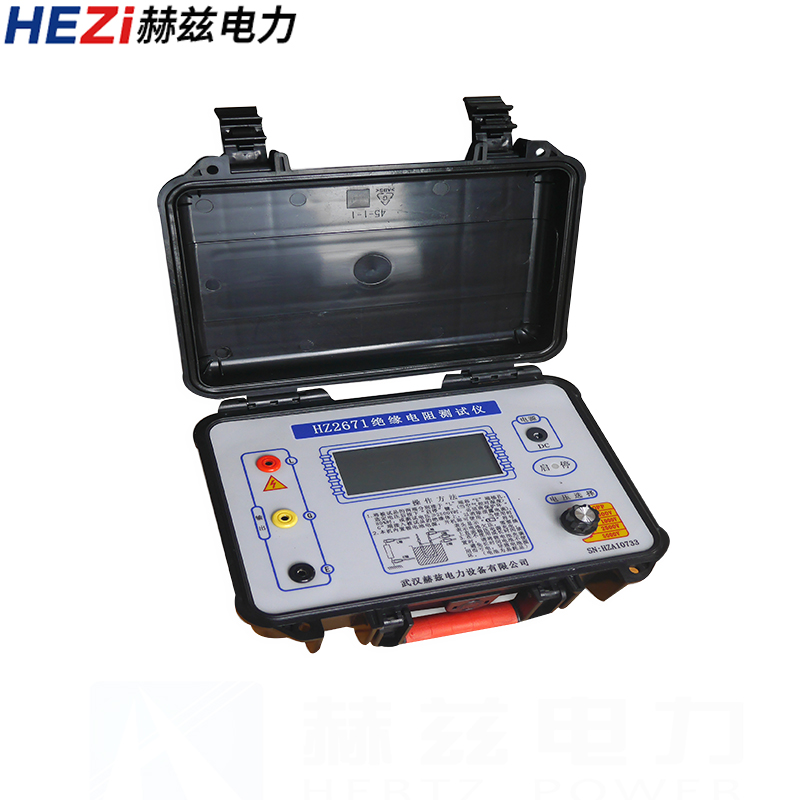

HZ2671绝缘电阻测试仪
什么是吸收比
吸收比指的是在同一次试验中,用2500V绝缘电阻测试仪60s时的绝缘电阻值与15s时的绝缘电阻值之比。
什么是极化指数
极化指数PI是指在同一次试验中,用2500V绝缘电阻测试仪加压10min时的绝缘电阻值与加压1min时的绝缘电阻值之比。
吸收比、极化指数有哪些要求
35kv及以上电压等级及容量在4000kvA及以上的电力变压器,应该测量吸收比,吸收比与出厂值或历年数据比较,不应有明显的差别,常温下吸收比不应小于1.3,当R60min时绝缘阻值大于3000MΩ时,吸收比不作要求;
变压等级为220kv及以上且容量在120MVA以上时,应采用5000V绝缘电阻测试仪测量吸收比,常温下吸收比不应小于1.5,当R60min时绝缘阻值大于10000MΩ时,极化指数不作要求。
为什么不做要求?是因为对于容量很大的电气设备在60S时吸收过程还没结束,吸收电流i2不为零,吸收比小于1.3时不能认为设备有缺陷。
那这又为什么不测量吸收比呢?是因为对于容量很小的电气设备吸收过程很短,15S的时候吸收电流i2已经降为零了,所以吸收比也小于1.3时不能认为设备有缺陷。
如果R60min时绝缘电阻和吸收比都不合格,说明变压器内部存在缺陷,如果R60min时电阻合格但吸收比不合格,说明变压器内部有严重老化,应尽早检修或者更换。
