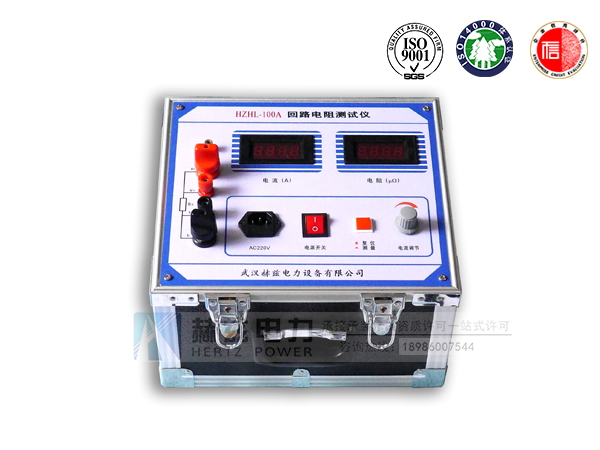

下面以HZHL-100A回路电阻测试仪为例讲解断路器回路电阻测试的步骤和注意事项。
目前，接触电阻的测量电力系统中普遍采用常规的QJ44型双臂直流电桥，而这类电桥的测试电流仅mA级，难以发现回路导体截面积减少的缺陷，在测量高压开关导电回路接触电阻时，由于受触头之间油膜和氧化层的影响，测量值偏大若干倍，无法真实的反映接触电阻值。为此，电力部标准SD301—88《交流500KV电力设备交接和预防性试验规程》和新版《电力设备预防性试验规程》作出对断路器、隔离开关接触电阻的测量电流不小于直流100A的规定，以确保试验结果准确。
一、回路电阻测试仪试验步骤
(1)将断路器手车推出，手动将断路器合闸，使用测试线将仪器U+、I+端子连接到断路器A相上端，U-、I-端子连接到断路器A相下端。
(2)打开仪器电源开关，选择合适的测试电流(100A或200A)，按确认键开始测试，2秒即可测出回路电阻值，按返回键停止测试。
(3)按同样的步骤测量其他两相的回路电阻。
二、回路电阻测试仪注意事项
(1)断路器回路电阻一般在几十微欧到几百微欧不等，不高于产品技术要求值即可。
(2)测试线与被测点要接触良好，且电压测试线夹子应在电流测试线夹子内侧。
(3)对于无法摇出的固定式断路器，也可以测试开关柜的导电回路电阻，即母排到出线(或进线)这一段的电阻。
