　　110kV变压器耐压试验方法，变压器作为工业生产的一部分，是满足工业日常生产需求的关键。而变压器在投入使用之前，应对其进行耐压试验，掌握变压器整体性能。

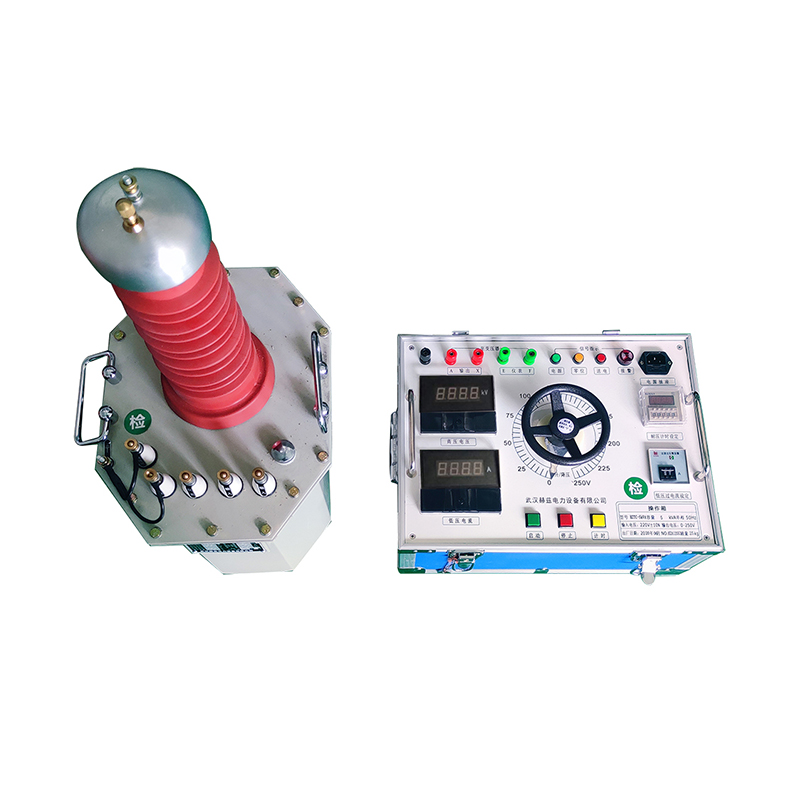

　　赫兹电力YDJ系列工频耐压试验装置 　　1耐压试验方法分析
　　变压器绝缘主要分为主绝缘与纵绝缘两种，前者主要是指线圈自身以外的其他结构的绝缘，包括油箱、铁芯等位置的绝缘;后者是指变压器绕阻在不同电位的各个点及部位之间的绝缘，如线圈匝间绝缘等。为了全面掌握变压器绝缘承受过电压的能力，一般情况下，需要进行交流和感应耐压两项试验。
　　（1）交流耐压试验方法.变压器外施交流耐压主要包括一般工频、工频调感等耐压类型。在实验过程中，被试验线圈的端口需要与试验电压相连接，而非试验端口需要进行接地处理，保障试验人员安全性。
　　交流耐压试验所需要用到的设备可参考有：工频耐压试验装置，串联谐振耐压试验装置，三倍频耐压试验装置
　　智能型交流耐压试验装置，是我公司生产的专用轻型绝缘耐压试验装置，该交流耐压试验装置具有使用维修方便、性能优越、使用安全可靠、外型结构美观、坚固耐用、移动方便等特点。是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部门的必备设备。智能型交流耐压试验装置采用先进的微电子处理技术，全部使用过程可提前进行设置，触摸屏操作，全英文接口，操作简单明了。全部测试项目设定后自动进行测试，无须人工干预。
　　变频串联谐振试验装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。
　　赫兹电力生产的SBF三倍频变压器是根据中国标准《GB311-61》和原水电部1985年1月发布的《电气设备预防性试验规程》，为满足电力系统对高压互感器倍频感应耐压试验设备的要求而设计的，广泛用于电力系统35-220kV等级串激式电压互感器的交流耐压试验，以考核互感器的主、从绝缘强度，同时也可对电机及小型变压器的绕组进行感应试验；也可作为短时运行的150Hz电源用。
　　另外，在试验时，如果出现被试验对象被闪络或者击穿情况，其容抗会突然下降，并在设备内部产生强烈的电磁振荡。对此，试验人员应在回路内串接保护电阻器，有效控制过电流。与此同时，还应合理选择电阻器，避免由于出现过电压对设备性能产生影响。电阻器选择应坚持合理原则，实现对设备的有效保护。交流耐压试验开始之前应充分做好准备工作，如高压试验变压器、电压及电阻等数值的确定等。海拔高度作为影响试验要求值的重要因素，随着海拔高度的增加，空气密度也会随之下降，极易产生电离现象。所以在进行试验之前，应对高海拔地区的变压器试验电压值进行相应调整，提高试验准确性;
　　（2）感应耐压试验方法。目前，受到各厂家生产工艺的影响，很多变压器中性点会降低绝缘性能。如电压为110kV，220kV变压器，其中的绝缘分别为35kV与110kV。对于这类变压器进行交流耐压试验，无法获取有效试验结果。因此，需要采取感应试验方法。
　　双线圈变压器，从被试验设备低压侧开始施压，而高压侧没有进行试验的两相应进行并联、接地处理，并与被试验端进行串联，满足试验电压要求。另外，在感应耐压试验之前，对中性点进行相应处理，如为了满足主绝缘与纵绝缘两项试验的研究，需要将中性点电位适当抬高，以此来给线圈提供支撑，。
　　通常情况下，变压器铁芯电流曲线在额定频率及电压下接近弯曲部分，如果前者高于后者，那么铁芯会处于饱和状态，电流也会随之增加，最终达到无法允许的程度。因此，为了解决上述问题，可以采取提高电源频率措施进行优化。
　　通过对两种试验方法的研究，能够发现交流耐压试验仅能够针对全绝缘设备进行试验，且只能获取设备主绝缘的电气强度，而纵绝缘并没有承受耐压，其绝缘性无从知晓。而感应耐压试验则从被试变压器的低压侧施加高频电压，只能够考验分级绝缘设备的主绝缘和纵绝缘，无法实现对全绝缘设备的试验。因此，为了实现对变压器整体绝缘性能的试验，一般将二者整合到一起完成试验。
　　2试验中的注意事项
　　第一、由于耐压试验具有破坏性特点，试验施加的电压往往是变压器额定电压的数倍，过高电压会损坏绝缘介质，出现增大、发热等现象。因此，在试验过程中，应充分结合绝缘介质的特点及设备运行实际情况，合理确定试验电压，避免对试验人身安全及设备构成危害。
　　第二，接好试验接线之后，需要经过其他人员检查，并确认无损失。
　　第三，在施压之前，应确定调压器数值处于零位，且不可以在规定试验电压值的1/3以上冲击合闸，通过合理控制电压值，能够避免设备在接近规定电压值时耐压时间过程，为试验人员观察试验过程提供方便。同时，在试验过程中，还应加大对测量装置的观察力度，当保护动作开启后，应分析其中的原因，及时消除影响试验结果的不良因素，确保试验有序进行。尤其要注意的是，切勿在电压值较高情况下切断电源，以免发生瞬变情况造成设备被击穿、测量仪表损坏等。
　　第四，在试验时，如果受到空气湿度、设备表面脏等因素的影响，引起设备表面闪络等情况，该试验结果视为不合格，应进行相应清洁处理后，进行重新试验，以保证试验结果准确性。另外，若在试压中发生放电等现象，应及时切断电源。由于放电产生的过电压，与截波冲击相类似，持续作用下，势必会损坏设备纵绝缘，造成匝间、层间等被击穿。
　　第五，特别需要注意的一点是，试验设备是有机绝缘材料时，在完成试验后，人员应立即触摸，如果存在局部发热情况，那么证明设备绝缘性能不佳，应进行相应处理后进行二次试验，以确定设备性能是否符合工业生产要求。
　　第六，在进行多台设备试验过程中，应对击穿的变压器及时做好标记，为后续工作提供帮助。
