安全工器具测试主要有电气试验系统和力学试验系统参数测量系统及试品测试管理系统组成。
1、电气试验系统主要用于10kV-220kV及以下工具电气试验，包括工频耐压试验装置，测量控制系统，试验平台，直流试验装置及其配套附件，具备自动控制功能。电气试验系统包含两部分：
1）HZYG-450kV整段绝缘杆圆形耐压测试平台
本高压试验平台可以进行220kV及以下绝缘杆等绝缘工具进行整段工频耐压试验，同时可以测量每个试品泄漏电流。
| 序号 | 名称 | 规格 | 测试项目 | 备注 |
| 1 | 绝缘杆 | 110kV ~ 220kV | 工频耐压试验 | |
| 2 | 接地线绝缘杆 | 110kV ~ 220kV | 工频耐压试验 | |
| 3 | 电容型验电器 | 110kV ~ 220kV | 工频耐压试验 | |
| 4 | 软梯 | 110kV ~ 220kV | 工频耐压试验 | |
| 5 | 测量杆 | 110kV~ 220kV | 工频耐压试验、泄漏电流 | |
| 6 | 清扫刷 | 110kV~ 220kV | 工频耐压试验、泄漏电流 |
一、HZYG-450kV绝缘杆圆形耐压测试平台
本圆形高压试验平台主要用于110kV~220kV绝缘杆等绝缘工具进行整体工频耐压试验，测试系统由主控试验台，无局放式试验变压器，分压器，金属保护电阻等升压设备，和圆形升降高压试验平台组成。
绝缘杆耐压支架采用圆形结构，节省空间，一次可以进行8~16只绝缘杆的测试。上部均压环可以上下电动移动调节试验长度。
（1)试验支架总高度3.4米，耐压长度1.3~2.1米，可以进行整段110kV~220kV绝缘杆测试。
（2)顶部具有一个直径2米的固定均压环与底座采用优质环氧玻璃引拔棒连接形成固定框架。
（3)均压环上具有8~16个工位，带电作业绝缘杆间距不小于0.5米一次可以悬挂8只绝缘杆。
（4)绝缘杆下部具有接地电极环，宽度50mm，方便试品接地。接地环由电机拖动通过中间的丝杠在框架上可以上下移动，调节试验长度。
（5)试验长度通过按钮或遥控器控制，具有快速和慢速两档速度，便于准确调节耐压长度。
（6)具有耐压长度刻度显示。
2、技术参数
（1)额定电压：450kV
(2)工位数：8~16
(3)总高度：3.4米
(4)耐压长度：1.3~2.1米
3、设备配置
(1)控制试验台
⑨试验台采用手自一体化设计，可以手动控制试验过程，也可以由计算机自动完成所有控制功能。
⑩试验方法符合DL/T1476-2015《电力安全工器具预防性试验规程》的要求。
⑪试验过程全自动进行，按照75%试验电压以下1kV/S,75%试验电压以上0.1kV/S的速度试验，维持试验电压，计时到自动降压并记录泄漏电流，回零后自动断电，并给出提示，试验结束。
⑫设备具有过流、过压、击穿保护。
⑬试验设备具有高压危险警示灯显示。
⑭采用大屏幕液晶汉字显示，一屏显示输出电压、输入电流、高压泄流电流、计时时间等参数以及汉字提示内容。
⑮试验台与高压试验平台通讯，可以采集8绝缘杆泄漏电流。
⑯高压试验平台与试验台采用红外通讯专利技术，使操作台与高压系统彻底隔离，确保试验人员安全。
二、YDTW-100/500无局放工频试验变压器
相数：单相
频率：50Hz
额定容量：100KVA
额定输入电压：400V
额定输出电压：500KV
额定输出电流：0.2A
阻抗电压：4-12%
空载电流：4-7%
波形畸变率：≤5%
局部放电量：100%额定电压下＜5PC，80%电压下＜3Pc
绝缘水平：高压绕组：110%额定自感应耐压5分钟
低压绕组：3Kv 1分钟
过流能力：在120％In额定电流持续时间3min工况情况下，过电流对试验变压器绕组均不造成热损坏和绕组变形。
过压能力：在110％UH时间5min下过电压，不造成试验变压器任何绝缘损坏，此时波形畸变率≤5%.
三、TYDZ-100/0～420单相柱式调压器
型号：TYDZ-100/0～420
相数：单相
频率：50Hz
额定容量：100KVA
额定输入电压：380V
额定输出电压：0－420V
波形畸变率：≤3%
允许运行时间：运行时间：100%UH，100%IH连续运行

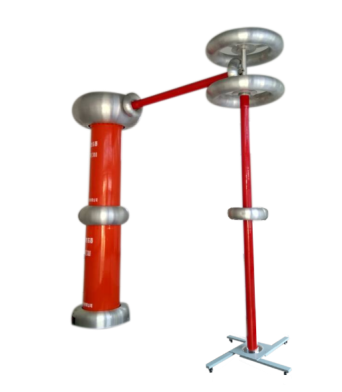

四、工频电容分压器
型号：GWC-200/500
额定频率：50Hz
标称电容量：200PF10％
额定电压：500KV
标称分压比：5000:1
介质损耗:＜0.5%
测量精度:1.5％
允许运行时间：同变压器
五、GR-50/500工频保护电阻
额定频率：50Hz
额定电压：500KV
电阻值：50KΩ
额定电流：0.2A
允许运行时间：在100%额定电流下连续运行
六、控制柜
高压试验系统配置控制柜一台，对调压器试验变等设备进行控制。

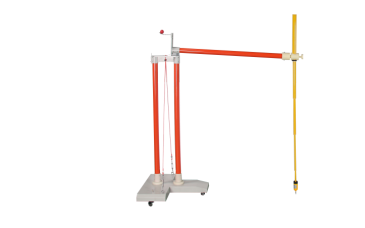

七、HZYD-B遥控电动验电器测试支架
1、高压电极为球形，接地电极为环形结构。
2、接地电极固定、高压电极可以电动驱动向左右移动。
3、电动机构采用按键和无线遥控两种方式控制，同时还有微调控制，便于精确调整距离。
4、测试支架具有标尺刻度，调节距离直观准确。
5、验电器高压电极设计了验电器自动对准装置，便于自动对准并接触电极中心。
6、63-500验电器测试支架电极高度2.5米，不便于更换试品，验电器支架设计了旋转机构可以旋转90度，便于拆装试品。
主要技术参数
额定电压：250kV适合于66~220kV验电器试验
1．试验根数：1根
2．工作电压：AC 220V
3．移动速度：快速5mm/S
慢速2mm/S
