赫兹电力 | 电缆交流耐压试验装置的故障原因及排除

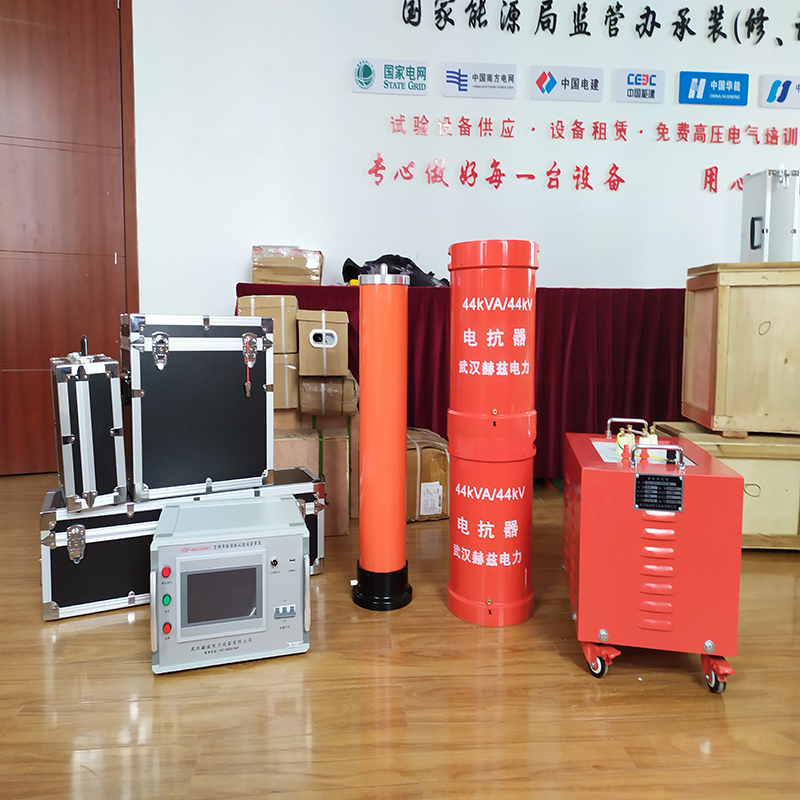

　　武汉赫兹电力导读：电缆交流耐压试验装置的故障原因及排除，HZBP串联谐振耐压装置主要由变频控制器，励磁变压器，高压电抗器，高压分压器等组成。变频控制器又分两大类，20KW及以上为控制台式，20KW以下为便携箱式；它由控制器和滤波器组成。变频控制器主要作用是把幅值和频率都固定的380V或200V工频正弦交流电转变为幅值和频率可调的正弦波。并为整套设备提供电源。励磁变压器的作用是将变频电源输出的电压升到合适的试验电压。高压电抗器L是谐振回路重要部件，当电源频率等于1/(2π√LCX)时，它与被试品CX发生串联谐振.
　　HZBP串联谐振耐压装置 　　电缆交流耐压试验装置的故障原因及排除方法如下：
　　1.内部温度过高，功率元件热保护；
　　排除方法：关断仪器电源，将仪器静置30分钟左右，重新开启电源，按仪器面板上的"复位"键，再启动仪器。
　　如果依然不能启动风扇，请和厂家联系，不可拆卸仪器！
　　2.自动调谐不能完成，找不到谐振点：
　　现象：调谐曲线完全是一条直线，调谐完成后仪器提示没有谐振点
　　原因：回路接地不好，试验回路接线错误，装置某一仪器开路
　　排除方法：
　　1.）检查接地装置可靠，接地连接线是否有断开点；
　　2.）检查励磁变压器的高低压线圈的通断；
　　3.）检查每一只电抗器的通断；
　　4.）检查分压器的信号线的通断；
　　5.）检查分压器的高低压电容臂的通断；
　　6.）装置自身升压时没有谐振点，还需要检查补偿电容器的通断；
　　如果所有部件正常，依然没有谐振点，请和厂家联系，不可拆卸仪器！
　　3.不能升压到试验电压
　　现象：
　　1.）调谐曲线是一条曲线，有较低的尖峰；
　　2.）试验时一次电压较高，高压却较低，甚至在没有升到试验电压时，一次电压已经到达额定电压，回路自动降压；
　　原因：
　　1.）电抗器与试品电容量不匹配，没有准确找到谐振点；
　　2.）试品损耗较高，系统Q值太低；
　　3.）励磁变压器高压输出电压较低；
　　4.）高压连接线过长或没有采用高压放晕线；
　　4.排除方法：
　　1.）将补偿电容器并接入试验回路，加大回路电容量；
　　2.）尽可能将多只电抗器串联，提高回路电感量；
　　3.）提高励磁变压器的输出电压；
　　4.）干燥处理被试品，提高被试品的绝缘强度，减少回路的有功损耗；
