变频介质损耗测试仪数据不合理？请不要忽略这些因素！

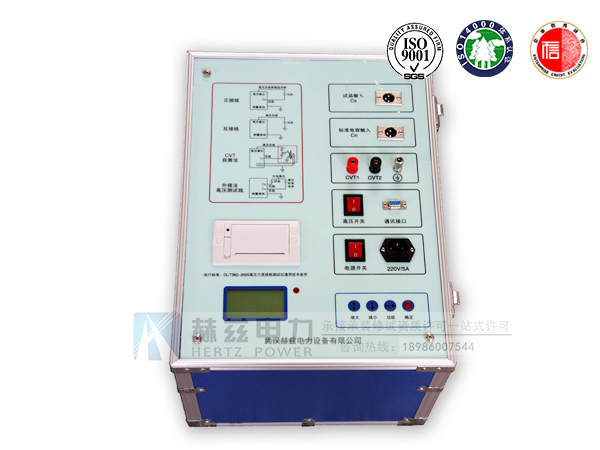

       变频介质损耗测试仪数据不合理？请不要忽略这些因素！HZJS-F变频介质损耗测试仪(简称:介损测试仪)采用变频电源技术，利用单片机和电子技术进行自动频率变换、模/数转换和数据运算，达到抗干扰能力强、测试速度快、精度高、操作简便的功能。变频电源采用大功率开关电源，输出45Hz和55Hz纯正弦波，自动加压，可提供最高10kV的电压；自动滤除50Hz干扰，适用于变电站等电磁干扰大的现场测试。介损绝缘试验可以有效地发现电器设备绝缘的整体受潮劣化变质，以及局部缺陷等，在电工制造、电气设备安装、交接和预防性试验中都广泛应用。
       产品别称：介损测试仪、抗干扰介损测试仪、全自动介损测试仪、异频介损测试仪、异频介质损耗测试仪、抗干扰介质损耗测试仪、全自动介质损耗测试仪、变压器介质损耗测试仪、高压介质损耗测试仪

　　如果变频介质损耗测试仪在使用中出现测试数据明显不合理，请从以下方面查找原因：

　　1搭钩接触不良

　　现场测量使用搭钩连接试品时，搭钩务必与试品接触良好，否则接触点放电会引起数据严重波动！尤其是引流线氧化层太厚，或风吹线摆动，易造成接触不良。

　　2接地接触不良

　　接地不良会引起仪器保护或数据严重波动。应刮净接地点上的油漆和锈蚀，务必保证0电阻接地！

　　3直接测量CVT或末端屏蔽法测量电磁式PT

　　直接测量CVT的下节耦合电容会出现负介损，应改用自激法。

　　用末端屏蔽法测量电磁式PT时，由于受潮引起“T形网络干扰”出现负介损，吹干下面三裙瓷套和接线端子盘即可。也可改用常规法或末端加压法测量。

　　4空气湿度过大

　　空气湿度大使介损测量值异常增大（或减小甚至为负）且不稳定，必要时可加屏蔽环。因人为加屏蔽环改变了试品电场分布，此法有争议，可参照有关规程。

　　5发电机供电

　　发电机供电时输入频率不稳定，可采用定频50Hz模式工作。

　　6测试线

　　由于长期使用，易造成测试线隐性断路，或芯线和屏蔽短路，或插头接触不良，用户应经常维护测试线；

　　测试标准电容试品时，应使用全屏蔽插头连接，以消除附加杂散电容影响，否则不能反映出仪器精度；

　　自激法测量CVT时，非专用的高压线应吊起悬空，否则对地附加杂散电容和介损会引起测量误差。

　　7工作模式选择

　　接好线后请选择正确的测量工作模式（正、反和CVT），不可选错。特别是干扰环境下应选用变频抗干扰模式。

　　8试验方法影响

　　由于介损测量受试验方法影响较大，应区分是试验方法误差还是仪器误差。出现问题时可首先检查接线，然后检查是否为仪器故障。

　　9仪器故障

　　用万用表测量一下测试线是否断路，或芯线和屏蔽是否短路；输入电源220V过高或过低；接地是否良好。

　　用正、反接线测一下标准电容器或已知容量和介损的电容试品，如果结果正确，即可判断仪器没有问题；

　　拔下所有测试导线，进行空试升压，若不能正常工作，仪器可能有故障。

　　启动CVT测量后测量低压输出，应出现2~5V电压，否则仪器有故障。
