变压器绕组变形测试仪试验注意事项

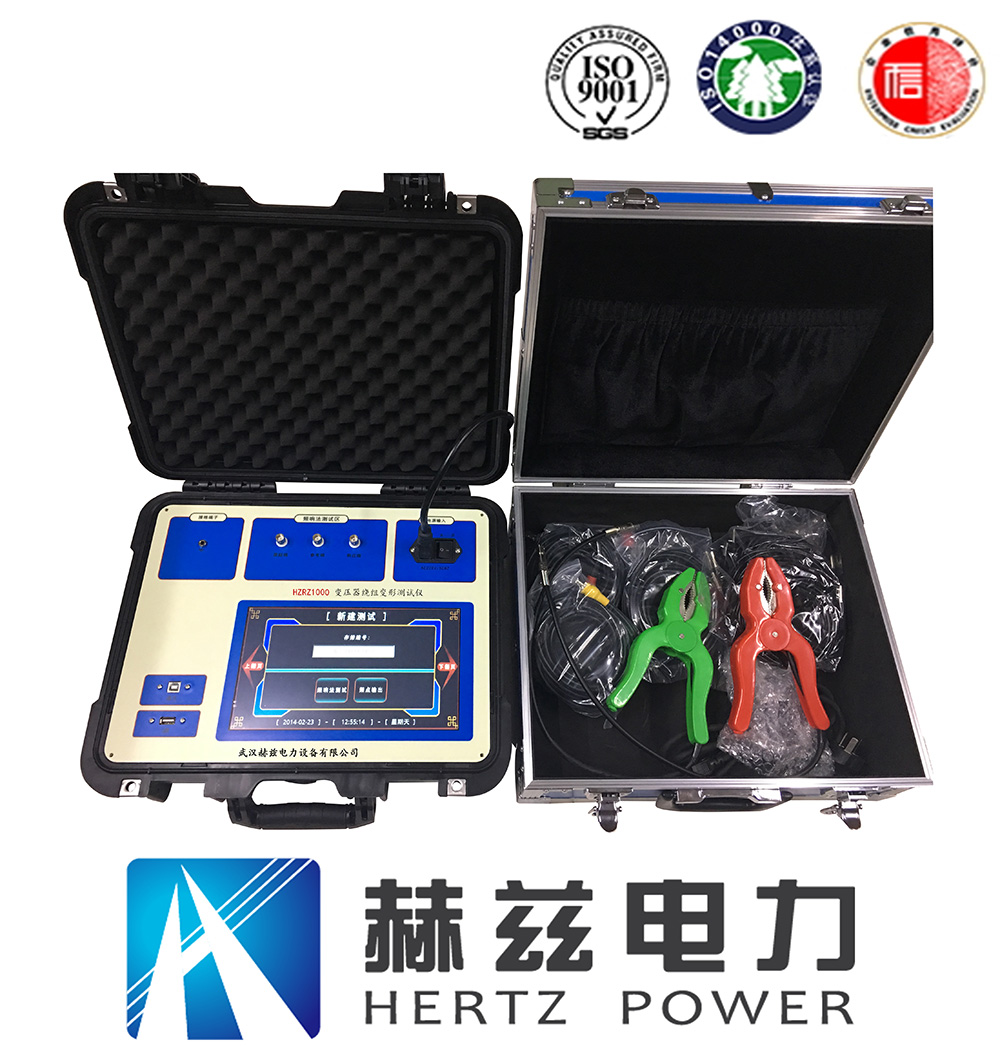

HZRZ1000变压器绕组变形测试仪
1.分接开关档位的影响。分接开关档位不同，绕组匝数不同，直接影响被测变压器的电感、电容量，从而使频谱图不同。
2.信号源输入方向的影响。由于实际测量中，激励端与响应端改变后测得的频响曲线不完全相同，所以，每次测量时，应遵循相同的试验接线步骤。
3.铁芯接地和油的影响。铁芯接地情况和充油情况，会使绕组电容值不同，故在测试时，一定要将铁芯接地，并充满绝缘油(并静置一段时间)。
4.出口引出线的长短对测量的影响。套管端子延长对频响曲线影响很大，同时对频带宽度也有影响，会产生对地电容，因此，测试时不宜延长套管引线
变压器绕组变形测试仪试验周期
1、交接时、大修后，需进行变压器绕组变形试验
2、电压等级为110kV及以上的变压器每6年进行一次变压器绕组变形试验
3、变压器在更换绕组后，出口短路后需进行变压器绕组变形试验
