变频串联谐振试验装置产品是应用串联谐振原理，应用励磁变压器激发串联谐振控制回路，调整变频控制器的输出频率，使控制回路电感L和样品C串联谐振，串联谐振工作电压即是加到样品上工作电压。广泛用于电力、冶金、石油、化工等行业，主要用于大容量，高电压的电容性试品的交接和预防性试验。

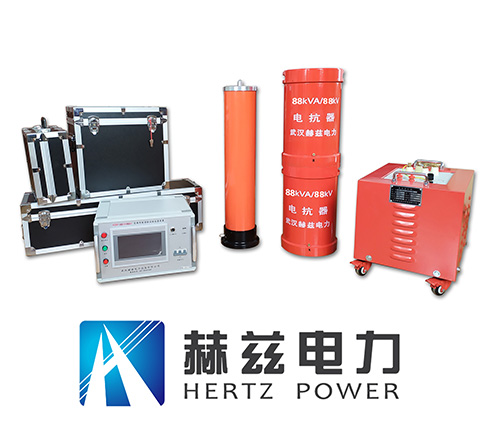

变频串联谐振试验装置
在供电系统中应用的优点：
1、所需开关电源容量大大减小。串联谐振开关电源是应用串联谐振电抗器和被样品电容串联谐振产生高电压和大电流量的，在一整个操作系统中，开关电源只需用提供操作系统中有功功率消耗的部分，因而，试验所需的电源功率只有试验容量的1/Q。
2、机器设备的重量和体积大大减少。串联谐振开关电源中，不仅省去了笨重的大功率调压装臵和普通的的大功率工频试验变压器，并且，串联谐振激磁开关电源只需试验容量的1/Q，使得操作系统重量和体积大大减少，一般为普通的试验装臵的1/10-1/30。
3、有效改善输出电压的波形。串联谐振开关电源是串联谐振式滤波电路，能有效改善输出电压的波形畸变，获得很好的正弦波形，有效的避免了谐波峰值对样品的误损坏。
4、避免大的短路电流烧伤故障点。变频式串联谐振在串联谐振状态，当样品的绝缘层弱点被损坏时，控制电路马上脱谐，控制回路电流量迅速降低为一切正常试验电流量的1/Q。而并联谐振或者试验变压器的方式做耐压试验时，损坏电流量马上提升几十倍，两者相比，短路电流与损坏电流量相差数百倍。所以，串联谐振能有效的找到绝缘层弱点，又不存在大的短路电流烧伤故障点的忧患。
5、不会出现任何恢复过电压。样品发生损坏时，因失去串联谐振条件，高电压也马上消失，电弧即刻熄灭，且恢复工作电压的再建立过程很长，很容易在再次达到闪络工作电压前断开开关电源，这种工作电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，并且，不会出现任何恢复过电压。
