串联谐振常见故障原因及排除方法-赫兹电力

　　一、串联谐振通用注意事项

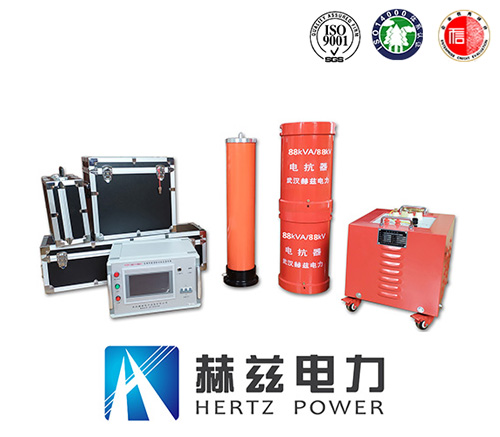

　　变频串联谐振试验装置

　　1.应由高压试验人员使用，使用前应仔细阅读使用说明书，并经反复操作训练。

　　2.操作人员应不少于2人。使用时应严格遵守本单位有关高压试验的安全作业规程。

　　3.为了保证试验的安全正确，除必须熟悉本产品说明书外，还必须严格按国家有关标准和规程进行试验操作。

　　4.各联接线不能接错，否则可导致试验装置损坏

　　5.本装置使用时，输出的是高电压或***电压，必须可靠接地，注意操作安全。

　　二、串联谐振常见故障原因及排除方法

　　1.风扇不能启动：

　　a、急停、故障保护、失谐保护后，没有按“故障复位”;

　　b、内部温度过高，功率元件热保护;

　　排除方法：关断仪器电源，将仪器静置30分钟左右，重新开启电源，按仪器面板上的“复位”键，再启动仪器。

　　如果依然不能启动风扇，请和厂家联系，不可拆卸仪器!

　　2.自动调谐不能完成，找不到谐振点：

　　现象：调谐曲线完全是一条直线，调谐完成后仪器提示没有谐振点

　　原因：回路接地不好，试验回路接线错误，装置某一仪器开路

　　串联谐振排除方法：

　　a、检查接地装置可靠，接地连接线是否有断开点;

　　b、检查励磁变压器的高低压线圈的通断;

　　c、检查每一只电抗器的通断;

　　d、检查分压器的信号线的通断;

　　e、检查分压器的高低压电容臂的通断;

　　f、装置自身升压时没有谐振点，还需要检查补偿电容器的通断;

　　如果所有部件正常，依然没有谐振点，请和厂家联系，不可拆卸仪器!

　　3.不能升压到试验电压

　　现象：

　　a、调谐曲线是一条曲线，有较低的尖峰;

　　b、试验时一次电压较高，高压却较低，甚至在没有升到试验电压时，一次电压已经到达额定电压，回路自动降压;

　　原因：

　　a、电抗器与试品电容量不匹配，没有准确找到谐振点;

　　b、试品损耗较高，系统Q值太低;

　　c、励磁变压器高压输出电压较低;

　　d、高压连接线过长或没有采用高压放晕线

　　串联谐振排除方法：

　　a、将补偿电容器并接入试验回路，加大回路电容量;

　　b、尽可能将多只电抗器串联，提高回路电感量;

　　c、提高励磁变压器的输出电压;

　　d、干燥处理被试品，提高被试品的绝缘强度，减少回路的有功损耗;

　　e、一般在设备较高电压输出时，采用高压放晕线，或将普通高压输出线改为较短的连线，一般不超过5米。
