油浸式试验变压器之耐压试验步骤
在试验中应严格按照下列步骤进行操作，这样才能保证试验结果的正确判断和测试过程的安全保障。

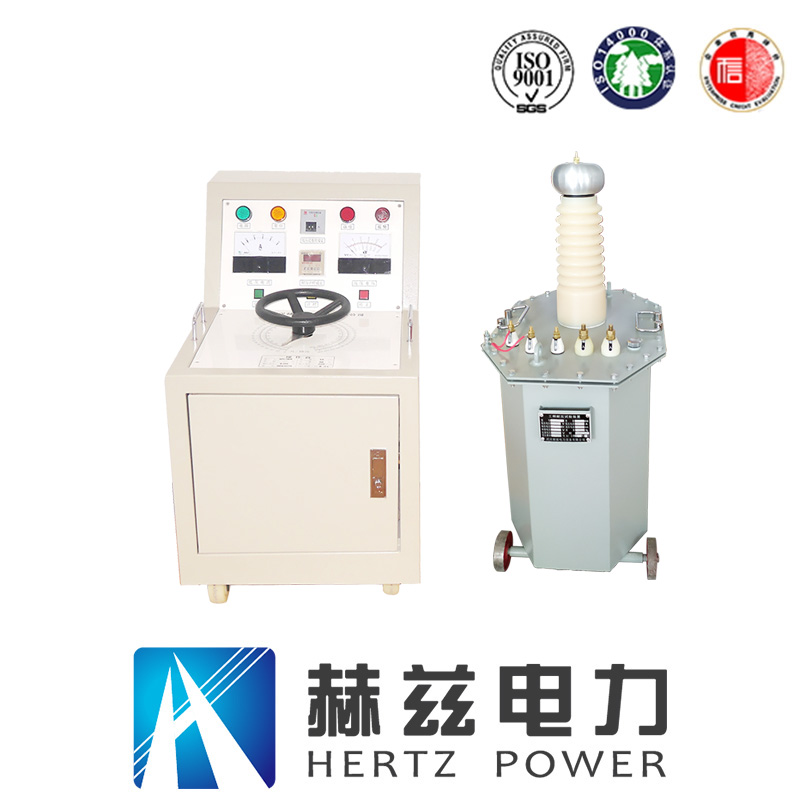

YDJ系列油浸式试验变压器
1.将试验设备的测试夹分别接在规定测试的部分(变压器绕组、屏蔽、铁心、框架等互相隔离的两个或更多的零件上)。
2.检查试验设备是否置于试验所需的电压挡位，其整定泄漏电流值是否符合要求。
3.将试验设备的高压输出端短路，通电检查过电流继电器是否动作，或是否发出击穿信号。
4.检查试验环境有无不安全因素存在。若没有，则将耐压设备开机预热5min。
5.操作试验设备升压。升压初始，慢慢升至规定值的一半(应避免跳跃)，然后迅速增加至规定电压值(整个升压过程大约在10s)，历时1min，在此期间不允许有连续飞弧和击穿现象发生，然后将电压慢慢退到零位，切断电源，试验完毕。
切记，不可采用突然断电方法，以免瞬时失压引起的振荡过电压而将变压器击穿。
油浸式试验变压器试验结果的判断方法
如果在试验过程中发生电压下降或发生击穿信号，这时不要轻易判断变压器击穿。应继续进一步测试，做进一步的证实：
1.若绝缘电阻没有太大变化，或二次升压后可持续1min无击穿动作，则认为次击穿是空气间隙击穿，我们通常称为飞弧。外加电压消失后，击穿间隙立即自行复原，变压器的绝缘电阻不会发生变化，变压器的绝缘性能没有发生变化，不能判定为不合格。
2.用兆欧表测其绝缘电阻，若绝缘电阻为零或接近于零，则判为击穿;或进行二次升压试验，电压逐步施加，若是击穿，在电压加到一定值时，可观察到击穿点附近出现连续的火花放电或发热冒烟，则判为击穿。若第二次施压，电压上升了又下降，电流表的指针摆动剧烈，则判为飞弧不合格。
