如何使用继电保护测试仪做状态序列试验?
继电保护测试仪是为了满足电力系统中一些特殊的保护测试需要，例如，做厂用电的快切以及备用电源的自动投入试验，配电系统保护装置多次重合闸等。状态系列试验中最多可以添加至9个状态,每个状态可根据实际情况自由定义电压电流数据，模拟复杂的电网状态变化。

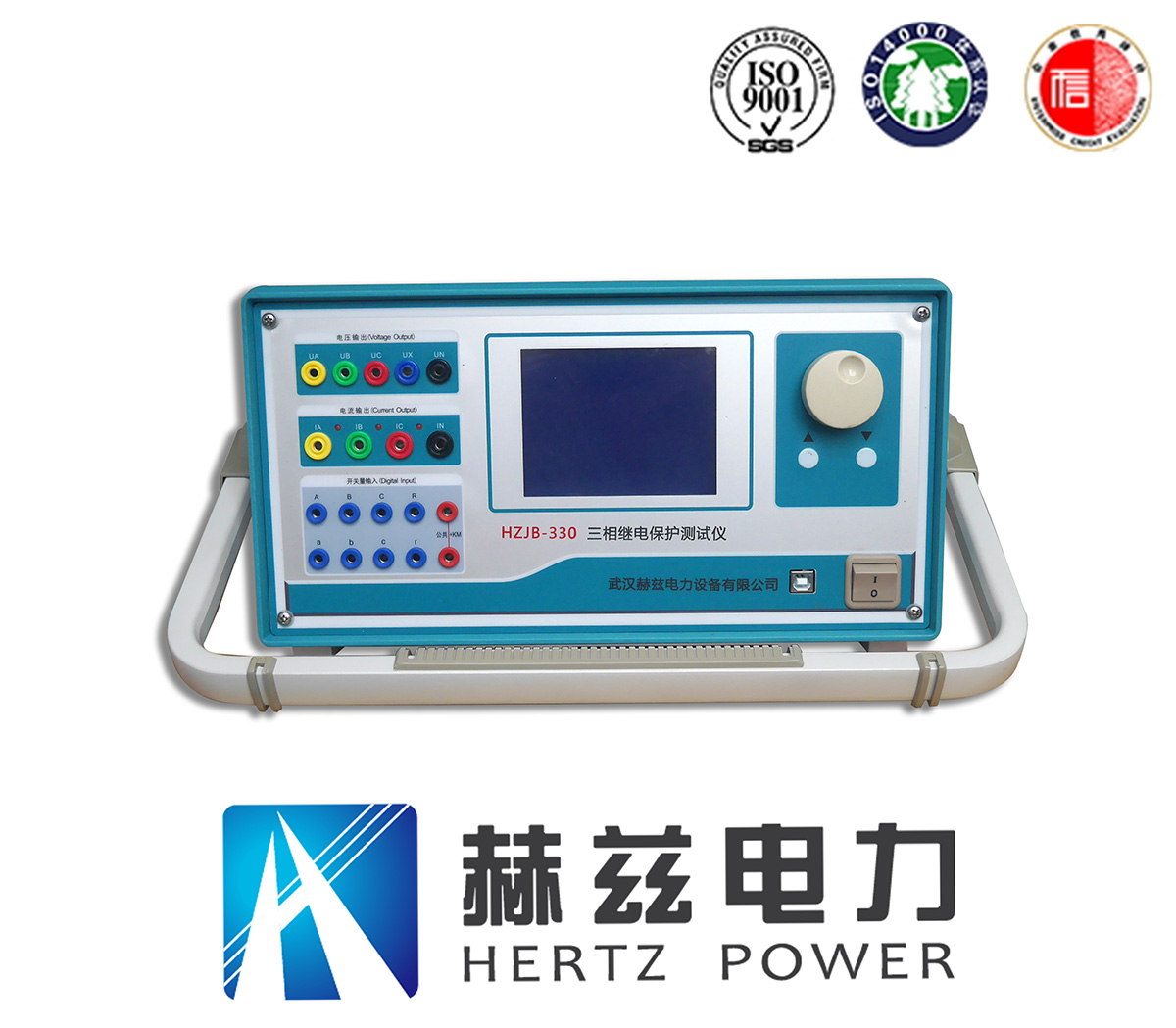

继电保护测试仪
继电保护测试仪的实验特点：
1、可以灵活控制多达9个状态输出，每个状态可以输出4相电压、3相电流
2、l状态个数可以增减，每个状态可以设置多种触发方式
3、Ux可以设置多种输出组合方式
4、可以方便灵活地模拟各种复杂的故障情况，测试复杂的逻辑组合
用继电保护测试仪做状态序列试验的设置方法：
1、状态个数的修改：
进入状态序列试验后，旋转鼠标光标默认停在状态个数编辑框上面，按下选定该编辑框后，通过左旋、右旋可以修改状态个数，状态个数最小为1，最大为9。状态个数修改后，界面左侧从上到下依次显示相应的状态框，通过旋转鼠标可以在状态个数和状态框上来回切换。当按下选定某个状态框后，旋转鼠标光标跳到参数设置框，此时可以对选定状态的参数进行修改和设置。注意，如果此时要返回到状态个数编辑框或者其它状态栏，需要按“F2”功能键来切换到状态个数栏。
2、状态参数设置：
每个状态下的交流参数均可以自由设置，方法同“交流试验”。需要模拟复杂的试验时，可以通过旋转鼠标选择界面上的“短路计算”功能自动计算得出，计算出来的数据也可以进行修改。
3、短路计算
通过旋转鼠标按下选中“短路计算”按钮后，将打开一个“短路计算”对话框，该对话框用于模拟各种故障时的短路计算，并将计算结果填入到当前状态中。需要特别注意的是：当故障类型为接地故障时，零序补偿系数要设置正确，如右图所示。短路计算对话框的具体操作和参数设置可以参照交流试验中的短路计算说明部分。
