了解变频串联谐振耐压试验装置常见故障排除方法-赫兹电力

　　了解变频串联谐振耐压试验装置常见故障排除方法，变频串联谐振耐压试验装置适用于各种需要交流耐压的场合，既能满足高电压、大容量的产品耐压需求，也能满足小容量、高电压的耐压需求。变频串联谐振是当前电力检测高压试验的一种新方法和潮流，在国内外已经得到广泛应用和认可。

　　变频串联谐振耐压试验装置常见故障排除：

　　1、通用注意事项：

　　(1)变频串联谐振耐压试验装置应由高压试验专业人员使用，使用前应仔细阅读使用说明书，并经反复操作训练。

　　(2)操作人员应不少于2人。使用时应严格遵守本单位有关高压试验的安全作业规程。

　　(3)为了保证试验的安全正确，除必须熟悉本产品说明书外，还必须严格按国家有关标准和规程进行试验操作。

　　(4)各联接线不能接错，否则可导致试验装置损坏

　　(5)本装置使用时，输出的是高电压或超高电压，必须可靠接地，注意操作安全。

　　2、常见故障原因及排除

　　(1)风扇不能启动：

　　①急停、故障保护、失谐保护后，没有按“故障复位”;

　　②内部温度过高，功率元件热保护;

　　排除方法：关断仪器电源，将仪器静置30分钟左右，重新开启电源，按仪器面板上的“复位”键，再启动仪器。

　　如果依然不能启动风扇，请和厂家，不可拆卸仪器!

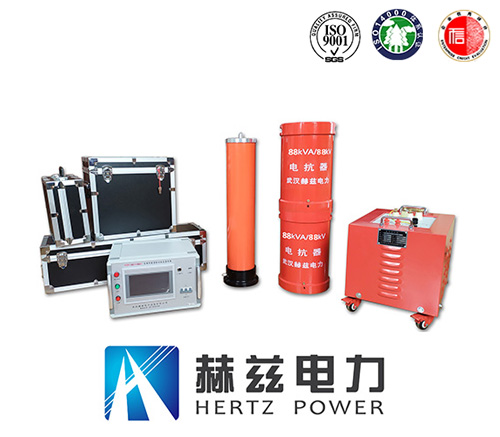

　　变频串联谐振试验装置

　　变频串联谐振试验装置

　　3、自动调谐不能完成，找不到谐振点：

　　现象：调谐曲线完全是一条直线，调谐完成后仪器提示没有谐振点

　　原因：回路接地不好，试验回路接线错误，装置某一仪器开路

　　排除方法：

　　(1)检查接地装置可靠，接地连接线是否有断开点;

　　(2)检查励磁变压器的高低压线圈的通断;

　　(3)检查每一只电抗器的通断;

　　(4)检查分压器的信号线的通断;

　　(5)检查分压器的高低压电容臂的通断;

　　(6)变频串联谐振耐压试验装置自身升压时没有谐振点，还需要检查补偿电容器的通断;

　　如果所有部件正常，依然没有谐振点，请和厂家，不可拆卸仪器!

　　4、不能升压到试验电压

　　现象：

　　(1)调谐曲线是一条曲线，有较低的尖峰;

　　(2)试验时一次电压较高，高压却较低，甚至在没有升到试验电压时，一

　　(3)次电压已经到达额定电压，回路自动降压;

　　原因：

　　(1)电抗器与试品电容量不匹配，没有准确找到谐振点;

　　(2)试品损耗较高，系统Q值太低;

　　(3)励磁变压器高压输出电压较低;

　　(4)高压连接线过长或没有采用高压放晕线

　　排除方法：

　　(1)将补偿电容器并接入试验回路，加大回路电容量;

　　(2)尽可能将多只电抗器串联，提高回路电感量;

　　(3)提高励磁变压器的输出电压;

　　(4)干燥处理被试品，提高被试品的绝缘强度，减少回路的有功损耗;

　　(5)一般在设备较高电压输出时，采用高压放晕线，或将普通高压输出线改为较短的连线，一般不超过5米。
