　　武汉赫兹电力为您讲解电缆故障测试仪操作步骤和测试时需要注意的问题，电缆故障测试仪适用于测量各种不同截面,不同介质的各种材料的电力电缆、高频同轴电缆、市话电缆、路灯电缆、地埋电线的低阻、短路、开路断线故障,以及高阻泄漏和高阻闪络性故障。

　　电缆故障测试的基本步骤：

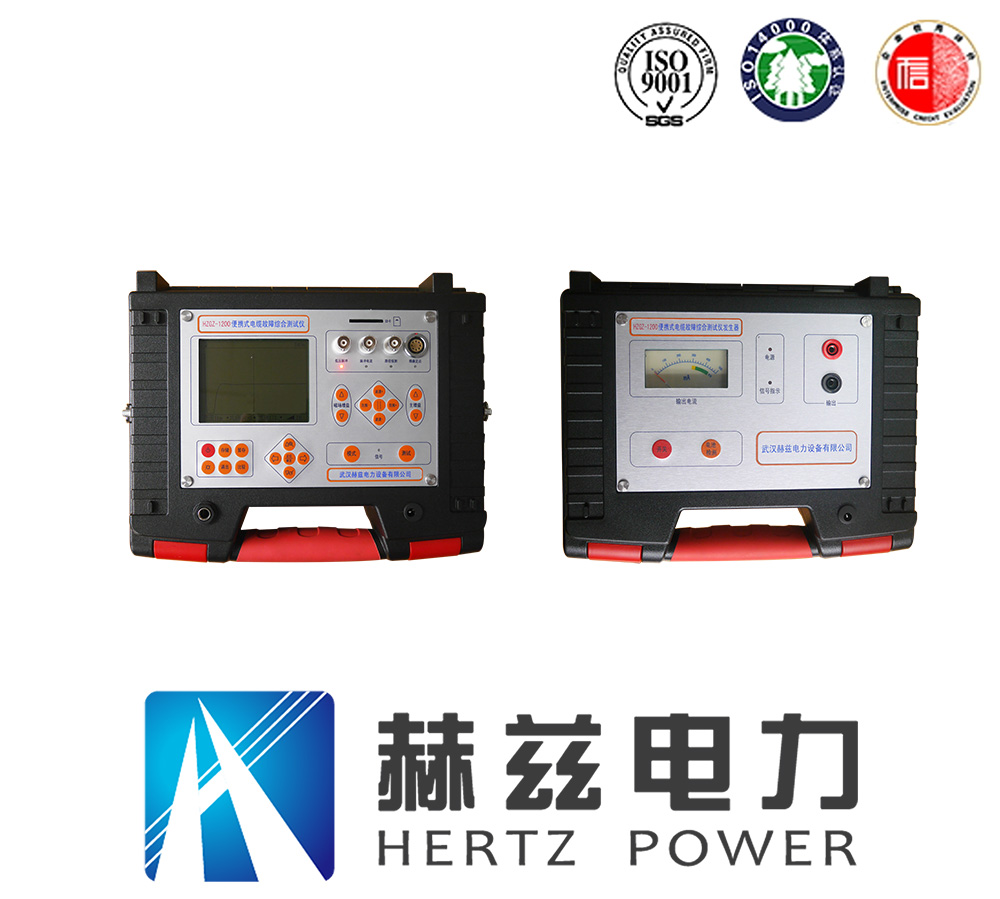

　　电缆故障测试仪

　　(1)、搞清楚故障产生的原因及电缆基本情况，例如是运行产生故障还是预试产生故障，是新电缆还是运行时间很长的电缆，电缆的大概长度，电缆中间有没有接头，电缆以前有没有出现过故障，电缆是直埋还是在电缆沟铺设，以及电缆类型等等。

　　(2)、一定要搞清楚，电缆两端必须与其它线路断开，确保电缆无电，电缆周围环境处于安全状态。

　　(3)、测试人员必须注意，每次与电缆接线前，将电缆各相线与地用短路线连接放电，放电时必须先将短路线一端接地，另一端分别接电缆各相线放电。对于其它电器，例如电容器，试验变压器等，接线及去掉连接线前也要注意先放电，后接线。总之，要形成操作习惯，不怕麻烦，每次操作前，先注意操作电器有无与电路连接，先放电再操作。

　　(4)、测试时，先用闪测仪低压脉冲功能，对电缆各相分别进行全长测试，看三相对铠装测试时，测试波形是否一致。对大部分高阻故障，各相测试波形是一致的。对低阻故障以及存在断相故障的高阻故障，故障相测试波形与测试的电缆全长就不一致，这样就可以直接用低压脉冲测试出故障距离。

　　(5)、用高压闪络法测试时，不管电缆故障是高阻故障，还是低阻故障，均可用高压冲闪法进行测试。对于用低压脉冲能够直接测试出故障距离的低阻或断线故障，一般也要用高压冲闪进行验证测试及故障点定点。

　　高压闪络法测试时，要注意，不管电缆是单相故障还是多相有故障，对一根故障相测试时，其它的电缆相线要与电缆铠装短路，以减少其它电缆的干扰，提高测试精度。

　　(6)、高压闪络法测试完毕，确定了故障距离，就可以进行故障定点。采用声磁同步定点仪时，故障定点与路径探测工作可以同步进行。

　　2、注意测试安全问题

　　故障测试安全问题分为测试人员安全及设备安全。测试人员安全要注意仪器的接地和放电，设备安全主要是正确接线，除了按说明书要求操作外，注意理解下面几点：

　　(1)、“一点接地”与“多点分开接地”：闪测仪高压冲闪法测试时，要求高压回路一点接地，即高压试验变压器、电容器的接地端直接连到电缆铠装(铠装要接地)，要用较短的线直接接铠装，不要连线过长，这主要是为了保证测试波形的标准，便于分析。对于操作箱、闪测仪等我们要直接操作的仪器，保护接地线可以另外用连线接地，一般不要与高压接地线连接在一起，这样就能保证高压接地线万一没有接好地时，操作人员的安全。

　　(2)、安全放电问题：高压冲闪法测试时，主要放高压脉冲电容器和测试电缆的高压电。要用带电阻的放电棒放电。用接地绝缘棒直接放电，冲击电流过大，会影响高压脉冲电容器的使用寿命。

　　(3)、直流供电：用带直流供电功能的闪测仪，测试时尽量用直流供电进行高压测试，这样可以防止高压冲击电流通过交流电源线对闪测仪的冲击。
