电力工作者在日常工作中经常需要检测电力设备器具的耐压性能，尤其是大容量的试品，比如高压开关,电缆等。检测耐压性能一般会使用到串联谐振试验装置，如何用串联谐振试验装置做交流耐压试验?
电力工作者使用串联谐振耐压试验装置做交流耐压试验，遵从以下几点就可以做好试验。

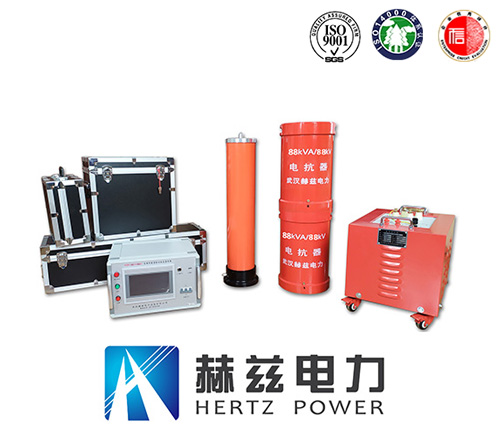

变频串联谐振试验装置
1、设备接线。设备可输入220V和380V电源，电源主机输出端接励磁变压器的输入端，信号线接分压器的信号线，地线与大地连接，励磁变压器的接地与外大地进行连接，励磁变压器的抽头接入电抗器的下端，第一节的电抗器的上端与第二节电抗器的下端进行串联，第二节电抗器的上端与第三节电抗器的下端进行串联，第三节电抗器的上端与分压器信号端进行连接，然后输出端接到试品上面即可。这里要注意，输入220V和380V在接线上有一些细微的不同。
2、设置参数。在每次试验前必须正确设置当次试验的各种参数!设置的参数有：起始频率，终止频率，起始电压，第一阶段试验电压，第一阶段试验时间等，如果没有阶段性耐压试验时，只需设置一个阶段试验电压值和相应的试验时间，其它阶段试验电压和试验时间设为0即可。
3、开始试验。开始试验可设置手动试验和自动试验，或者是半手动半自动试验。自动试验仪器在开始试验时自动升压，手动试验则需进入手动试验界面。
4、参数计算。系统会自动计算出电感、电容、频率的参数。
学会以上步骤就能很好的使用串联谐振试验装置进行交流耐压试验了。
