用直高发进行直流耐压及泄漏试验的操作步骤，赫兹电力生产的ZGF系列直流高压发生器是新一代便携式直流高压试验器。直流高压发生器主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。

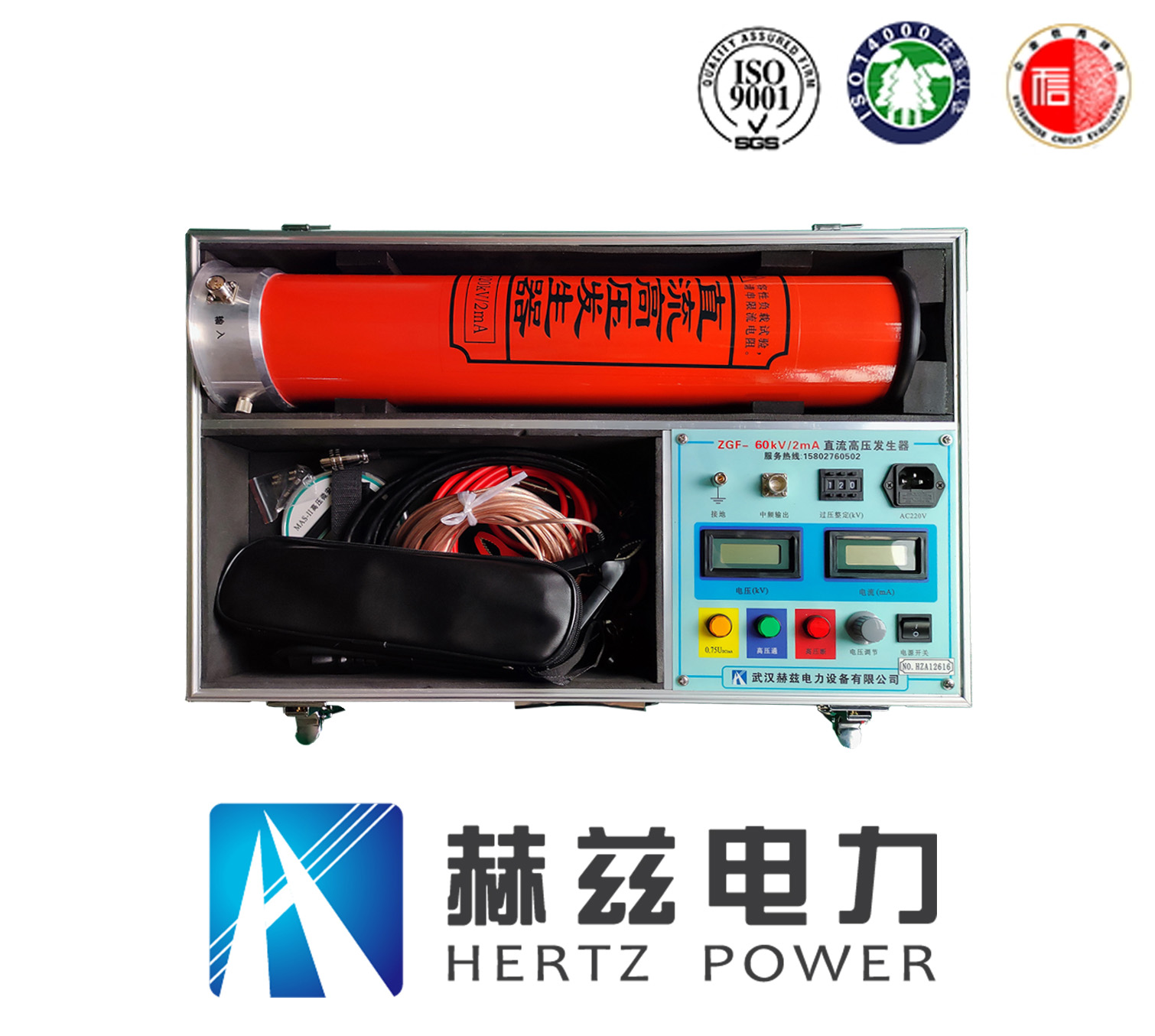

ZGF系列直流高压发生器
⑴在做负载试验前,将高压屏蔽微安表安装到高压倍压筒上的高压输出端上,并将配套的专用屏蔽线分别接到微安表上和被试品上(详细请见高压屏蔽微安表使用说明书)。
⑵检查仪器、放电棒、倍压筒、试品联接线、接地线是否正确,接地线联接是否可靠,检查高压安全距离是否符合要求,方可开始进行试品的高压试验。
⑶检查确认仪器等无异常情况后,接通单相交流220V电源开关,此时绿灯亮,表示电源接通。再按设定键进入试验设定界面后方可开始进行试品的直流泄漏和直流耐压试验。
⑷按红色按钮,则红灯亮,表示高压接通,待升高压。
⑸顺时针方向平缓调节调压电位器粗调和细调,输出端即从零开始升压。升压速度以每秒3-5kV上升试验电压为宜。对于大电容试品升压时更要缓慢升压,否则可能导致电压过冲,还需监视电流表充电电流不超过直流发生器的最大充电电流。当升到所需的电压或电流后,按规定时间记录电流表及电压表的读数。
⑹试验完毕后,降压,将调压电位器粗调和细调回零后,随后按绿色按钮,切断高压并关闭电源开关。
⑺试验完毕后,应用放电棒对试品进行多次放电,放电后方可靠近试品和拆线工作(放电请详细见放电棒使用说明书)。
