电气产品在正常使用时，由于一些通过大电流元件的发热，导致自身的温升过高，长时间在这种状态下工作，可能降低绝缘材料性能，从而导致设备电击、烫伤或着火危险。
设备内部过高的温度也会影响产品性能，甚至导致绝缘等级下降或者增加产品的不稳定性。
因此在产品设计过程中，温升试验是保证产品安全稳定工作的重要试验项目。
温升试验是什么
温升是指电子电气设备中的各个部件高出环境的温度。
温升试验是电气产品试验中常规的试验项目，对于派生产品或正常产品，由于产品工艺的重大改变，主要部件原材料的代用，出厂产品中实测损耗值超出标准，怀疑能否达到额定功率时，均要进行温升试验。

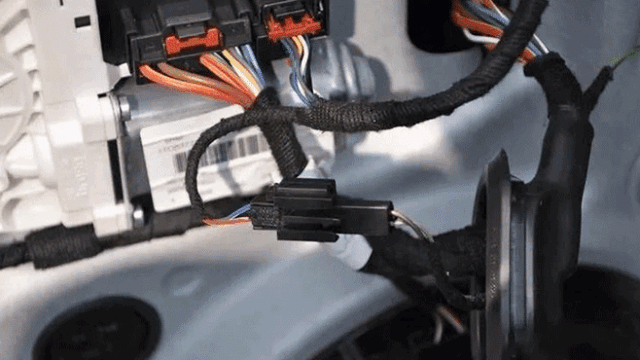

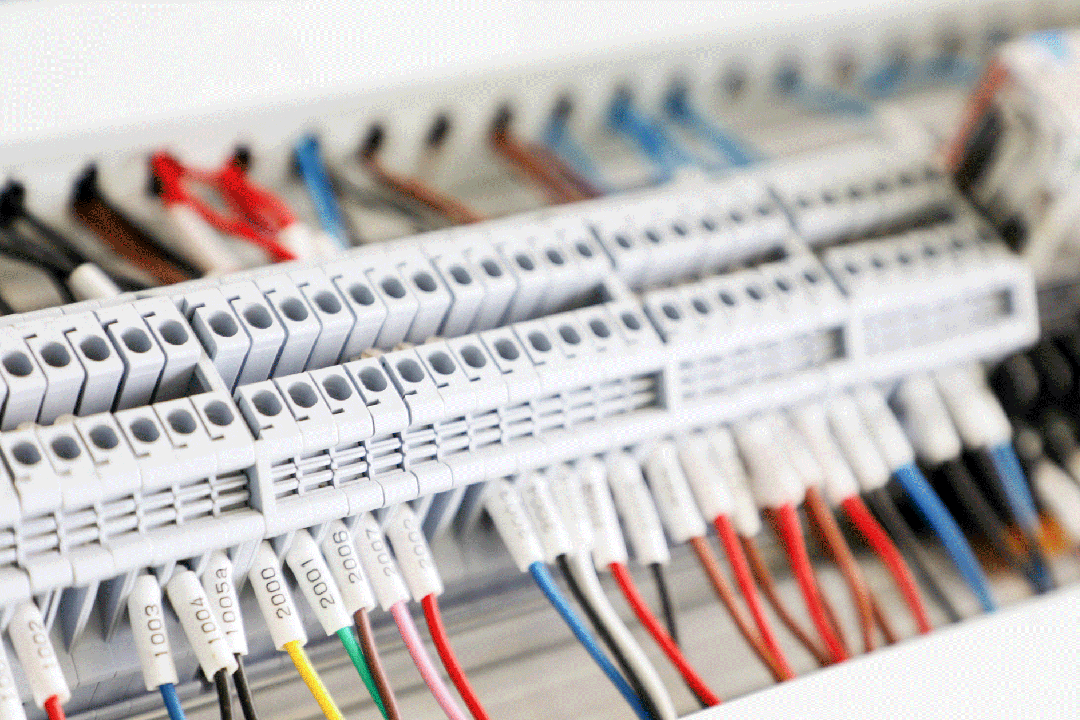

温升测试主要是针对电源线接头、插座、接线端子、连接器、开关等电连接设备的安全性能检测。
温升试验的目的
温升试验的目的是测试电器产品及部件的温度变化情况，评判产品在温度变化条件下的存贮或工作适应性。
鉴定性试验目的是检查产品是否达到有关标准的要求
改进试验主要用作评定产品在温度变化条件下的耐久性和可靠性
温升测试方法
试验方法主要有热电偶法和电阻法。
1、热电偶法
将热电偶粘贴在设备部件表面，通过测量仪器设备部件表面的温度来计算出温升。
用热电偶法测量温升时，应当提前考虑：热电偶、温度测量仪、胶黏剂、测试的环境条件、试验工程师的操作水平等因素的影响，并将这些影响因素控制在最小。
2、电阻法
在一定的温度范围内，电机绕组的电阻值将随着温度的上升而相应地增加，其阻值与温度之间存在着一定的函数关系。
根据这一原理，可以通过测定电机绕组的电阻来确定其温度。
温升测试流程
1、确定受测的元器件；
2、将热电偶粘到受测的元器件上；
3、开机，将输入电压调到额定电压的上限或额定电压范围的上限，输入频率调到额定频率的下限或额定频率范围的下限，输出负载调到要求的大小；
4、让受试设备持续工作，直至受试设备达到热平衡；
5、记录热电偶的读数；
注：如果热电偶的读数在30分钟内的变化小于1℃，则可认为热电偶达到了热平衡。
试验参考标准
|
GB 8898-2011 |
IEC 60065-2014 |
|
GB 4943.1-2011 |
GB 4706.1-2005 |
|
IEC 60335-1-2020 |
GB 7000.1-2015 |
|
IEC 60598-1-2020 |
GB/T 2423.22-2012 |
|
IEC 60068-2-14-2009 |
EN 60068-2-14-2009 |

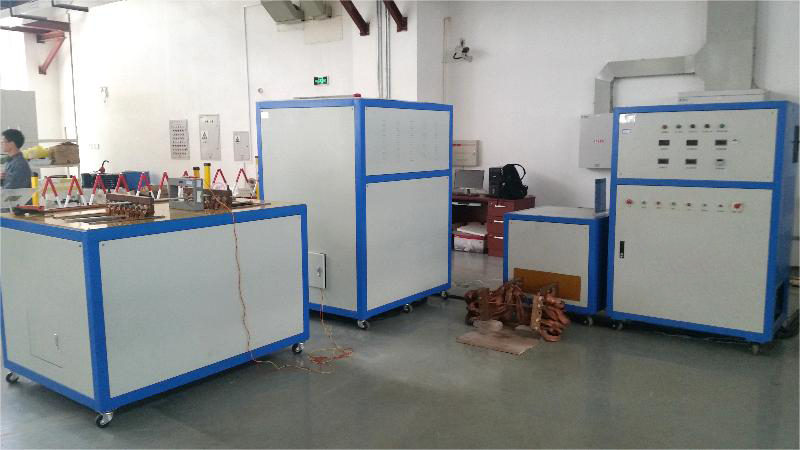

1、内置高配置工控机，采用可编程控制器PLC作为中心处理器；
2、进口PC机真彩大液晶触摸屏操作，采用支持现场总线技术的智能型传感器，实现数据传送的全数字化；
3、本仪器测试方法有全自动测试与手动测试两种方法，只需设置简单的试验电流与时间即可。带有自动稳流系统；
4、只需设置好目标电流即可，无需人工监控，仅需设定测试、电流和步长，省去手动调压、人工记录、描绘曲线等烦琐劳动，减小劳动强度，提高工作效率也可工作结束后把数据读到电脑上查看即可；
5、有超过限定值自动报警功能具有可靠的过热、过流、过压及短路自我保护功能；
6、人性化界面，软件界面友好，全中文操作界面，控制软件具备数据记录、并可将电流、温度波形存储，数据管理、报表、打印等多种实用功能；
7、自动调节交流恒流源满足GB 7251.1～ GB 7251.5标准中低压成套开关柜（含有多路输出的控制柜如GCK,MNS等）的温升试验，自动调节交流恒流源应能在温升试验中实现多台恒流电源并机运行（应提供用户使用多台恒流源并机运行的证实材料复印件，如GCK或MNS等的温升试验）；
8、带三相自动平衡系统，保证三相平衡输出，输出电流采样采用0.05级电流互感器并采用当前最新电力电子技术，抗干扰能力强，输出精度高，最高可达0.2级；
9、配有精度调整菜单，用户可自行调整误差值。程控交流恒流电源可实现全智能校正，在设备可调范围内自动生成多段校正系数，确保恒流电源稳流精度；
10、可根据用户要求定制测试模块，软件终身免费升级；
11、三相功率补偿。
