4. 用电设备：
       用电设备是用户所使用的电器设备，包括电动机、照明设备、家用电器等。这些用电设备通过配电系统所提供的电能进行工作。

5. 控制保护装置：
       控制保护装置的作用是在配电系统出现异常情况时，及时切断故障线路或保护重要设备，以防止事故扩大。控制保护装置包括继电器、熔断器、避雷器等。

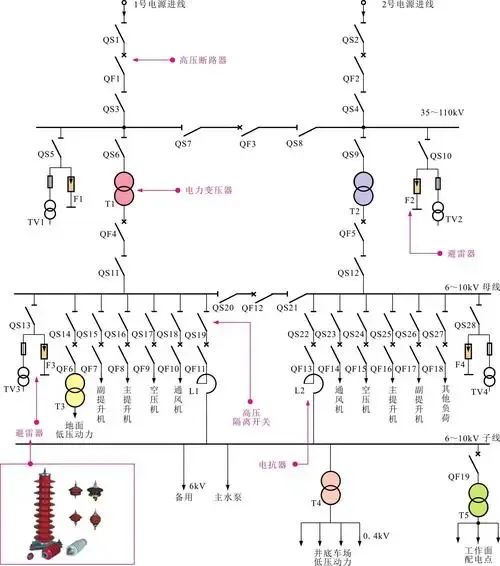

       配电系统的基本结构可以根据不同的电压等级和供电方式进行分类。常见的配电系统结构有放射式、树干式、环式等。其中，放射式配电系统的特点是各负荷独立受电，当某一线路发生故障时，不会影响到其他线路的正常运行;树干式配电系统的特点是多个用户共用一条供电线路，适用于用电负荷较为集中的情况;环式配电系统的特点是各段线路首尾相连，可以提供两个方向的电源，以提高供电的可靠性。

       配电系统是一个复杂的网络系统，其组成和基本结构需要根据实际情况进行合理的设计和配置，以确保电能的安全、稳定、高效地传输到用户端。

配电系统特点及现状
1  配电系统特点：
(1)配电系统结构复杂：配电系统涉及多个设备、线路和用户，需要综合考虑电压等级、用电负荷、地理环境等多种因素，进行合理的设计和配置。
(2)配电设备种类繁多：配电设备包括变压器、断路器、隔离开关、电容器等，其种类繁多，规格型号各异，需要针对不同的应用场景进行选择和配置。
(3)配电系统对供电可靠性要求高：配电系统直接面向用户，一旦发生故障或停电，将会对用户的生产和生活造成严重影响。因此，配电系统必须具备高可靠性和稳定性。
(4)配电系统自动化水平不断提高：随着技术的发展和进步，配电系统的自动化水平不断提高，可以通过自动化设备和技术实现远程监控、自动控制和智能调度等功能，提高了配电系统的运行效率和供电质量。

2  配电系统现状：
(1)配电设备老化严重：在我国，部分地区的配电设备使用年限过长，设备老化严重，存在安全隐患。同时，由于配电设备种类繁多，规格型号各异，更新和维护成本较高，给配电系统的管理和维护带来一定困难。
(2)配电自动化水平有待提高：虽然我国的配电自动化水平已经取得了一定的进展，但在一些地区和领域，配电自动化水平仍然较低，无法满足现代社会对电力供应的需求。
(3)配电网架结构不合理：部分地区的配电网架结构不合理，线路容量不足，导致在高峰用电时段容易出现线路过载的情况，影响供电的稳定性和可靠性。
(4)管理体制不完善：配电系统的管理体制不完善，存在多头管理、职责不清等问题。同时，由于配电系统涉及的设备和领域较多，需要跨部门、跨领域的协同管理，但目前协同机制不够完善，导致管理和维护效率不高。
配电系统是一个复杂的网络系统，其特点是需要综合考虑多种因素进行设计和配置;其现状是存在一些问题，如设备老化、自动化水平低、网架结构不合理和管理体制不完善等。为了提高配电系统的运行效率和供电质量，需要加强设备的更新和维护、提高自动化水平、优化网架结构和管理体制等方面的改进和提升。

配电网中性点接地方式
1.中性点不接地方式：
       这种方式适用于对地电容电流较小的配电网，优点是简单且不需要附加设备，运行方便;缺点是在单相接地故障时，流过故障点的电流仅为电网对地的电容电流，其值很小，需装设绝缘监察装置，以便及时发现单相接地故障，迅速处理，避免故障发展为两相短路，造成停电事故。

2. 中性点经消弧线圈接地方式：
       这种方式适用于对地电容电流较大的配电网，优点是能够解决中性点不接地系统单相接地电流大，电弧不能熄灭的问题;缺点是需要附加设备，投资较大，且运行维护较为复杂。

3.  中性点经电阻接地方式：
       这种方式适用于电缆线路为主的配电网，优点是能够降低接地电流的幅值，有利于提高配电网的供电可靠性;缺点是需要附加设备，投资较大，且需要考虑系统运行方式的灵活性。

       在实际应用中，需要根据配电网的实际情况和运行要求选择合适的接地方式。同时，还需要加强设备的维护和检修，确保中性点接地方式的正常运行和安全性。
