配电箱（JP柜）
本文件规定了国家电网有限公司对配电箱（JP柜）产品供应商的资质条件以及制造能力信息进行核实的依据。附录A试验报告包含试验项目
配电箱（JP柜）产品的型式试验报告应包括：
a）一般检查（布线，操作性能和功能）。
b）电气间隙和爬电距离验证。
c）▲工频耐受试验（介电性能）。
d）▲冲击耐受电压（介电性能）。
e）机械通电操作验证（机械操作、通电操作试验）。
f）保护电路有效性验证（电击防护和保护电路完整性）。
g）温升极限试验（温升验证）。
h）电容放电试验（适用带无功补偿型）。
i）涌流试验（适用带无功补偿型）。
j）▲工频过电压保护试验（适用带无功补偿型）。
k）▲装置的防护等级（不低于IP44）。
l）▲短路耐受强度。
m）▲电磁兼容性验证（适用带无功补偿型）。
n）▲动态响应时间检测（适用带无功补偿型）。
o）噪声测试（仅适用有抑制谐波或滤波功能的装置）。
p）缺相保护试验（仅适用于有缺相保护的装置）。
q）抑制谐波或滤波功能验证（仅适用有抑制谐波或滤波功能的装置）。
r）▲环境温度性能试验（基本环境试验，仅适用于户外型装置）。
附录B生产设备
表B.1生产设备数据表
附录C试验检测设备
试验现场应具备如下的试验检测设备：

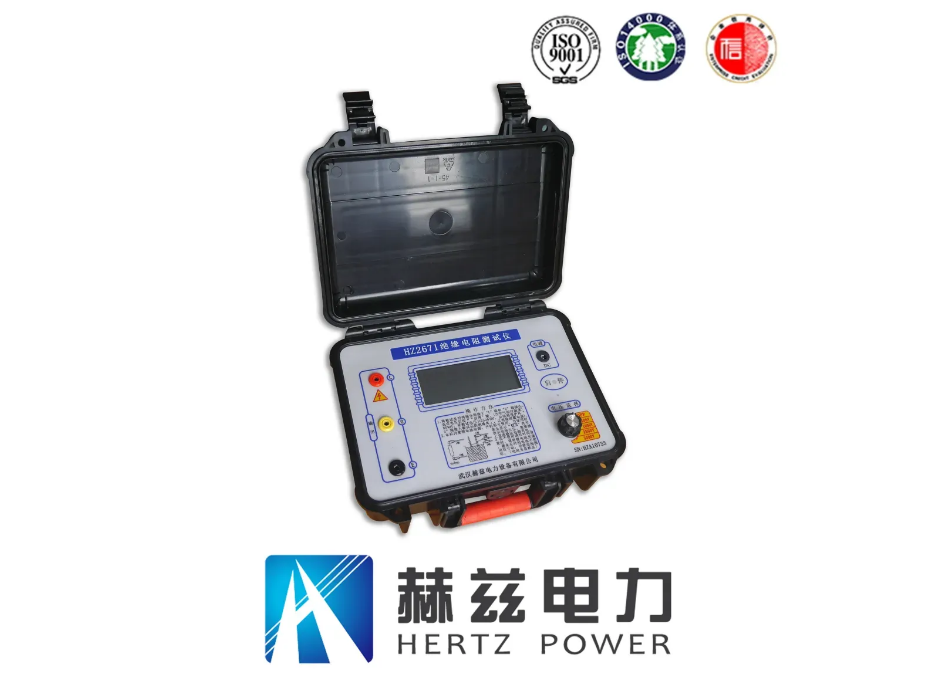

a）※HZ2671绝缘电阻测试仪。
b）※HZ2672微电阻测试设备（保护电路有效性验证的相关试验检测设备）。
c）※HZGK通电试验台。
d）※HZ2672A工频耐压测试仪。
e）LBQ-II漏电保护器测试仪。
f）HZCJ-12kV或者HZCJ-20kV冲击耐压测试仪。
附录D出厂试验项目
产品出厂试验报告中应包含以下内容：
a）一般检查（布线，操作性能和功能）。
b）通电操作试验。
c）保护电路有效性试验。
d）介电性能。
e）工频过电压保护试验（适用带无功补偿型）。
