对于新投产的线路或更改后的线路,必须进行相位、相序核对,与并列有关的二次回路检修时改动过,也须核对相位、相序。若相位或相序不同的交流电源并列或合环,将产生很大的电流,巨大的电流会造成发电机或电气设备的损坏,因此需要核相。为了正确的并列，不但要一次相序和相位正确，还要求二次相位和相序正确，否则也会发生非同期并列。
变压器大修后为什么要先进行核相后才能投运？
大修的时候，一般都要打开软连接或者引线头，为了防止弄错相序。这是必须的，如果相位不对应，将来变压器就可能无法和系统并网，另外，将会造成系统以前存在的并列点，无法并列。因为交流电的三个因素：频率，相位，电压。如果相位不对了并上也会非同期并列，造成变压器损坏。比如以前是，A,B,C 变成了现在A,C,B 。
高压线路为什么要核相？
核相是针对二路电源而言的。二路电源需要向同一个用电设备供电时，在投入时，要在并列点进行核相。若二路电源需要并列倒电时，若不核相，由于安装接线错误，可能出现相序（相位）不一致，引起短路事故，影响正常供电。若二路电源需要停电倒电时，若不核相，可能由于相序不一致，引起三相设备的非正常运行，如电机的反转。因此，在第二路电源投入时，一定要与第一路电源进行核相。
如何核相？
核相一般先用相序表检查相序正确，然后再测量两个需要核相的电源的各相间电压值，如两个都是400V,同名相之间的电压应该为0V，不同名相之间的电压应该为400V。要是检查厂内的接线桩头和外网连接后相位的对应，不对应那事就大去了，轻则损坏设备，重则人身伤亡都有啊，做这个工作得是专门有这方面技术的一般是一次、二次人员共同做的，是电气必不可少的试验。
什么是核相器？
电力系统核对相位使用的一种仪器，可检查额定电压的存在。电力系统核对相位是经常性的工作。传统的定相方法多数采用电压互感器或高压验电器。这些方法前者设备笨重，后者依靠微弱的辉光指示容易出现误判断。核相器使高压定相这项危险性较大的而又必不可少的工作安全可靠，指针显示一目了然，重量只有互感器的1/10－1/20、携带方便。 由于空载电流增大，使电动机功率因素降低。当保持电动机额定电压UN和额定电流IN不变时，则电动机的输出功率因功率因数降低而降低。如果电动机是在额定负载下运行，那么电动机会因电流过大而发热。

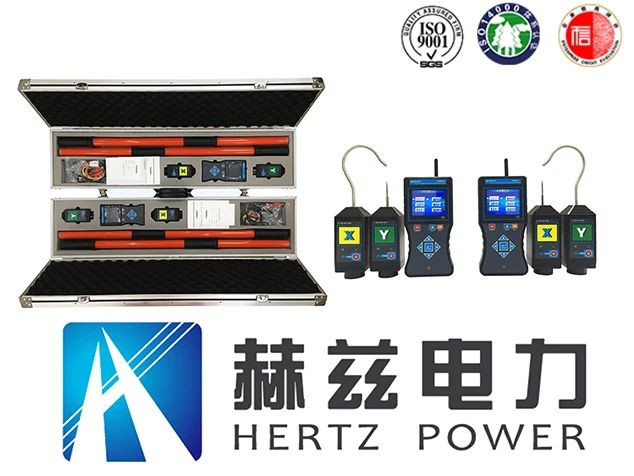

核相仪功能介绍（以HZHX-Y 无线高压卫星授时远程核相仪为例）
HZHX-Y无线高压卫星授时远程核相仪又名无线高压卫星授时远程核相器，由X接收器、Y接收器、X探测器、Y探测器、伸缩绝缘杆等组成，同时具有普通核相仪的功能。卫星授时核相能实现超远距离核相、地下室核相、矿井下核相，授时精度小于30nS。接收器采用3.5寸真彩液晶屏，内置六合一多模卫星授时模块，支持多种卫星导航系统，包括中国的 BDS（北斗卫星导航系统），美国的GPS，俄罗斯的GLONASS，欧盟的GALILEO，日本的QZSS以及卫星增强系统SBAS（WAAS，EGNOS，GAGAN，MSAS），包含32个跟踪通道，可以同时接收六种卫星授时系统的GNSS信号，并且实现联合授时，确保核相精准。接收器同屏显示实时相位、频率，具有“X信号正常、Y信号正常、同相、异相”等语音提示，清晰直观。空旷地面普通核相距离可达160m，卫星授时核相距离大于500km，能对10V～550kV的电压线路全智能核相，也可用于高压线路和完全密封的环网柜低压感应点核相，其中35kV以下的裸导线探测器可以直接接触核相，35kV以上的裸导线采用非接触式核相，非接触核相是将探测器逐渐靠近被测导线，当感应到电场信号时就可以完成核相，这样无需直接接触高压导线，更加安全！本核相仪还同时具有高压验电器、高压相位表、高压相序表的功能，可以用于验电、相序测试，变压器组别判断等。
高压核相仪如何工作
1．基本操作
接收器和探测器都是按POWER键开关机。探测器开机后LED指示灯亮，进入测试模式。若开机后LED慢闪，探测器电池电量不足，需要充电，充电时LED快闪。开机15分钟后LED持续慢闪，提示探测器将自动关机，此时按POWER键探测器能继续工作。接收器开机后，LCD显示，按上下箭头键可以调节LCD背光亮度。接收器开机15分钟后LCD闪烁，提示接收器将自动关机，此时按POWER键接收器能继续工作。
按HOLD键锁定并存储数据，锁定数据时HOLD符号指示，仪表可以存储9999组数据。
按箭头键键移动光标或查阅数据，左右箭头键选择步进值+1、-1、+10、-10、+100，-100，按ENTER键确认查阅所存数据。
按ESC键退出当前目录返回测量界面。
进入数据删除模式，选择“是”按ENTER键确认删除存储的所有数据，数据删除后将不能恢复，请谨慎操作。
核相距离模式设置： 长按探测器POWER键3秒进入核相距离模式设置，短按探测器POWER键可切换长距离模式和短距离模式，长距离约1600米，短距离约150米，长距离模式LED持续快闪，短距离模式LED持续慢闪，长按探测器POWER键3秒退出设置模式。
2．测试
接触核相：当裸导线电压低于35kV时，或110kV以下具有安全绝缘外皮的导线，可以将探测器探针或探钩接触导线核相。极低电压时，例如低于60V，必须接触核相。核相时，探测器自动调节电场感应强度，根据电场强弱自动增强和减弱信号放大倍数，便于线路密集的场所核相。

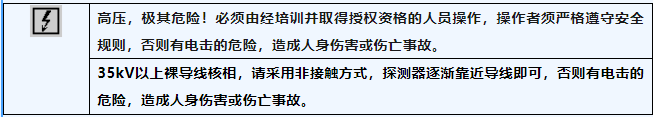

非接触核相：当裸导线电压高于35kV时，探测器逐渐靠近导线(不用接触导线)，探测器感应到电场时发出“嘟--嘟--嘟”蜂鸣声，即可完成核相。
自校验核相：去现场核相前可先在实验室或办公室做自校验，以确认仪表能正常工作。先将自校线插头插入220V电源插座，再将自校线的两个夹子分别接触XY探测器的探针或探钩，在同一条火线上自校验核相，主机指示为同相，若无信号，可能自校线插头插反，拔出重插即可。
低压核相：若导线电压低于100V，可使用辅助测试线，圆孔端插入子机充电孔，鄂鱼夹端接地；导线电压高于220V禁止使用辅助测试线。
变压器如何核相？
应先用运行的变压器校对两母线上电压互感器的相位，然后用新投入的变压器向一级母线充电，再进行核相，一般使用相位表或电压表，如测得结果为，两同相电压等于零，非同相为线电压，则说明两变压器相序一致。
变电所两电源核相的问题
A----A 115V A----B 330V A----C 440V B----A 440VB----B 115V B----C 330V C----A 330V C----B 440V C----C 115V
为什么会出现这种情况呢？
校相应该是在高压侧校，你的数值很象是用电压互感器校相时得到的数值，电压互感器有两个端子，要找对才行。还有，你的两台变压器的联结组别、二次侧电压是相同的吗?高压校相简单、可靠，可以自己做一个高压校相器，找一个400V电压表，测得表内阻，得出表正常使用时的电流，再根据串联电阻分压原理使表正常工作电流乘以一个合适的电阻，使其分压，做分压电阻时一定要考虑到用交流电的最大值来算。
高压核相中的疑问
10kv两路供电电源在送电之前能核相吗？怎么核实相序一致。要是不能的话，送电之后怎么核实。
送电前和送电后都要核相，送电前可以看，送电后有核相的仪器。
6KV PT二次核相相差10V，供电方式是一路进线送点，母联投入带全段。
两段PT的一次电压是从一个进线过来的，按理说二次核相压差应该为零，但实际却产生了10V的压差！！！接线没错，请高手解释一下产生压差的原因。再给点现场发现的症状，相电压中相高，线电压正常！！
1、可能是其中的一个PT有问题。具体是PT本身有问题，另一个是测量回路有问题。要是PT本身有问题，如果两段现在还没带负荷，那就将进线停掉，单独对两个PT做试验，可以在一次加相同的电压，在二次测量值是否一致。但是根据本人经验，除非在一次加将进6KV的高压，否则很难测量它们的差距。要是测量回路有问题，PT是标准的星星角接法，首先检查二次接地是否有虚接现象，需检查所有端子是否有虚接现象（包括PT二次出线、与小母线的连接）。
2 、中线电压高，首先看进线中线的电压是否偏高，电网电压有时候波动比较大，这是正常的。
