本规范规定了生产经营单位用电系统、新建扩建、检维修、改造、办公区域、员工宿舍等电气线路接地规定。
2 、规范性引用文件
GB14052— 《系统接地的形式及安全要求》
GB50054— 《低压配电设计规范》
GB 50169—《电气装置安装工程接地装置施工及验收柜范》
3 、 术语和定义GB50054— 《低压配电设计规范》
GB 50169—《电气装置安装工程接地装置施工及验收柜范》
电气系统配置保护方法有：保护接地、保护接零、重复接地、工作接地等。电气设备的某个部分与大地之间作良好的电气联接称为接地。与大地土壤直接接触的金属导体或金属导体组称为接地体：联接电气设备应接地部分与接地体的金属导体称为接地线；接地体和接地线统称为接地装置。
4 、 接地概念及种类
（1）防雷接地 ：为把雷电迅速引入大地，以防止雷害为目的的接地。防雷装置如与电报设备的工作接地合用一个总的接地网时，接地电阻应符合其最小值要求。
（2）交流工作接地：将电力系统中的某一点，直接或经特殊设备与大地作金属连接。工作接地主要指的是变压器中性点或中性线（N 线）接地。N 线必须用铜芯绝缘线。在配电中存在辅助等电位接线端子，等电位接线 端子一般均在箱柜内。必须注意，该接线端子不能外露；不能与其它接地系统，如直流接地、屏蔽接地、防静电接地等混接；也不能与 PE 线连接。
（3）安全保护接地 ：安全保护接地就是将电气设备不带电的金属部分与接地体之间作良好的金属连接。即将大楼内的用电设备以及设备附近的一 些金属构件，有 PE 线连接起来，但严禁将 PE 线与 N 线连接。
（4）直流接地 ：为了使各个电子设备的准确性好、稳定性高，除了需要一个稳定的供电电源外，还必须具备一个稳定的基准电位。可采用较大截面积的绝缘铜芯线作为引线，一端直接与基准电位连接，另一端供电子设备直流接地。

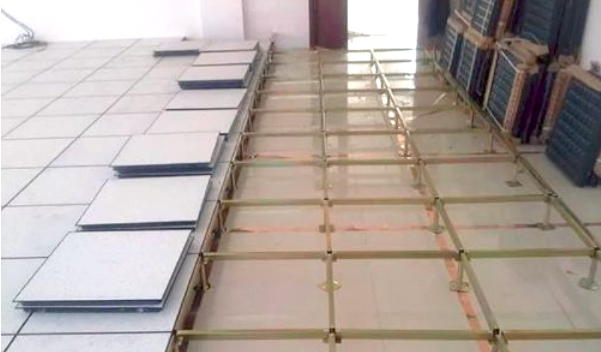

（5）防静电接地：为防止智能化大楼内电子计算机机房干燥环境产生的静电对电子设备的干扰而进行的接地称为防静电接地。
（6）屏蔽接地：为了防止外来的电磁场干扰，将电子设备外壳体及设备内外的屏蔽线或所穿金属管进行的接地，称为屏蔽接地。
（7）功率接地系统 ：电子设备中，为防止各种频率的干扰电压通过交直流电源线侵入，影响低电平信号的工作而装有交直流滤波器，滤波器的接地称功率接地。
（8）标准接地电阻规范要求见下表
5 、 接地的作用分有保护接地、工作接地、防静电接地三类
（1）电气设备的金属外壳，混凝土、电杆等，由于绝缘损坏有可能带电，为了防止这种情况危及人身安全，避免发生人体触电事故，将电气设备的金属外壳与接地装置联接的方式保护接地，当人体触及到外壳已带电的电气设备时，由于接地体的接触电阻远小于人体电阻，绝大部分电流经接地体进入大地，只有很小部分流过人体，不致对人的生命造成危害。
（2）为了保证电气设备在正常和事故情况下可靠的工作而进行的接地称为工作接地，如中性点直接接地和间接接地以及零线的重复接地、防雷接地等都是工作接地。为了将雷电引入地下，将防雷设备（避雷针等）的接地端与大地相连，以消除雷电过电压对电气设备、人身财产的危害的接地，也称过电压保护接地。
（3）防止静电危险影响而将易燃油、天然气贮藏罐和管道、电子设备等的接地称为防静电接地。
6、电气设备通过接地装置和大地之间的电阻称为接地电阻，它包含五个部分
（1）电气设备和接地线的接触电阻。
（2）接地线本身的电阻。
（3）接地体本身的电阻。
（4）接地体和大地的接触电阻。
（5）大地的电阻。
7 、不同的电气设备对接地电阻有不同的要求
（1）大接地短路电流系统R≤0.5欧 ；
（2）容量在100kVA以上的变压器或发电机R≤4欧 ；
（3）阀型避雷器R≤5欧 ；
（4）独立避雷针、小接地电流系统、容量在100kVA及以下的变压器或发电机、高低压设备共用的接地均R≤10欧 ；
（5）低压线路金属杆、水泥杆及烟囱的接地R≤30欧 。
8 、 装设接地装置的要求
（1）接地线一般用40mm×4mm的镀锌扁钢。
（2）接地体用镀锌钢管或角钢。钢管直径为50mm，管壁厚不小于3.5mm，长度2～3m。角钢以50mm×50mm×5mm为宜。
（3）接地体的顶端距地面0.5～0.8m，以避开冻土层，钢管或角钢的根数视接地体周围的土壤电阻率而定，一般不少于两根，每根的间距为3～5m
（4）接地体距建筑物的距离在1.5m以上，与独立的避雷针接地体的距离大于3m。
（5）接地线与接地体的联接应使用搭接焊。
