干货讲堂 | 一级配电箱、二级配电箱和三级配电箱的含义及其作用

       配电箱的一级、二、三级箱是啥意思？这是相对而言的问题。我们做个假设：有一个新建的小区引进一条10kV进线，建了一个配电室，从变压器低压端出线0.4kV到配电柜（一级配电柜），（微信公众号：电气知识课堂）再引出线到每栋楼的配电箱（二级配电箱），再出线到每个单元楼的配电柜（三级配电），最终入户。

       一般一级配电不允许直接带用电设备，二级配电后面会带动力设备，因为它是三相电，三级配电就是市电了（220V）。至于里面的设备有一定的差异：一级配电柜里面一般有隔离刀闸、断路器、漏电保护器等，（微信公众号：电气知识课堂）二级里面是一个大的三相断路器、三级是单相的断路器。当然这是举例子，要根据不同的用电负荷来选设备。

一级配电箱：可以理解为工地或项目的总配电箱（一般只有1个）；

二级配电箱：各楼层或各栋楼的配电箱（按实际）；

三级配电箱：即各用电器的最后接线箱，可以活动，可以固定，切记漏电保护开关是最后的，（微信公众号：电气知识课堂）从漏电保护开关接用电器。（要求一机一漏，不能多接）配电箱的要求可以按工程的用电方案，没有的话可以去样板工地看看（例如大项目，一般都很正规）。

一级配电箱、二级配电箱和三级配电的区别

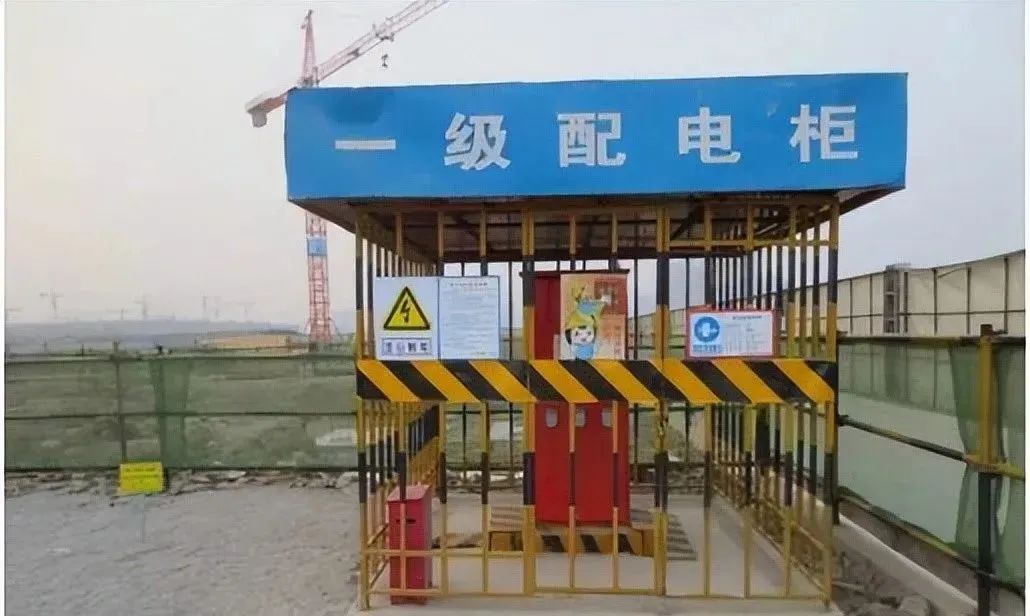

（1）一级配电箱

       施工用电配电柜作建筑工地施工用电用，是专门针对工程施工现场情况比较特殊而设计，符合建设部门有关施工用电规范标准。（微信公众号：电气知识课堂）全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的,非常适合各类达标工程采用。一级柜采用下进下出线,前开门，主母线采用铜排连接,接触良好，内带计量系统.安全美观，防雨箱顶适合野外工作。

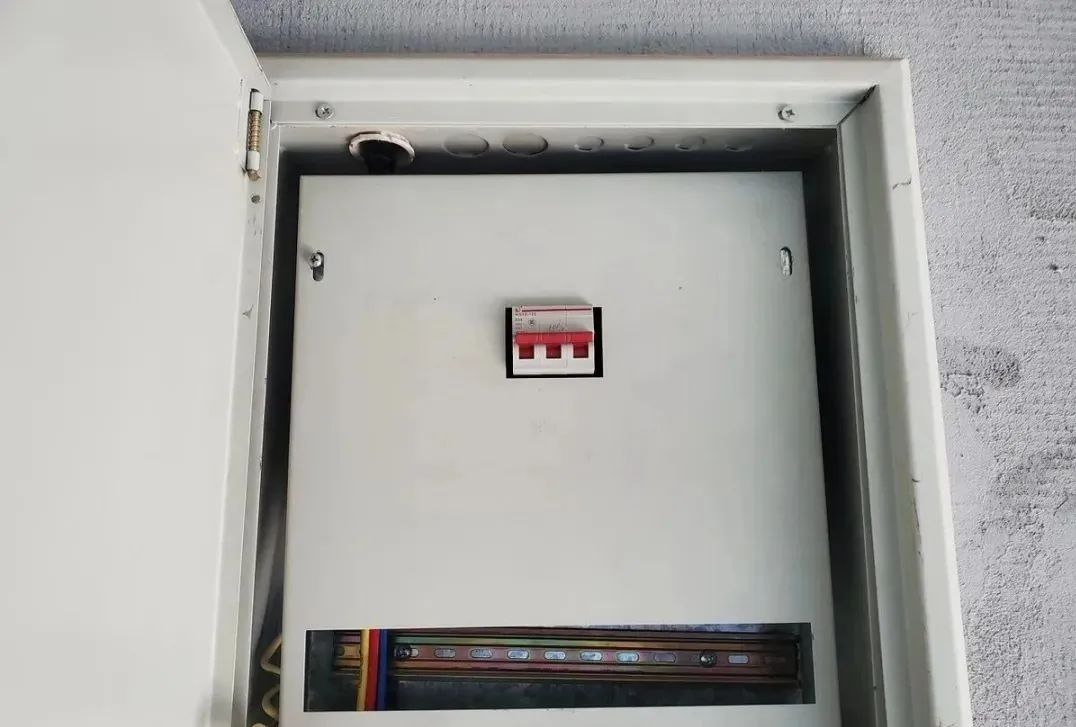

（2）二级配电箱

       适用建筑工地施工用电，是专门针对工程施工现场情况比较特殊而设计，符合建设部门有关施工用电规范标准。全套产品能组成完整施工用电三级保护系统、（微信公众号：电气知识课堂）达到一机一闸一保护的目的。二级箱采用内外门设计，外表喷塑.安全美观，防雨箱顶适合野外工作。

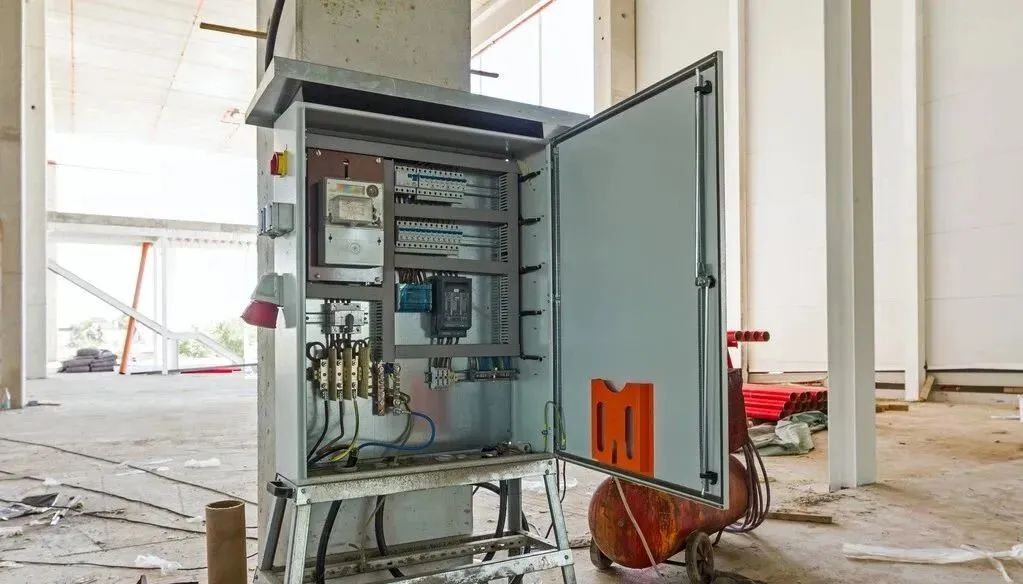

（3）三级配电

       即在总配电箱下设分配电箱，分配电箱下设开关箱，开关箱下设用电设备，形成三级配电。“两级保护”主要是指采用漏电保护措施，除在末级开关箱内加装漏电保护器外，还要在上一级分配电箱或总配电箱中加装一级漏电保护器，总体上形成两级保护。

       “一机、一闸、一漏、一箱、一锁”的原则，即严禁同一个开关电器直接控制二台及二台以上用电设备（含插座）。
