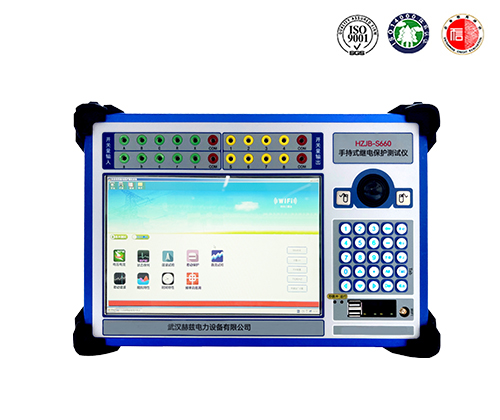

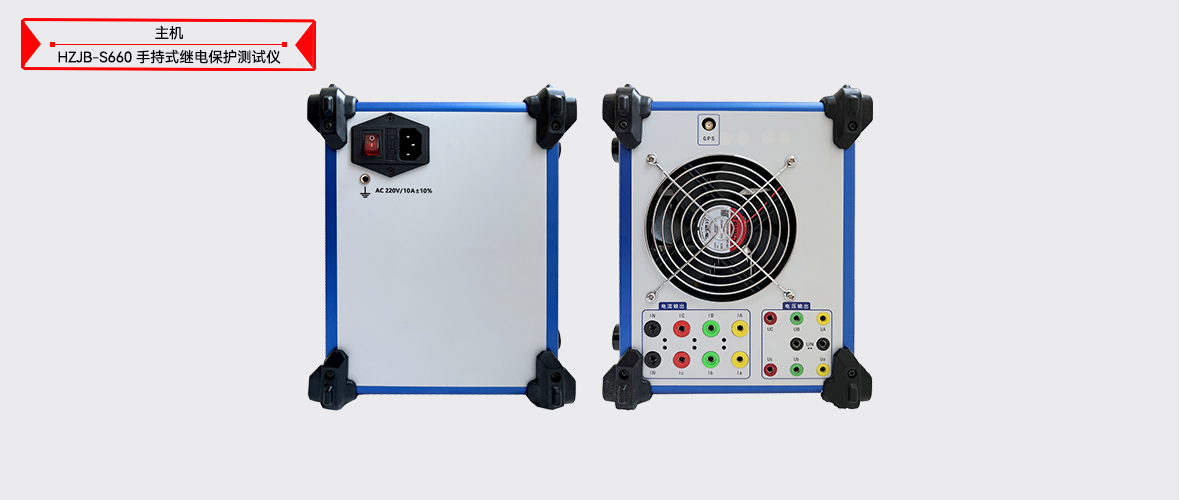

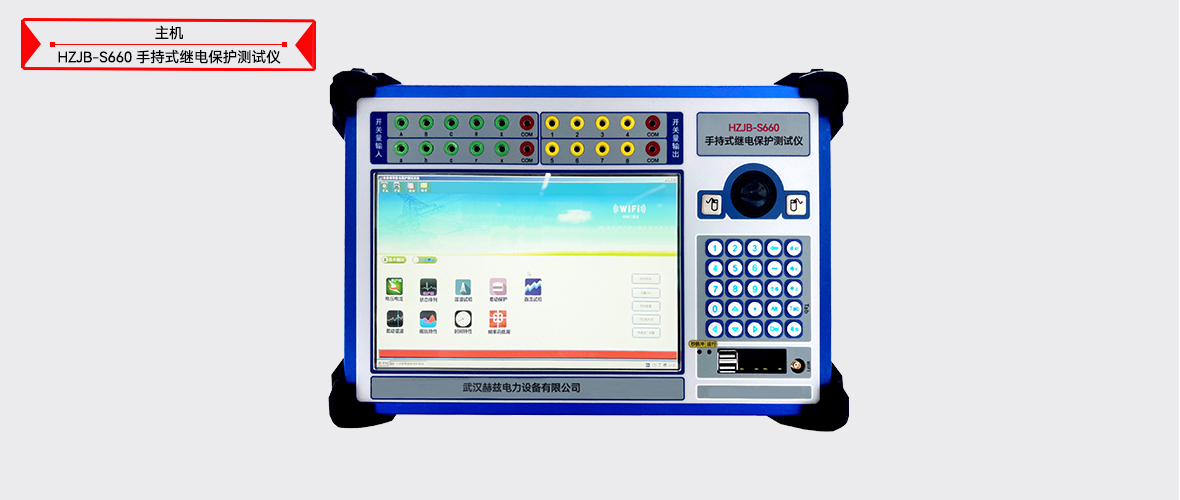

HZJB-S660 手持式继电保护测试仪

一、产品简介
HZJB-S660手持式继电保护测试仪属于超轻小型系列手持式列继电保护测试仪，是采用最新一代科技和电子技术成果全新设计的超轻小便携的手持系列继电保护测试仪。该系列继保仪功能配置和操作方式与传统大型继保仪完全相同，但体积超小、重量轻，携带极其轻松，极大降低了现场人员的工作负担，提高了现场工作效率。手持系列继保仪包括S610型单相电流三相电压型、S630型三相电流四相电压标准型、S600型六相电流六相电压标准型。

二、特点及主要功能
1）超小型继保仪，略大于A4尺寸，体积超小，轻松携带。
2）选配内置锂电池组，可单机满功率运行4小时以上。测试仪采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，可方便的进行施工现场试验。
3）新型高保真线性功放输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，性能卓越。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。
4）高性能主机输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小，线性好。采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。
5）软件功能强大可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。
6）具有独立专用直流电源输出装置设有一路110V及220V专用可调直流电源输出。
7）开关量接点丰富有10路开入和8路开出，输入接点为空接点和0～250V电位接点兼容，可智能自动识别。
8）接口完整带有两个USB口和网口，可与计算机及其它外部设备通信，设置的GPS接口可实现双机同步测试。
9）完善的自我保护功能散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。


• 技术指标

HZJB-S660A标准模拟量电压电流输出
交流电流输出：AC 6×30A/100VA；
交流电压输出：AC6×120V/60VA；
交流输出精度：0.1%（10~120V）；
直流电流输出：DC 6×（±30A）/100VA；
直流电压输出：DC 6×（±160V）/60VA；
通用参数：
线电压输出幅值0～±320V；
相电压/ 线电压输出功率70VA / 140VA；
直流输出精度：0.1级；
相位：0~360°；
相位准确度：＜0.5°；
输出频率：0~2000Hz；
频率准确度：＜ 0.01Hz；
叠加谐波：1~50次谐波 ；
开关量：10路开入，8路开出；
空接点“0”：≤10kΩ； “1”：≥20 kΩ；
电位接点接入“0”：0 ～ +6V； “1”：+11 V ～ +250 V；
8对开关量输出DC：250 V／0.5 A；AC：250 V／0.5 A；
规格
尺寸：350×250×120mm（长×宽×高）
重量：10.6kg
HZJB-S660B内置锂电池型
电池工作时间 ：
内置锂电池，输出额定电压电流时，待机时间不低于24小时，连续输出不小于4小时；
