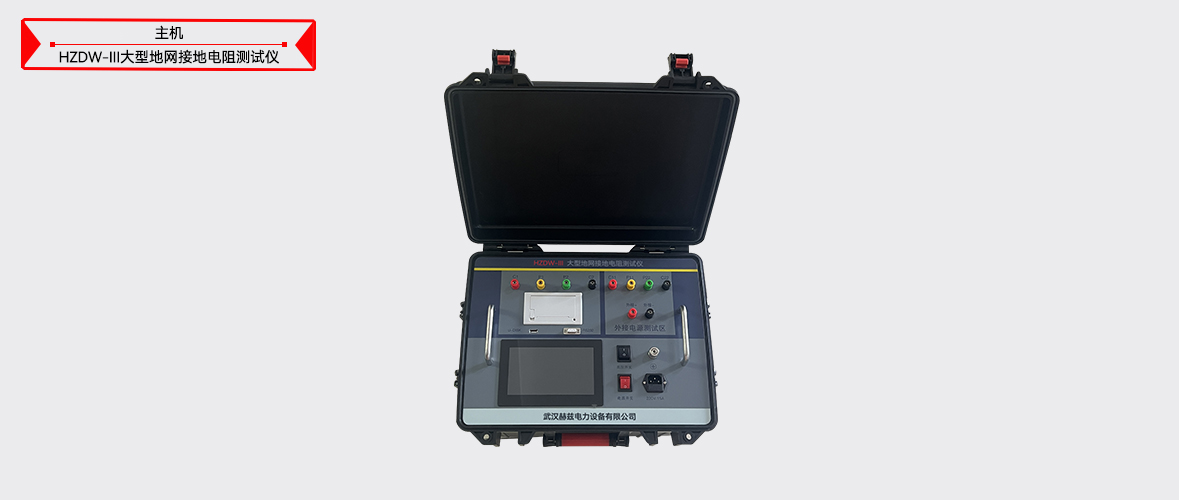

HZDW-III 大型地网接地电阻测试仪

一、产品简介
       目前在电力系统中，大地网的接地电阻的测试目前主要采用工频大电流三极法测量。为了防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘预防性试验规程规定：工频大电流法的试验电流不得小于30A。由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题。
       大型地网接地电阻测试仪采用了新型变频交流电源，并采用了微机处理控制HZDW-III大型地网接地电阻测试仪和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。
       HZDW-III大型地网接地电阻测试仪是测量地网接地电阻和接地点之间的接地导通的专用仪器。仪器采用变频抗干扰技术不需大电流测量，能在变电站强干扰环境下测得50Hz的准确数据，测量结果由大屏幕液晶显示，自带微型打印机可打印输出。仪器能同时测量接地阻抗和接地电阻，更能真实反映地网的实际特性。

二、特点及主要功能
1、测量的工频等效性好。测试电流波形为正弦波，频率与工频相差最小0.1Hz,最大为10Hz。可用于50hz或60hz两种频率进行测量。
2、抗干扰能力强。本仪器采用异频法测量,配合现代软硬件滤波技术,使得仪器具有很高的抗干扰性能，测试数据稳定可靠。
3、测量精度高。基本误差仅0.005Ω,可用来测量接地阻抗很小的大地网。
4、功能强大。可测量电流桩，电压桩，地网阻抗、接地电阻，接地导通、土壤电阻率，跨步电压，接触电压，电位梯度等。
5、全触摸液晶显示屏,超大全图形操作界面,每过程都非常清晰明了。操作人员不需要额外的专业培训就能使用。轻轻触摸就能完成整个过程的测试。
6、内部配备有日历芯片和大容量存储器,能将结果随时保存。随时可以查看历史记录,并可以打印输出.当前时间和存储时间都能显示和打印。
7、科学先进的数据管理：仪器数据可以通过U盘导出，可在任意一台PC机上通过专用软件,查看和管理数据。能够生成报表和试验报告。
8、安全可靠。仪器具有接地保护，限流和限压保护，声光报警等功能，以确保试验人员和设备的安全。
9、具备矢量测试功能,能够测量地网阻抗和地网纯电阻。可以测量出阻抗角。
10、布线劳动量小，无需大电流线。
11、一体化机型，内附标准电阻和恒流源，便于现场测试，减少现场接线。
12、仪器操作简便，测量过程由微处理器控制，只要选择好正确的测量方式，数据的测量就可在微处理器控制下自动完成。
13、当用户需要大电流测试时候（比如30A），本仪器可以采用外接电源的方法实现。
14、主机无需选频表就能够测试跨步电压，接触电压，转移电位，电场梯度等项目。
15、配合专用选频电压电流测试能够测试跨步电压，接触电压，转移电位，点位梯度等项目，并且能够做杆塔分流试验。
16、做杆塔分流试验时候，能够实现无线传输测试。自动计算分流向量和实际地电流，分流系数等数据。

三、技术指标
1、测量范围：0～5000Ω（含电流桩阻抗）；
2、分 辨 率：0.001mΩ；
3、测量误差：±（读数×2％+0.005Ω）；
4、抗工频50Hz 电压干扰能力：10V  干扰抑制比：≥60dB ；
5、测试电流波形：正弦波；
6、测试电流频率：单频：40-70Hz  分辨率0.1Hz    随意设置；
                             双频：50±0.1Hz 到 50±10.0Hz 随意设置；
                                       60±0.1Hz 到 60±10.0Hz 随意设置；
7、输出电流： 5A  或 外接电源30A；
8、输出电压：400V 或 外接电源1000V；
9、测量线要求： 电流线铜芯截面积≥1.5mm2；电压线铜芯截面积≥1.0mm2。
10、测试电源：内置2kW变频电源或外接大功率变频电源；
11、供电电源：AC220V±10％，50Hz；
12、外形尺寸：500mm*377mm*330mm    仪器重量：20kg。
