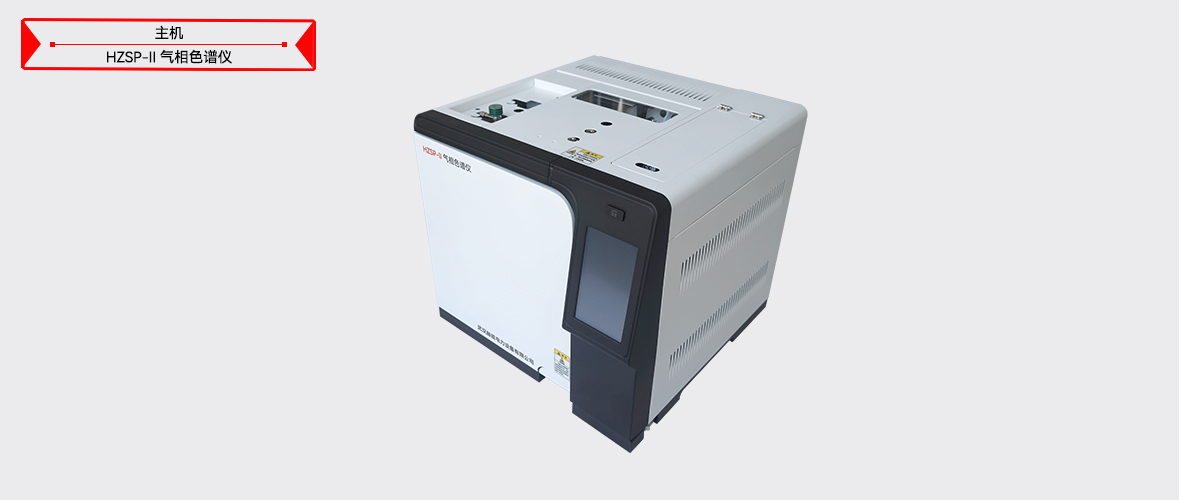

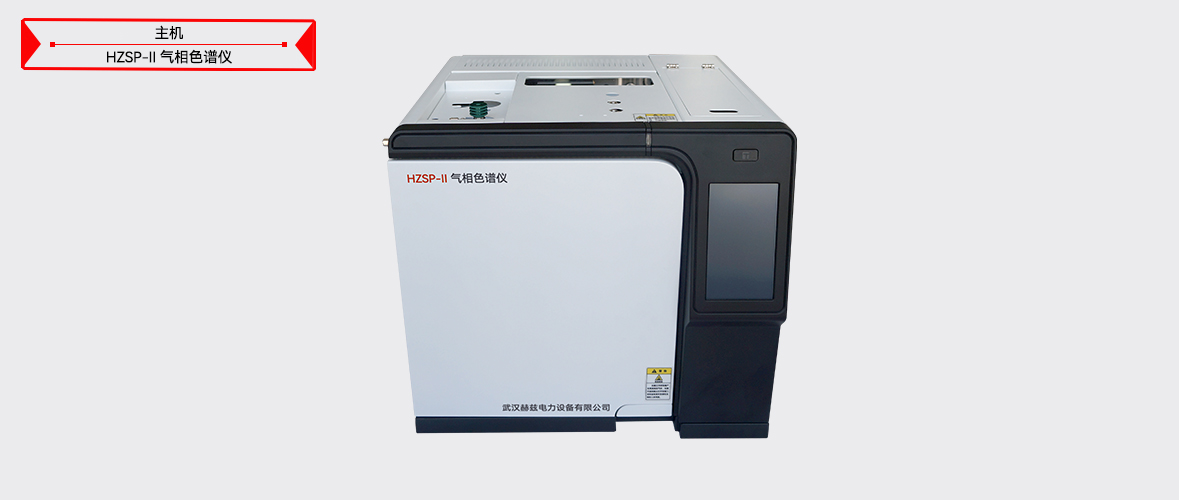

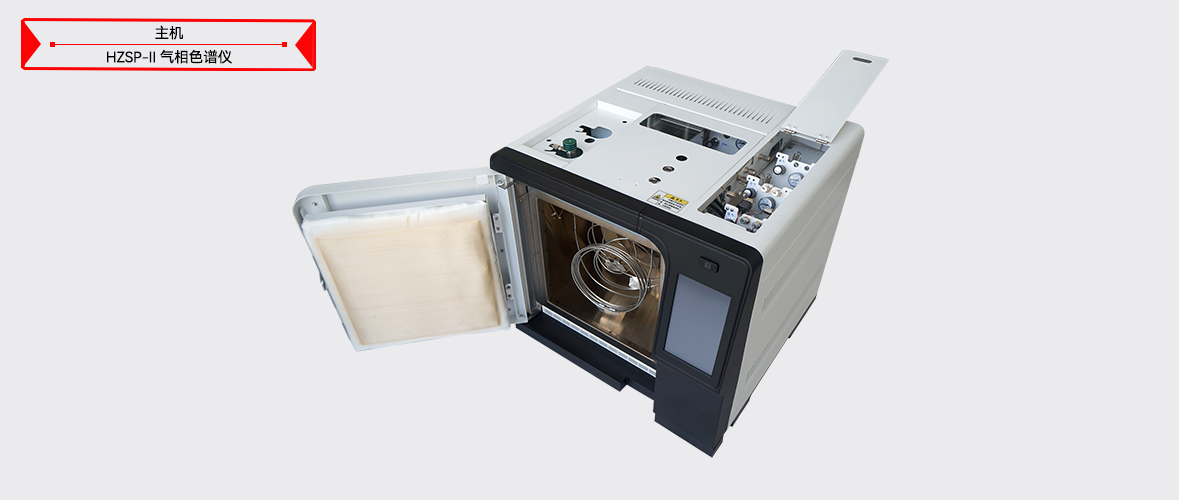

HZSP-II 气相色谱仪

一、变压器油气相色谱分析仪工作原理
       气相色谱分析技术是一种多组分混合物的分离、分析技术。它主要利用样品中各组份的沸点、极性及吸附系数在色谱柱中的差异，使各组份在色谱柱中得到分离，并对分离的各组分进行定性、定量分析。
       变压器油气相色谱分析仪以气体作为流动相（载气），当样品被送入进样口并气化后由载气携带进入填充柱或毛细管柱，由于样品中各组份的沸点、极性及吸附系数的差异，使各组份在柱中得到分离，然后由接在柱后的检测器根据组份的物理化学特性，将各组份按顺序检测出来，最后通过串口或网络把数据传输至色谱工作站，由色谱工作站将各组份的气相色谱图记录并进行分析从而得到各组份的分析报告。
       由于该分析方法有分离效能高，分析速度快，样品用量少等特点，因此已广泛地应用于石油化工、生物化学、医药卫生、卫生检疫、食品检验、环境保护、食品工业、医疗临床等部门。气相色谱法在这些领域中解决了工业生产的中间体和工业产品的质量检验、科学研究、公害检测、生产控制等问题。

二、仪器特点
★采用了技术先进的10/100M自适应以太网通信接口、并内置IP协议栈、使仪器可以轻松的通过企业内部局域网、互联网实现远距离的数据传输；方便了实验室的架设、简化了实验室的配置、方便了分析数据的管理；
★仪器内部设计3个独立的连接进程，可以连接到本地处理（实验室现场）、单位主管（如质检科长、生产厂长等）、以及上级主管（如环保局、技术监督局等），可以方便地使单位主管和上级主管实时监控仪器的运行以及分析数据结果；
★仪器配备的网络版工作站可以同时支持多台色谱仪工作（253台），实现数据处理以及反控，简化了文档管理，并最大程度的降低了用户的实验室投资以及运行费用；
★仪器可以通过互联网连接到生产厂家，实现远程诊断、远程程序更新等（需用户许可）；
★仪器可配备的5.7寸彩色液晶屏或彩色触摸屏，满足不同的用户需求；
★系统具有中、英文2套操作系统，可自由切换；
★控温区域、电子流量控制器（EFC）、电子压力控制器（EPC）可由用户自由命名，方便用户的使用（选配）；
★仪器采用了多处理器并行工作方式，使仪器更加稳定可靠；可满足复杂样品分析，可选配多种高性能检测器选择，如FID、TCD、ECD、FPD和NPD，最多可同时安装四个检测器。也可采用检测器追加方式，在仪器购入后很方便的选购安装其它检测器；
★仪器采用模块化的结构设计，设计明了、更换升级方便，保护了投资的有效性；
★全新的微机温度控制系统，控温精度高，可靠性和抗干扰性能优越；具有六路完全独立的温度控制系统，可实现十六阶程序升温，使该设备能胜任更大范围的样品分析；具有柱箱自动后开门系统，使低温控制精度得到提高，升/降温速度更快；
★仪器可选配先进的电子流量控制器（EFC）、电子压力控制器（EPC）实现了数字控制，可大大提高定性和定量结果的重现性；
★仪器设计定时自启动程序，可以轻松的完成气体样品的在线分析（需配备在线自动进样部件）；
★全微机控制键盘的操作系统，操作简单、方便；并设计检测器自动识别技术；具有故障诊断以及断电数据保护的功能，可自动记忆设定参数；
★色谱机内置低噪声、高分辨率24位AD电路，并具有基线存储、基线扣除的功能。
★采集色谱信号及数据处理，适于WinXP、Win2000、Windows7等操作系统。由符合A/A（美国分析学会）标准的CDF文件读入采样数据，由此可与Agilent、Waters等色谱工作站接轨。
★具有完全自主知识产权的色谱系统具有MODBUS/TCP的标准接口，可以和DCS方便对接。
★仪器可以和国内外多个厂家生产的自动进样器对接；如岛津的AOC-20i、意大利HTA公司的HT系列高效气相液体自动进样器等；


三、技术参数


网络反控系统	内部CAN的方式，采用接口板设计，可以随意转化为网口输出
信号输出位数	24位
通讯接口	网络接口输出（6类网线连接）
电路设计	采用ARM嵌入式设计，容易实现无线控制，远程控制及手机APP控制
温控系统	六路独立温度控制
温度控制	室温以上-450℃,选用液氮制冷：-80℃-450℃
柱箱温控精度	±0.02℃
程序升温	任意阶，0.1度/阶
显示模块	大屏幕液晶显示
显示精度	0.01℃
柱箱程升速率	0-80℃/min（调节增量0.1℃/min）最高可达120℃/min
程序升温重复性	≤1%
电子压力控制器（EPC/EFC）	压力范围：0～1000kPa
	全程压力控制精度：0.001psi
	最大分流比：8000:1
TCD检测器灵敏度	S值≥8000mv.ml/mg(苯)，最高可达12000mv.ml/mg(苯)
基线噪音	≤10uv
基线漂移	≤50uv/30min
FID检测器检出限	≤5.0×10-12g/s（十六烷）
基线噪音	≤2×10-14A
基线漂移	≤1×10-13A/30min（仪器稳定2小时后）
ECD检测器检出限	≤1.0x10-13g/s（r-666）
基线噪音	≤40uv
基线漂移	≤100uv/30min
FPD检测器检出限	≤1.4×10-12g/s(P)，≤5×10-11g/s(S)
基线噪音	≤20uv
基线漂移	≤50uv/30min
扩展	可增加6个外部事件
自动化工程	可增加：自动点火功能、实现自动进样器连接、四路流量压力显示功能，可选用反控工作站实现反控
