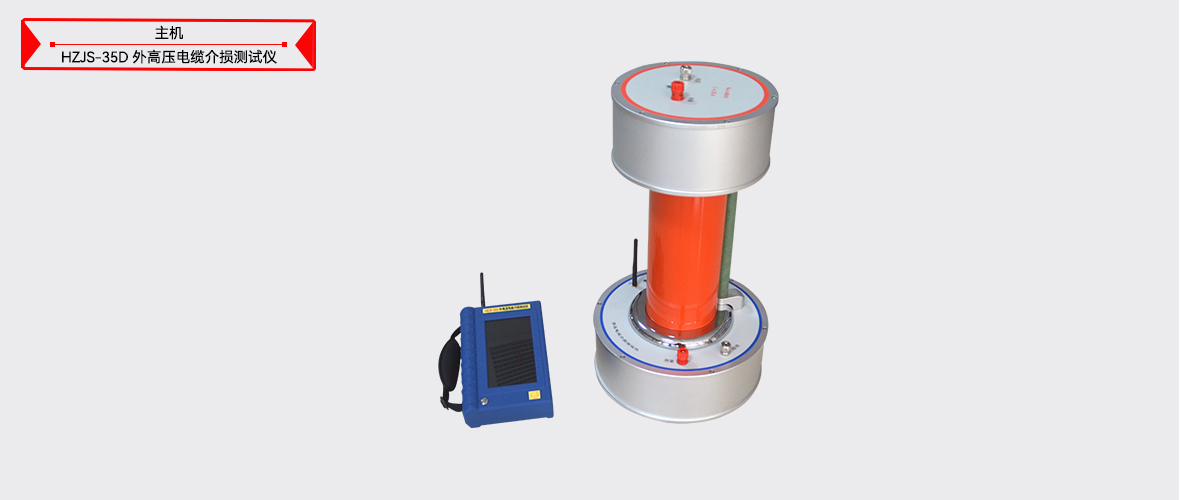

HZJS-35D 外高压电缆介损测试仪

执行标准：
产品别名：外高压电缆介损测试仪
产品图集产品说明书产品视频试验规程检定证书
产品特性：
产品品牌：赫兹电力
24小时服务热线：15342214292
售前咨询：15342214292

产品用途
技术参数
产品附件
检测报告
资料下载
相关推荐
售后保障

一、产品简介
高压电缆介损测试仪，主要针对大容量和高电压容性设备，如高压电机，高压套管的出厂试验，高压电缆等，在采用外部大功率试验变压器或串联谐振等外部加压设备加压的环境下，进行介损测试。仪器分为手持终端和测试主机两部分。手持终端与测试主机之间采用2.4G无线通讯方式。可做正接法测试和反接法测试，正接法和反接法的电流测量量程均可达到2uA-15A的超宽范围。外施高压不同频率可自适应测量，范围可达30Hz-300Hz。

二、特点及主要功能
〉7寸彩色液晶显示工业级电容屏
仪器采用高端电容式触摸7寸彩色液晶显示屏，超大显示界面所有操作步骤中文菜单显示，每一步都清晰明了。

〉超宽电流量程
正接法和反接法电流测量量程都可以达到20uA-15A的超宽范围，更大电流可定制。

〉超宽频率范围
外施高压频率可达30Hz-300Hz的超宽范围，自适应测量。

〉各种高电压可定制
外施高压电压能够满足各种高电压环境，可根据用户需求定制。

〉光纤高压通讯
测试主机高压采样与低压采样之间采用工业级光纤通讯模块，在兼顾高低压之间绝缘性能的同时又能最大程度保障测试数据的精度。

〉独立手持操作终端
手持终端与测试主机完全隔离采用2.4G无线通讯，整个测试过程中用户只需在手持终端上操作即可，最大程度保障操作人员的人身安全。

〉锂电池供电
手持终端、测试主机低压端、测试主机高压端，都采用锂电池供电，充满电可连续工作8小时以上。

〉U盘存储
本机存储的数据可以通过USB接口保存至U盘中。

三、技术指标

1	使用条件	-15℃∽40℃		RH＜80%
2	标准电容	tgδ: <0.005%		Cn: 99.78PF 耐压电压: 40KV
3	分辨率	介损tgδ: 0.001%
		电容量Cx: 0.001pF
		频率f：0.001Hz
4	精度	介损△tgδ:±(读数*1.0% + 0.040%)
		电容量△C x :±(读数*1.0% + 1.00PF)
		频率 △f :±(读数*1.0% + 0.10Hz)
5	测量范围	介损tgδ	无限制
		电流I	20uA ≤ I ≤ 15A
		电压HV	1KV ≤ HV ≤ 40KV
		频率 f	30Hz ≤ f ≤ 300Hz
6	手持终端锂电池	7800mAh锂电池
7	充电器	DC12.6V 3000mA
8	显示方式	7寸800*480彩色液晶显示屏
9	操作方式	工业级电容触摸屏
10	手持终端尺寸(mm)	270(L)×160(W)×65(H)
11	测试主机尺寸(mm)	300(L)×300(W)×600(H)
12	存储器大小	200 组支持U盘数据存储
13	重量（手持终端）	1.5Kg
14	重量（测试主机）	23Kg
