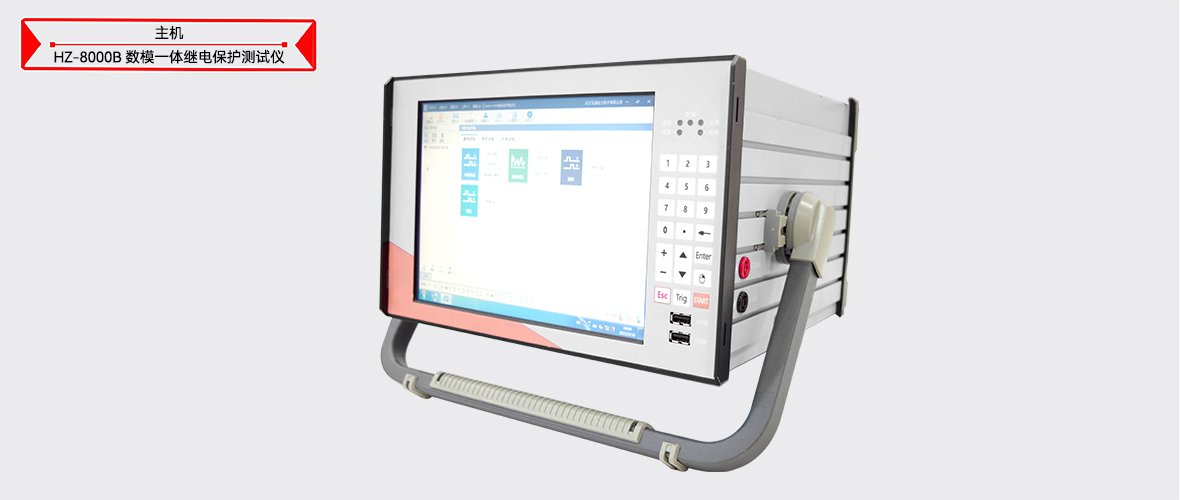

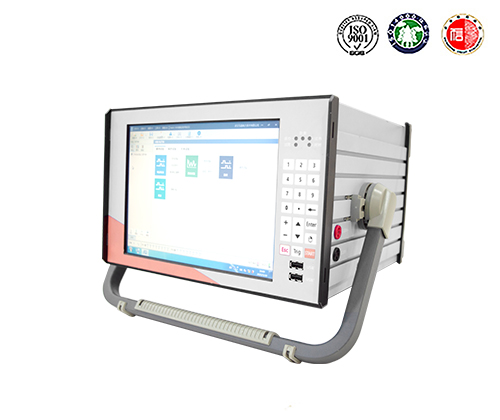

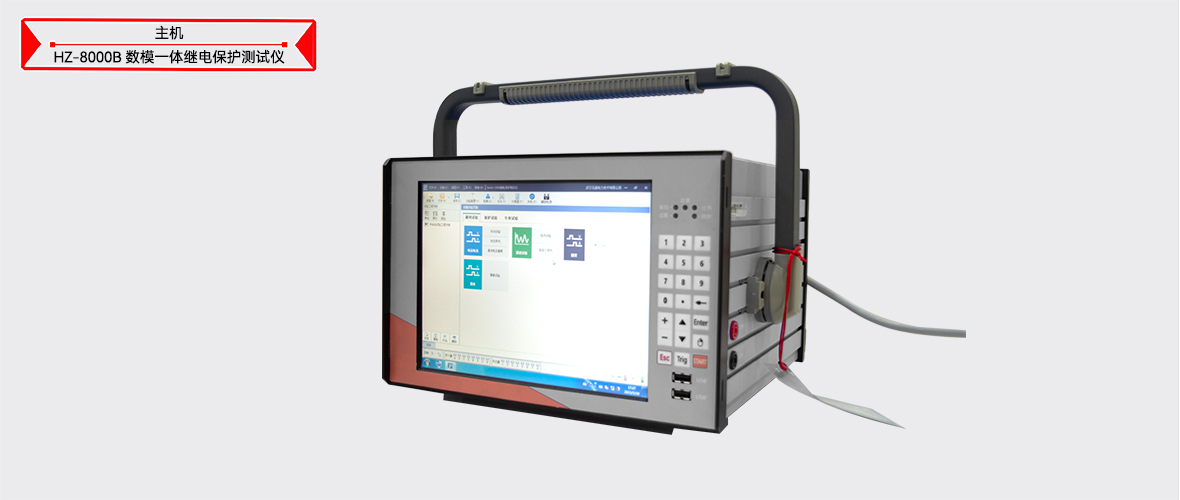

HZ-8000B 数模一体继电保护测试仪

主要功能
● 传统站保护调试：测试仪功放输出模拟量电流电压信号完成传统站各种保护调试。
● 智能站保护调试：测试仪输出9-2/9-1/FT3光数字信号完成智能站光数字继电保护各种调试。
● 合并单元试验：测试仪能够输出采集器、FT3、功放电压电流、级联电压，同时能够读取合并单元9-2或FT3报文，测出合并单元的比差、角差、时差，具备合并单元首周波录波截屏功能。
● 智能终端：测试仪输出GOOSE跳闸信号接收开关量硬接点或者输出开关量硬接点接收GOOSE开关位置，测试智能终端软变硬、硬变软动作时间。
● 异常报文测试：测试仪具备模拟数字保护的丢帧、错序、乱码抖动等异常报文输出到数字保护，检查保护接收到异常保护的情况。
● GOOSE测试：测试仪可以进行GOOSE帧报文编辑，虚端子对点，数字毫秒级，开关量测试，并可进行GOOSE报文监测。


主要技术指标
● 交流电压源输出：
量    程：  6路，每路120V/60VA
准 确 度：  0.2V~2V 时，±4mV；2V~120V 时，±0.1%
分 辨 率：  1mV
● 交流电流源输出：
量    程：  6路，每路30A/200VA
准 确 度：  0~500mA 时，±1mA； 500mA~30A 时，±0.1%
分 辨 率：  1mA
● 相位
范    围：  0~360°
准 确 度：  ±0.1°
分 辨 率：   0.1°
● 频率
范    围：    0~1000Hz
准 确 度：    <±0.001Hz(0~65Hz)，<±0.01Hz(65~450Hz)，
<±0.02Hz(450~1000Hz)
分 辨 率：    0.001 Hz
● 时间
范    围：     10ms~9999.999s
分 辨 率：     1ms
● 开关量输入
数    量：  8 对
遮断容量：  DC250V /0.5A
● 开关量输出
数    量：  4对，其中 2 对为快速开出(0.1ms)
● 直流电压源输出：6路，每路±160V/60VA
● 直流电流源输出：6路，每路 0~10A
准 确 度：  0.2%
● 直流辅助电压输出
量    程：1路220V/150VA（用于被测装置短暂供电）
准 确 度：  0.2%
● 同步
接口类型：   GPS/BD ANT,IRIG-B/PPS 光信号；IRIG-B/PPS 电信号；IEEE 1588
数    量:    GPS/BD ANT 1 个；IRIG-B/PPS 光信号2个:1个对时，1个授时；IRIG-B/PPS 电信号2对：1对对时，1对授时；IEEE 1588  1对
● 无线连接
接口类型:    WIFI、4G(选配）
● 有线连接
接口类型:   百兆 Lan 口，RJ45
数    量:   2 个
● 供电电源
供电电压:   交流 220V，允许偏差：-20%~15%(直流供电为选配功能使用前先确认)
供电频率:   0或者47~65 Hz
● IEC 61850 通讯接口
功   能:   任意配置为 IEC 61850 9-1/9-2 的 SMV 发送、接收端或 GOOSE 发送、接收端
接口类型:   LC 光口
数    量:   6对,4 对为 100M 自适应，2 对为 100/1000M 自适应
波    长:   1310nm
● IEC 60044 通讯接口
功    能:    IEC60044-7/8、DL/T282 报文的接收、发送
接口类型:    ST
数    量:    1个发送口，1个接收口
● 模拟量小信号输入（选配功能）
接口类型:    航空插头，交流电压
数    量:    12 路
● 模拟量小信号输出（选配功能）
接口类型:    航空插头，交流电压
数    量:    12 路
● USB口
数    量：   2个
● 其他
联机接口：   RJ45
显 示 屏：   10.4 寸真彩液晶显示，带触摸功能
体积重量：   10.5KG

● 正常工作温度：--5℃~45℃
● 极限工作温度：--10℃~50℃
● 储存及运输：0℃~40℃
● 工作湿度：20%~90%，无凝露
● 工作环境：无腐蚀性气体
● 大气压力：80kPa~110kPa
● 海拔：0~3000m
