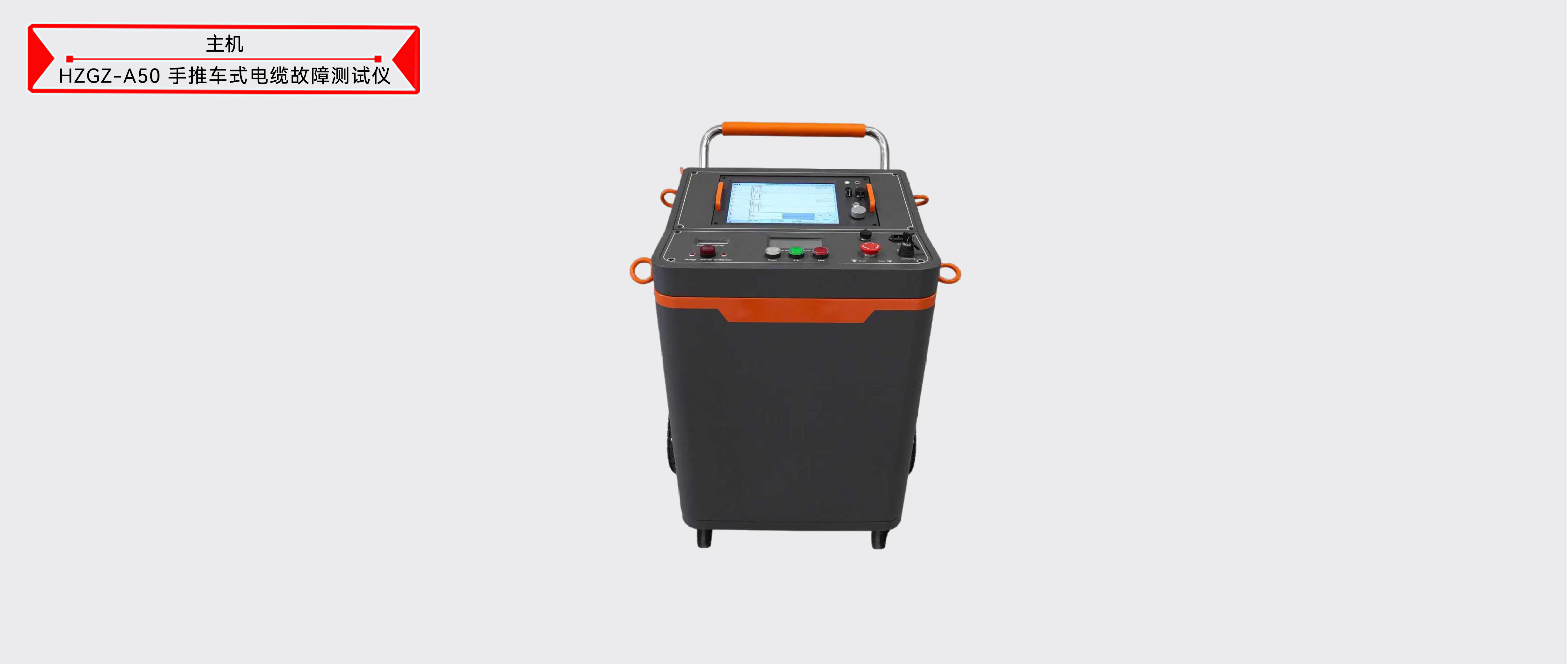

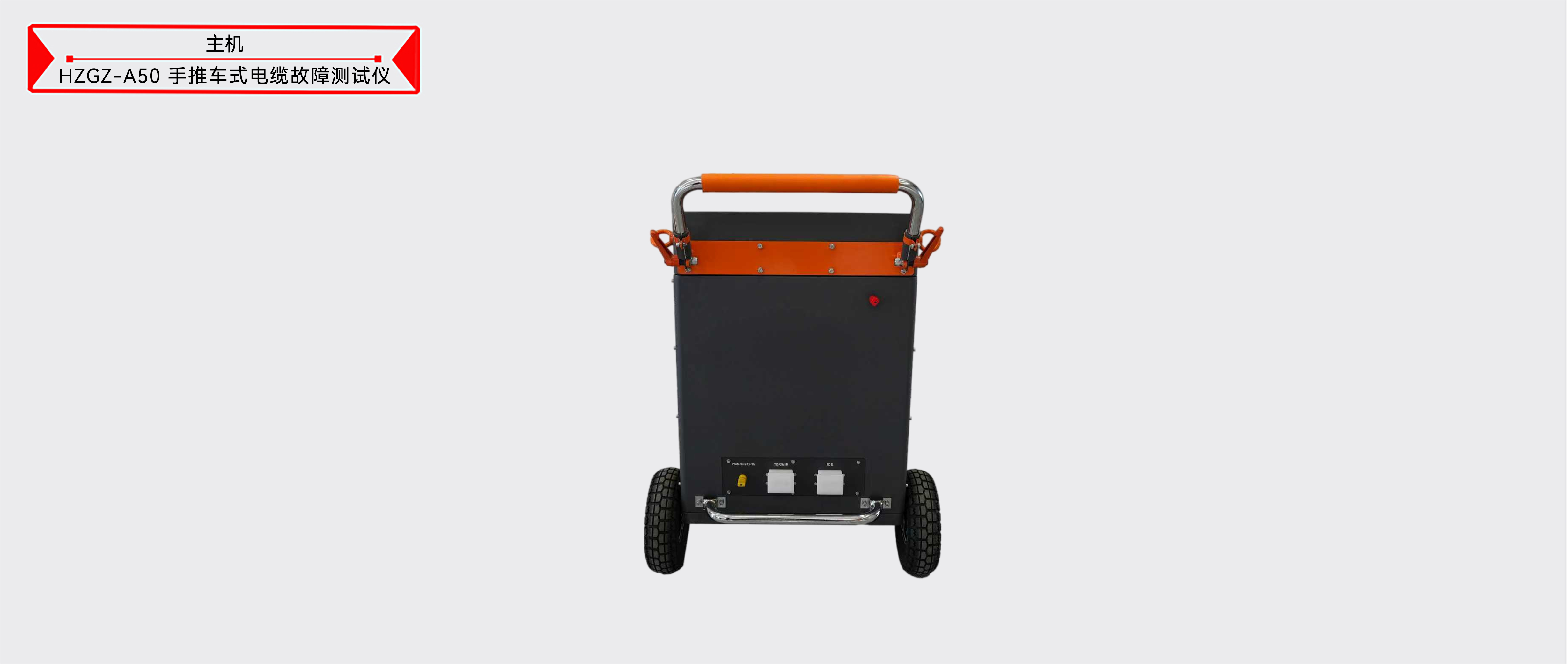

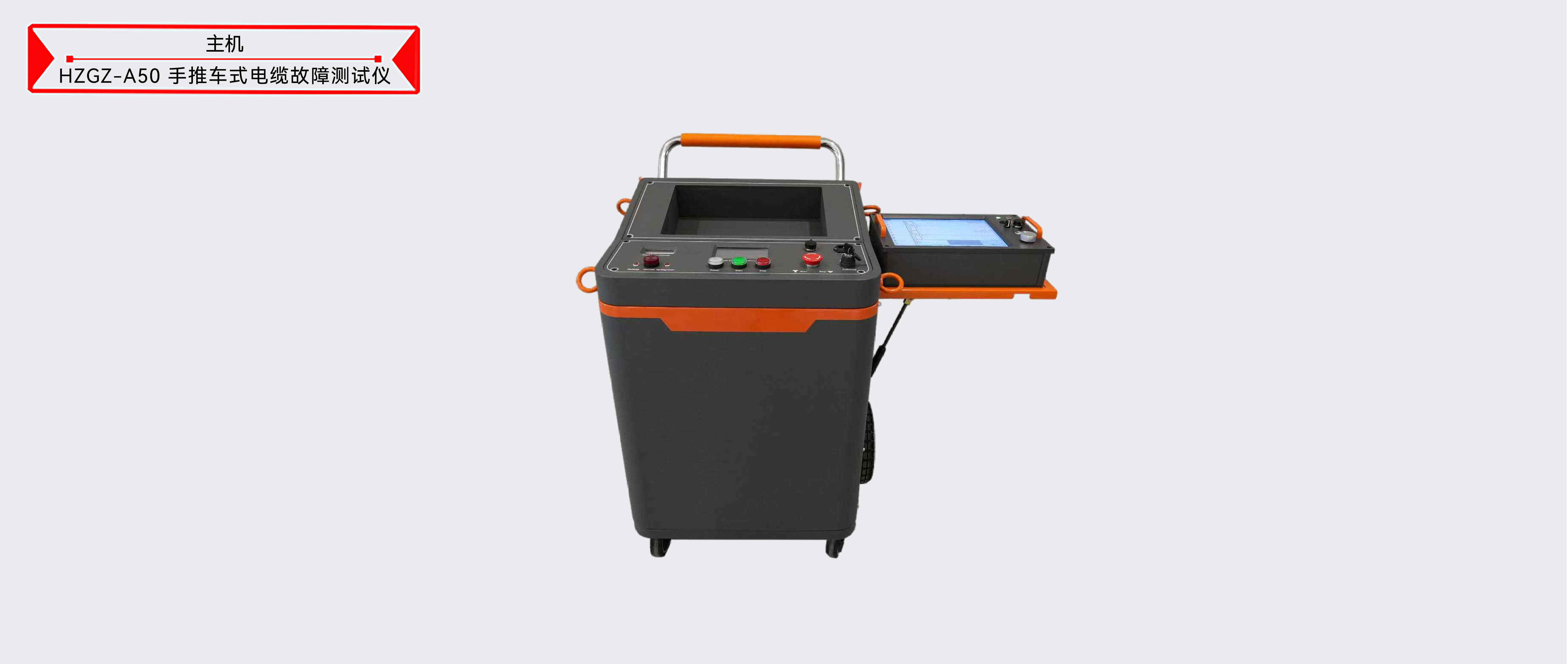

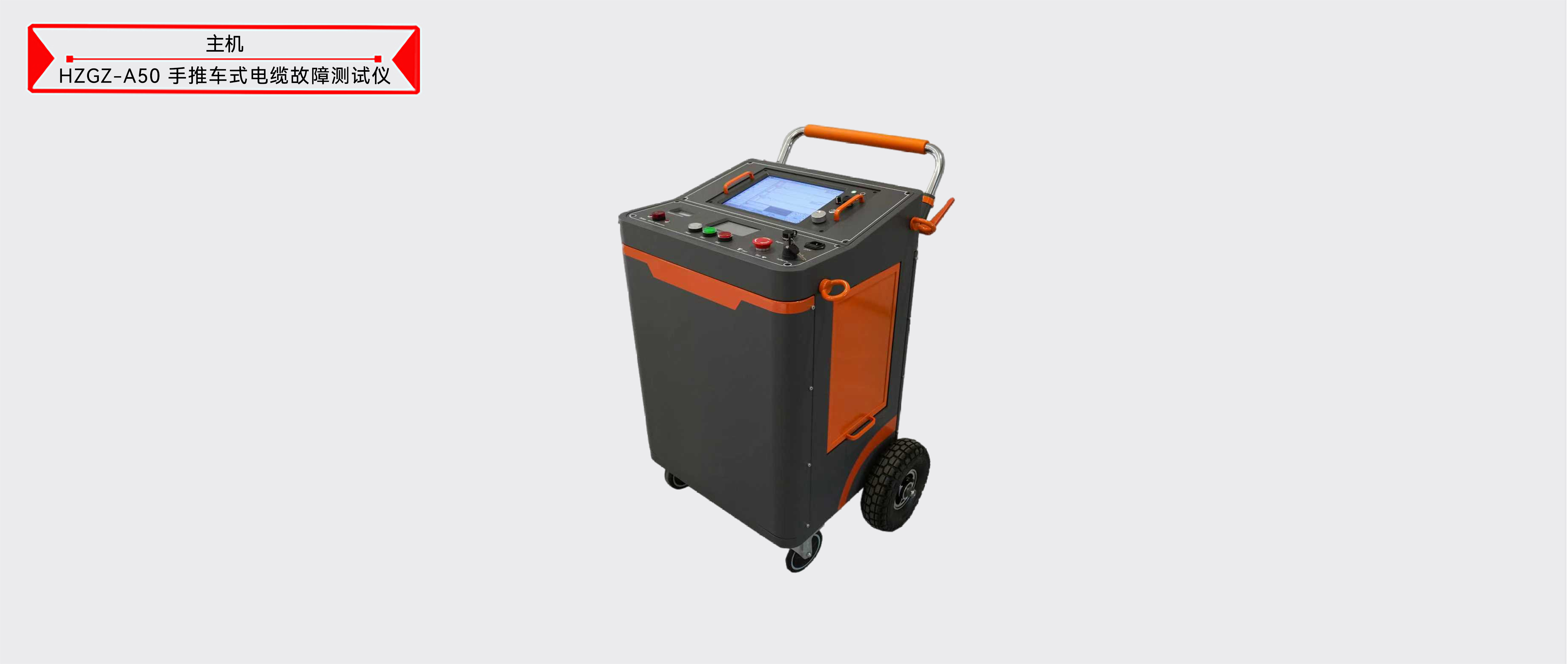

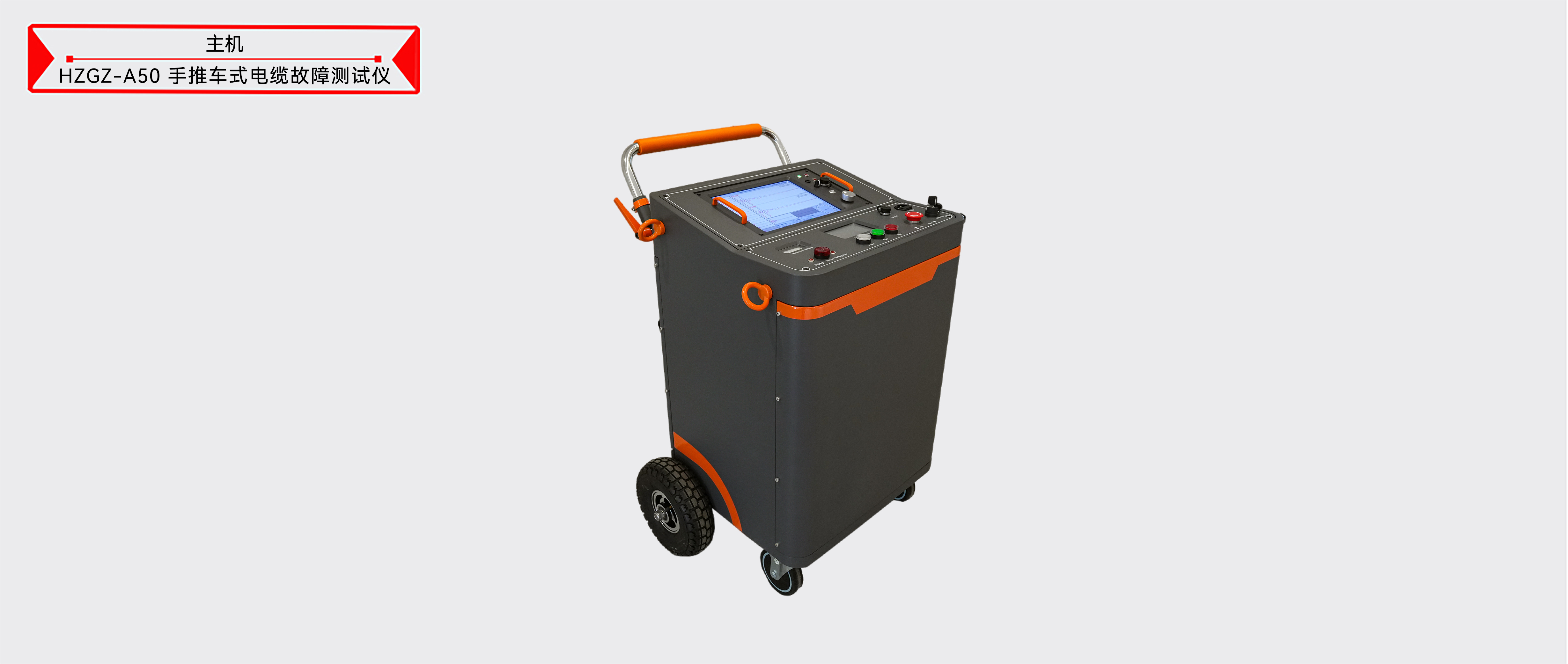

HZGZ-A50 手推车式电缆故障测试仪

一、产品简介
HZGZ-A50手推车电缆故障测试仪是我公司长期致力于电力电缆故障测试领域，为了迎合电力行业的快速发展，结合多方面的经验、潜心研究，将传统、独立的电缆故障测距、一体化高频高压电源、多次脉冲产生器、自动放电等独立单元高度集成于一体的推车式电缆故障测试系统，该系统测距单元巧妙嵌入、高压设计紧凑安全，内置单元抗干扰性强。该系统用于电力电缆各类故障距离粗测试、故障精确定点，测试软件实现自动识别卡位读取故障距离，真正使得电缆故障的测试拥有轻便、简单、高效、安全等优点，为电力电缆故障的快速测试提供便利。

二、特点及主要功能
1）系统采用嵌入式高集成一体化设计，抗干扰性强，移动方便灵活。
2）适用于不同电压等级电力电缆的各类主绝缘故障的测试。
3）故障测试单元采用嵌入式主机、Linux操作系统。
4）高频高压电源单元触摸屏控制系统，体现人机交互，操作便捷、显示简约直观。
5）该系统配备25m测试线，方便远、近距离和复杂环境的电缆故障测试。
6）整机按照欧标设计，具有专业人员使用的权限钥匙
7）整机具有接地回路监测保护系统，实时保护设备和人身安全。

三、整机各单元功能特点
1、故障测试单元（嵌入式）
1）采用12.1in大屏，旋钮鼠标操控，高亮液晶显示，适应户外阳光下使用，主机测距部分锂电供电、方便现场测试，具有极强的稳定性。
2）采用最新的集成化通信技术，采集信号稳定，主机可自动选择最低3.125MHz、最高达400MHz的八种采样频率，自适应脉宽，能满足不同长度电缆的测试要求，减少了预测误差，提高了测试精度。
3）软件实现低压脉冲、多次脉冲波头全自动识别搜索，波形故障拐点自动卡位，故障距离自动读取并显示，同屏三区显示波形,同屏随机显示十个实测波形供选择，同时实现自动和手动处理两种模式 ,使得对波形实现双重卡位操作，双游标移动精确小于0.5米，提高了测试精度，减少了波形误差。
2、高频高压电源单元
1）触摸屏人机交互，设置操作简单、仪器状态显示直观方便。
2）具有电压调节、自动稳压和自动保护功能。
3）输出高压具有单次脉冲和连续脉冲功能，分别配合故障测试仪和定点仪查找故障点。
4）输出高压具有直流输出，可以外接球隙进行工作，应用多元化。
5）软件控制真空冲击打火放电，自适应放电及脉冲周期。
6）具有应急停止键、自动放电功能，急停或停机自动降压放电，安全可靠。
7）连续工作时间不少于4小时，满足电缆故障测试的工作时间。

四、技术指标
1、外形尺寸：530(L)*430（W）*960（H）mm ；
2、重量：£90Kg；
3、输入电源：AC220V±10%、50Hz；
4、充电适配器：DC16.8V；
1、故障测试单元：
优势特点：
1）采用12.1in大屏，旋钮鼠标操控，高亮液晶显示，适应户外阳光下使用，锂电供电、方便现场测试。工程塑料机箱，防震防潮，具有极强的稳定性。
2）闪测仪带WIFI模块及SIM接口可实现移动终端无线对测量数据远程传输和技术支持，采用集成化通信技术，采集信号稳定，主机可自动选择最低3.125MHz、最高达400MHz的八种采样频率，自适应脉宽，能满足不同长度电缆的测试要求。
3）软件实现低压脉冲法、冲闪电流法、多次脉冲法三种自动贴换，接线简单，测试直观；测试波形拐点的全自动识别搜索，波形故障拐点自动卡位，故障距离自动读取并显示。
4）波形同屏三区显示波形，同屏随机显示十个实测波形供选择，同时实现自动和手动处理两种模式波形卡位验证，具有测试波形数据存储回放分析功能。
5）独特的多次脉冲法产生器设计，一次放电可得十次低压短路脉冲波形，自动优选标准波形，大大降低了大振荡的干扰
6）精确定点仪采用静噪滤波双选技术，可直接数字同步显示测试点与故障点距离的变化，定点同时检测电缆路径走向。
7）精确定点仪可支持手机APP，通过蓝牙Bluetooth连接手机和耳机，实现一个探头两人同时快速定点。
8）专业的电缆快测APP支持随时随地远程协助用户分析波形、案例共享、教学培训、模拟考试等。
技术参数：
1）可测试各种不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类主绝缘故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。
2）显示方式：12.1英寸工业级液晶屏（Linux操作系统）。
3）存储空间：32G电子盘。
4）语言：中文、英文、俄文三种语言切换。
5）测试方法：低压脉冲法、高压冲闪法、多次脉冲法三种。
6）操作方式：触摸屏加光电旋钮双操作（触屏功能选配 ）。
7）脉冲宽度/脉冲幅值（100ns~10μs, 120V）。
8）增益调节（-20…+40dB）。
9）输出阻抗匹配（120 欧姆）。
10）闪测仪带WIFI模块及SIM接口可实现测试数据远程传输。
11）测试距离：5m-100km。
12）最短测试距离（盲区）：5米。
13）精确定点误差：±0.2m。
14）测试误差：系统误差小于±1%。
15）多次脉冲产生器：冲击电压≤40kV。
16）分辨率：v/（2f）米。(v:传播速度m/μs；f:采样频率MHz)。
17）采样频率：400MHz、200MHz、100MHz、50MHz、25MHz、12.5MHz、6.25MHz、3.125MHz。
18）电源与功耗：AC220V±10%，不大于15W；DC12V（7AH）不大于20W。
19）待机时间：可连续使用6小时左右。
2、高频高压电源单元：
本单元主要用于对220kV及以下电力电缆故障测试时高阻故障波形采样冲击放电和故障点精确定点时做冲击放电使用。
1）输出方式：脉冲输出、直流输出
2）输出电压：负压，≤32kV
3）工作电流：≤10A
4）工作模式：单次脉冲、连续脉冲、直流输出
5）内置电容：4uF/32kV
6）放电能量：≤2048J
7）脉冲周期：4s～9s自适应
8）自动放电：停机自动放电
9）工作电源：工频220V±10%
10）显示屏幕：800×480分辨率触摸显示屏
