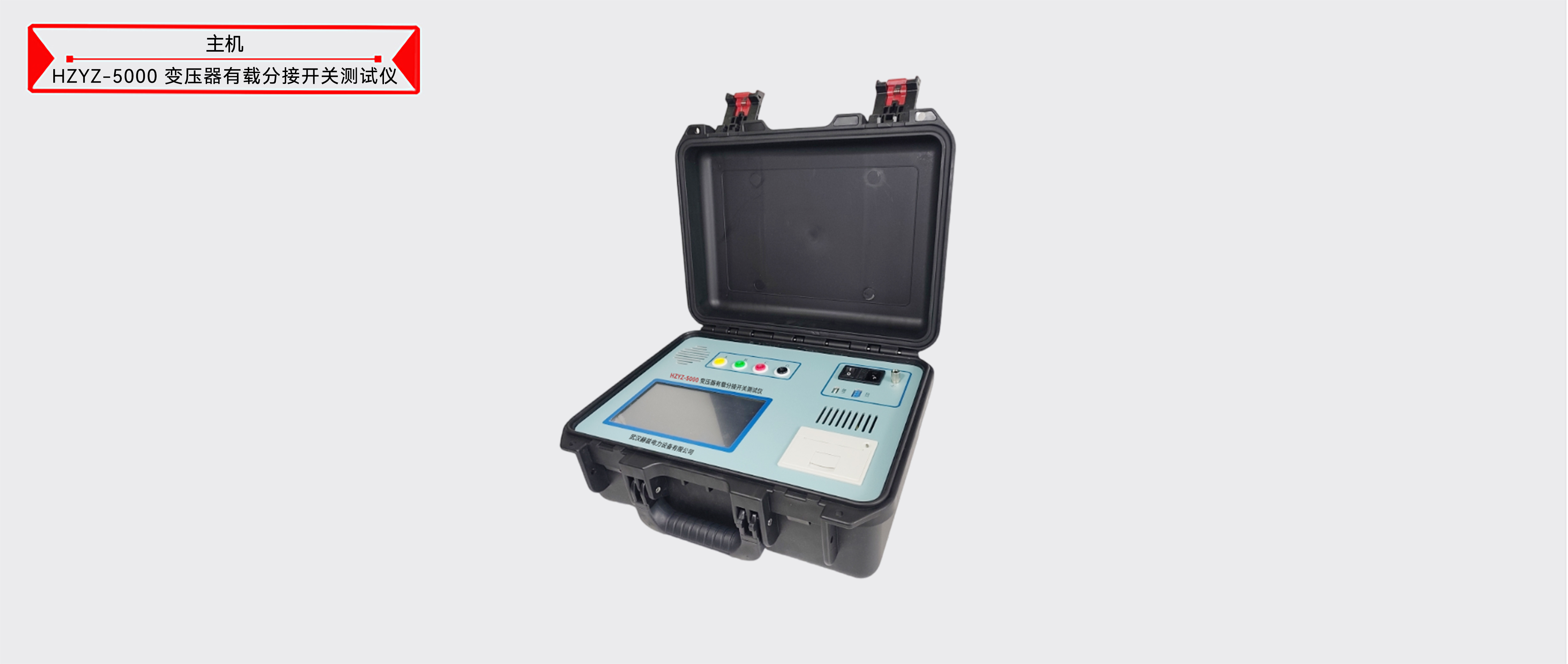

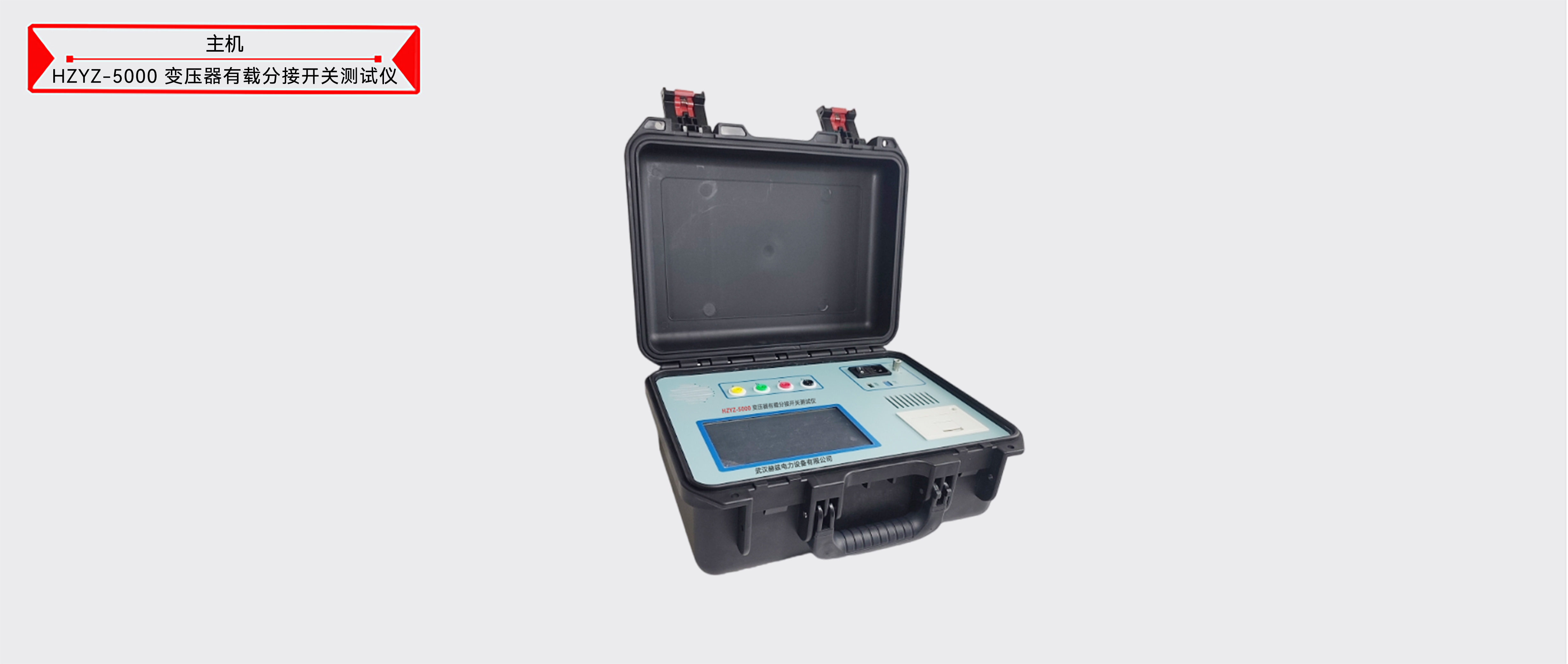

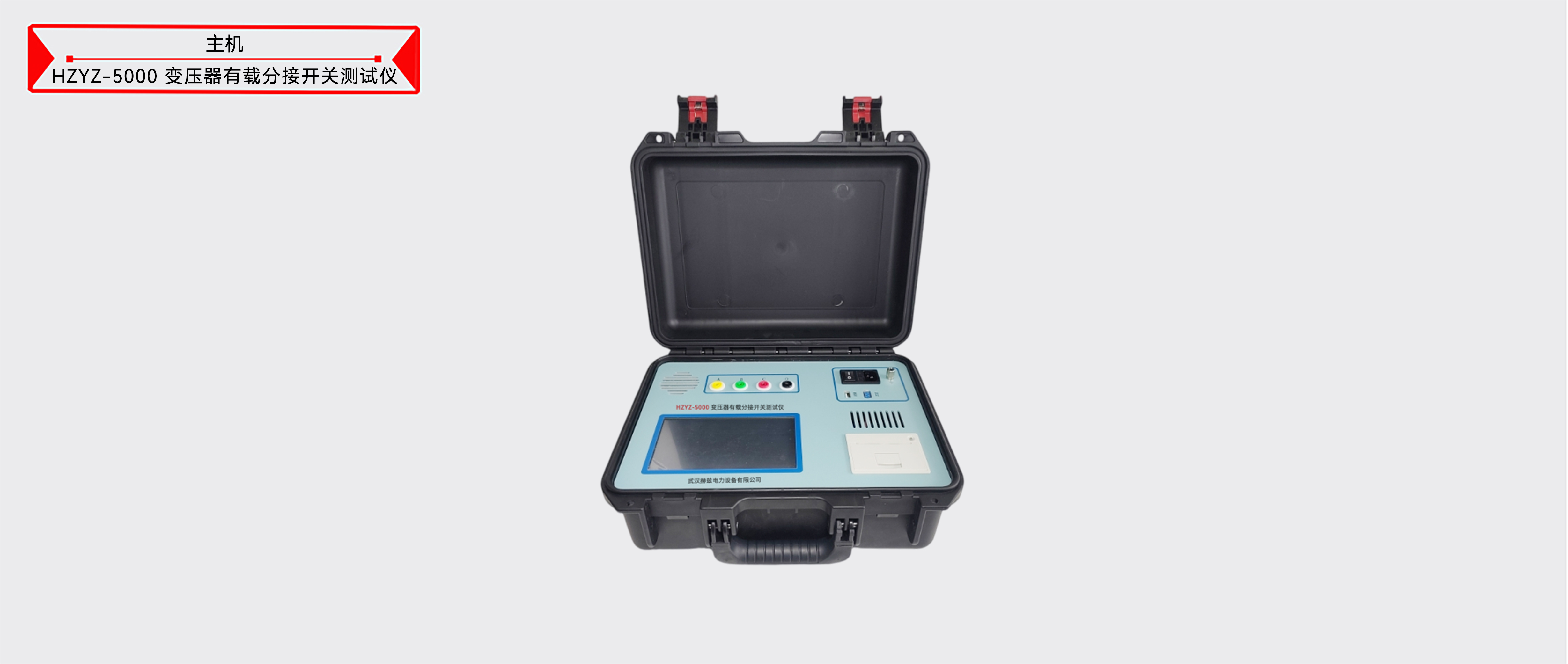

HZYZ-5000 变压器有载分接开关测试仪

一、产品简介
有载分接开关是与变压器回路连接的唯一运动部件，因此有载分接开关的检测，越来越引起重视。在《电力设备交接和预防性试验规程》中，要求检查有载分接开关的动作顺序，测量切换时间等。该仪器主要用于测量变压器有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等。
该仪器智能化程度高，全部中文菜单提示，操作简单。仪器体积小，重量轻，抗干扰能力强，大大减轻了现场工作人员的劳动强度，是发供电单位，变压器制造行业保障安全生产，提高产品质量的理想仪器。

二、特点及主要功能
1）仪器输出电流大，重量轻；
2）测试Yn、Y、D型变压器,阻值不用换算直接显示；
3）可带绕组、不带绕组测量；
4）波形显示根据采样值自动调整电阻、时间值幅值；
5）具有完善的保护电路，可靠性强；
6）七寸高亮度触摸彩色液晶，强光下显示清晰，全触屏操作，中英文自由切换；
7）内置大容量锂电池，可不接外部电源（选配）；
8）内部可以自动保存500组数据；
9）仪器可以使用安卓手机或平板，关注微信公众号，下载专用APP，通过专用软件全程控制仪器，测试数据存储上传，方便查阅。

三、技术指标
输出电流   3.0A、1.0A、0.5A、0.1A
测量范围   过渡电阻：0.1Ω～4Ω(3.0A)    1Ω～20Ω(1.0A)
                                 5Ω～40Ω(0.5A)     20Ω～200Ω(0.1A)
                 过渡时间：0～320ms
开路电压   24V
测量精度   过渡电阻：±(5%读数±0.1Ω)
过渡时间：±(0.1%读数±0.2ms)
采样速率   20kHz
存储方式   本机存储
外形尺寸   主机：360*290*170 （mm） 线箱：360*290*170（mm）
仪器重量  主机6KG  线箱4.5KG
测试线长度  标配13米   长度可以定制
