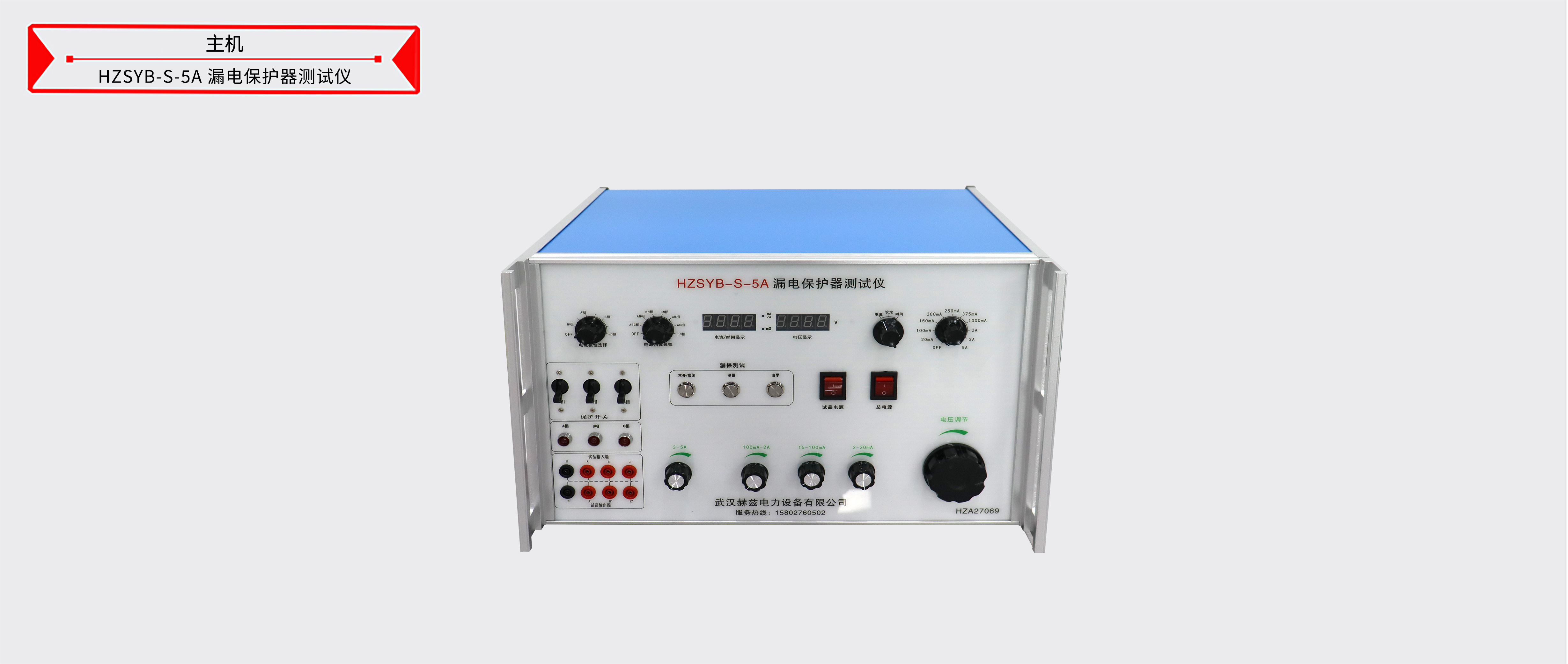

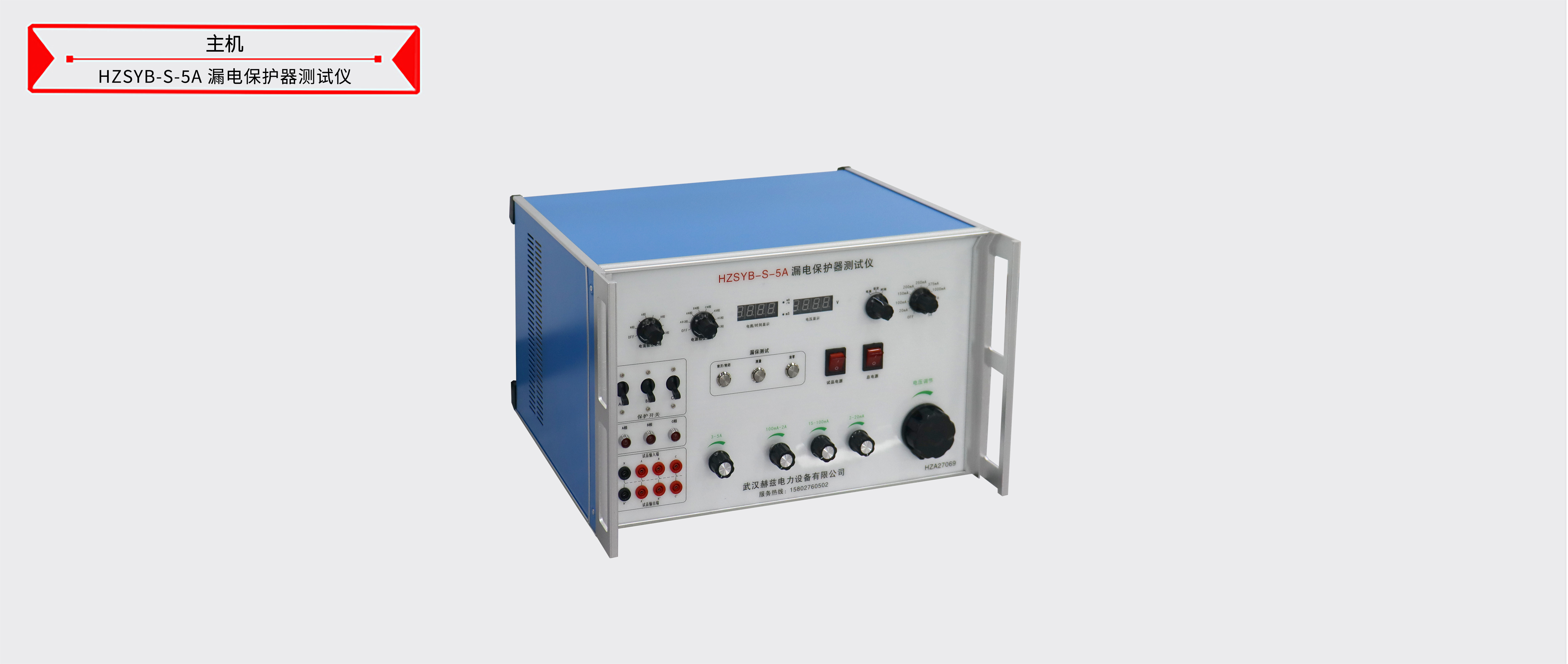

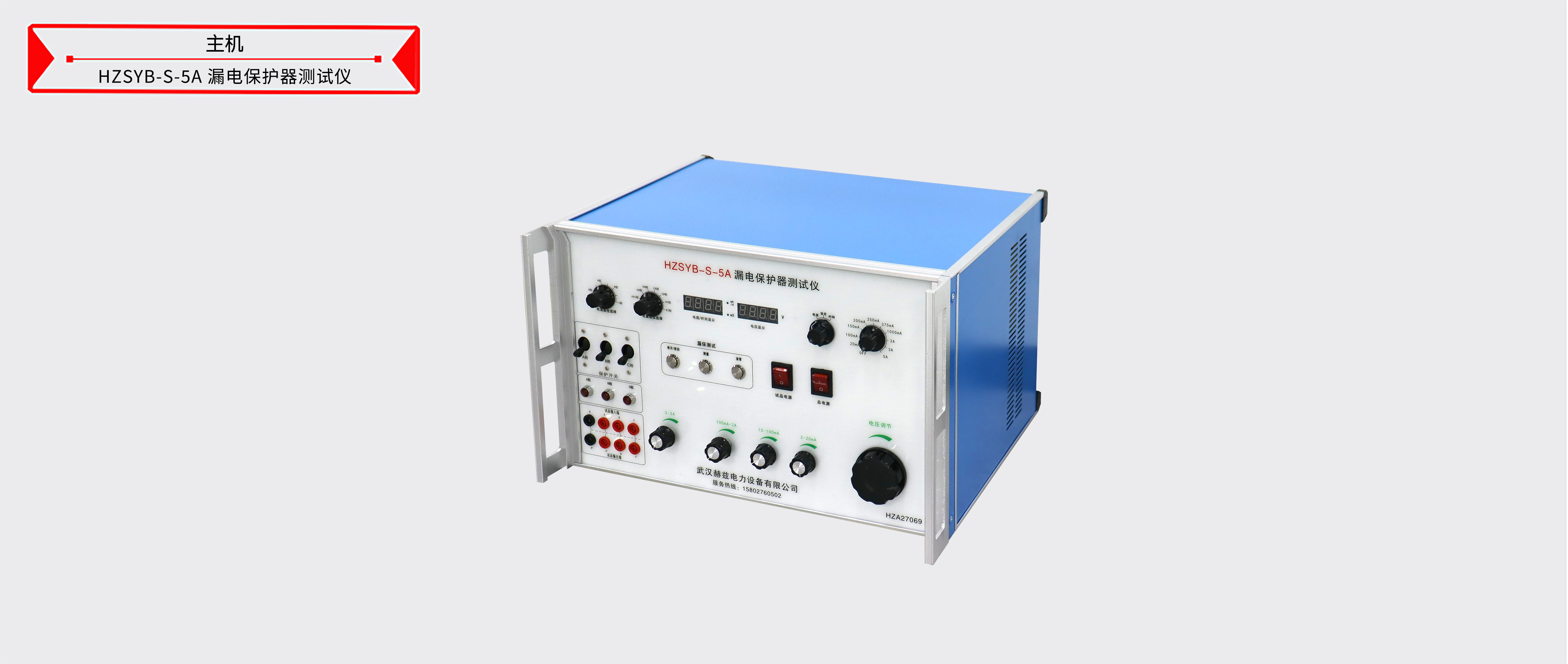

HZSYB-S-5A 漏电保护器测试仪

一、产品简介
HZSYB-S-5A型漏电保护器测试仪(以下简称测试仪)，是本公司改进产品，是符合国家标准《剩余电流动作保护器》（GB6829—95）中第8.3条和GB16917.1—1997中第9.9条验证AC型交流脱扣器动作特性要求的专用测试仪器。目前国内生产厂生产的保护器绝大部分是AC型的脱扣器。因此SG6829—第8.3条和GB16917.1—1997中第9.9条所规定的AC型保护器的各项动作特性均能验证，测量精度符合规定的要求。测试仪可作为生产厂家、电器检测站、用户单位校验、检验、验收的专用测试仪器。

二、特点及主要功能
1）本测试仪适用于电子式2P，3P的断路器。电磁式1P＋N、2P、3P、3P+N、4P的断路器均能测试。
2）本测试仪提供的模拟剩余电流适合于额定剩余动作电流在5A以下的各种类型剩余保护器。试验电压值三相四线连续可调电源。
3）本测试仪中剩余动作电流和动作时间的测量是数字化的，用3位半发光晶体数码管显示，且在剩余保护器动作后，测量值的显示仍能保持，以便于读录。
4）测试仪的正常工作条件：a.温度0—40摄氏度；b.相对湿度20—85%。

三、技术指标
1）提供剩余电流： a.可调剩余(微调也能小范围调整)2～20mA、20～100mA二档；b.不可调剩余电流： 150mA、200mA、250mA、375 mA、500mA、1000mA、2000mA、3A、5A、共9档；
2）提供三相四线电压和单相电压
3）测量显示：三位半发光晶体数码管。
4）测量分辨率：剩余电流：0.01 mA；动作时间：1ms。
5）测量量程：剩余电流：20mA、200mA、2A、5A、四档；动作时间：2s（超过可用循环读数累计）。
6）测量精度：a.剩余电流：±1%；b.动作时间：±0.2%，读+2ms和±1字。
7）仪器电源：三相四线电源
8）设备附件：测试线8根；使用说明书1份。
