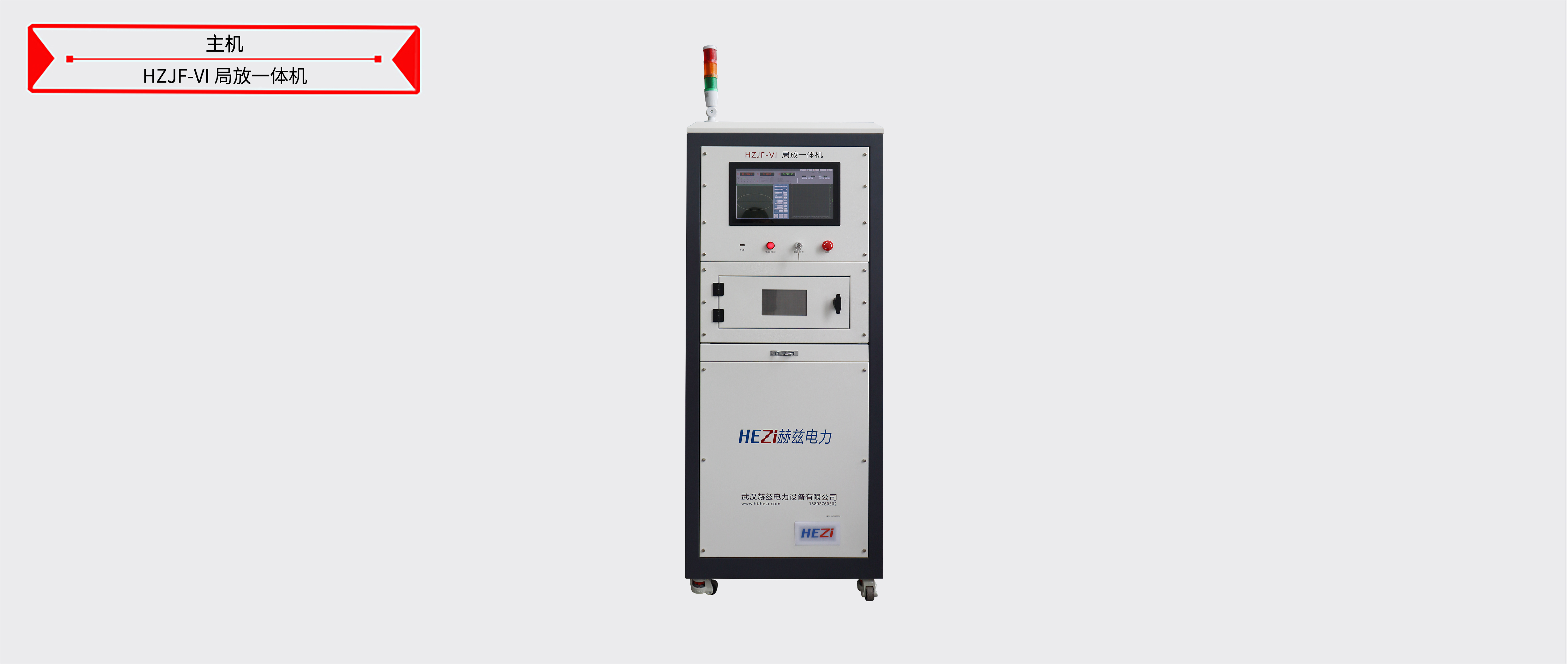

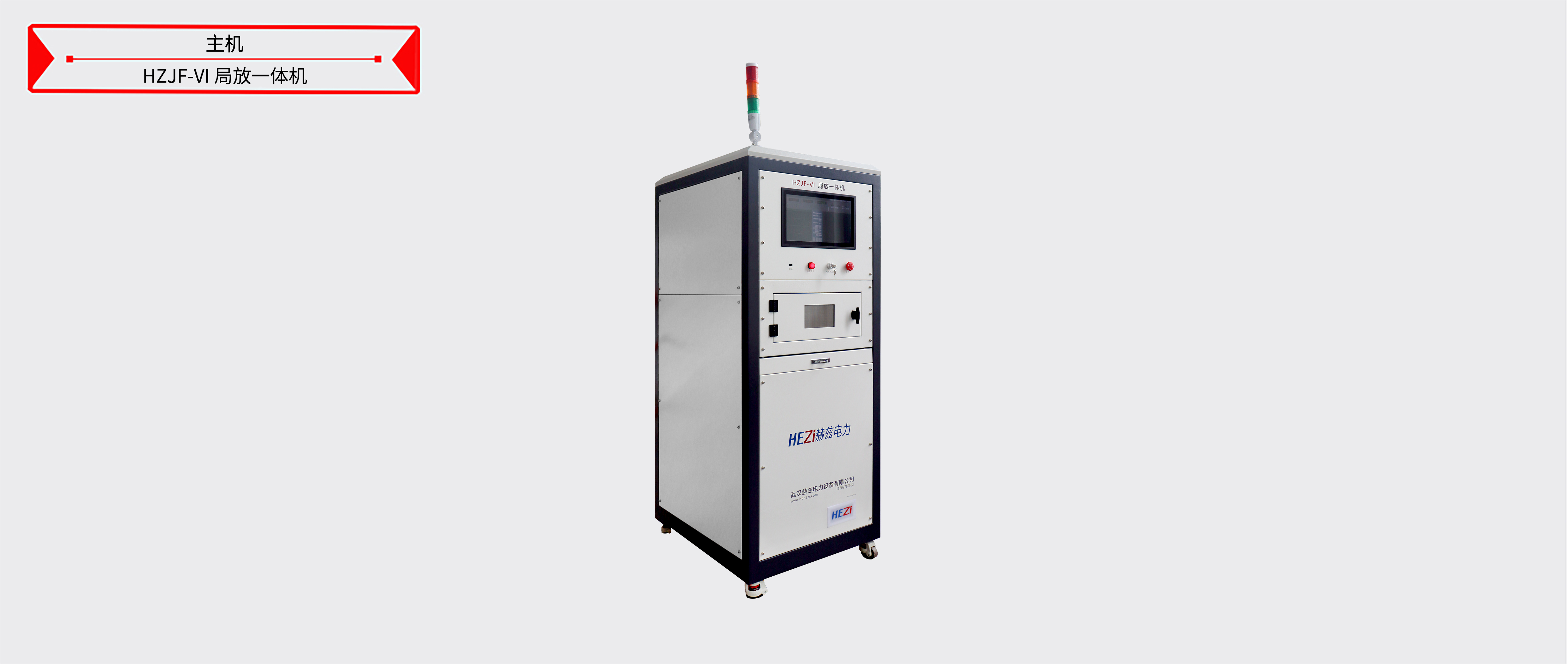

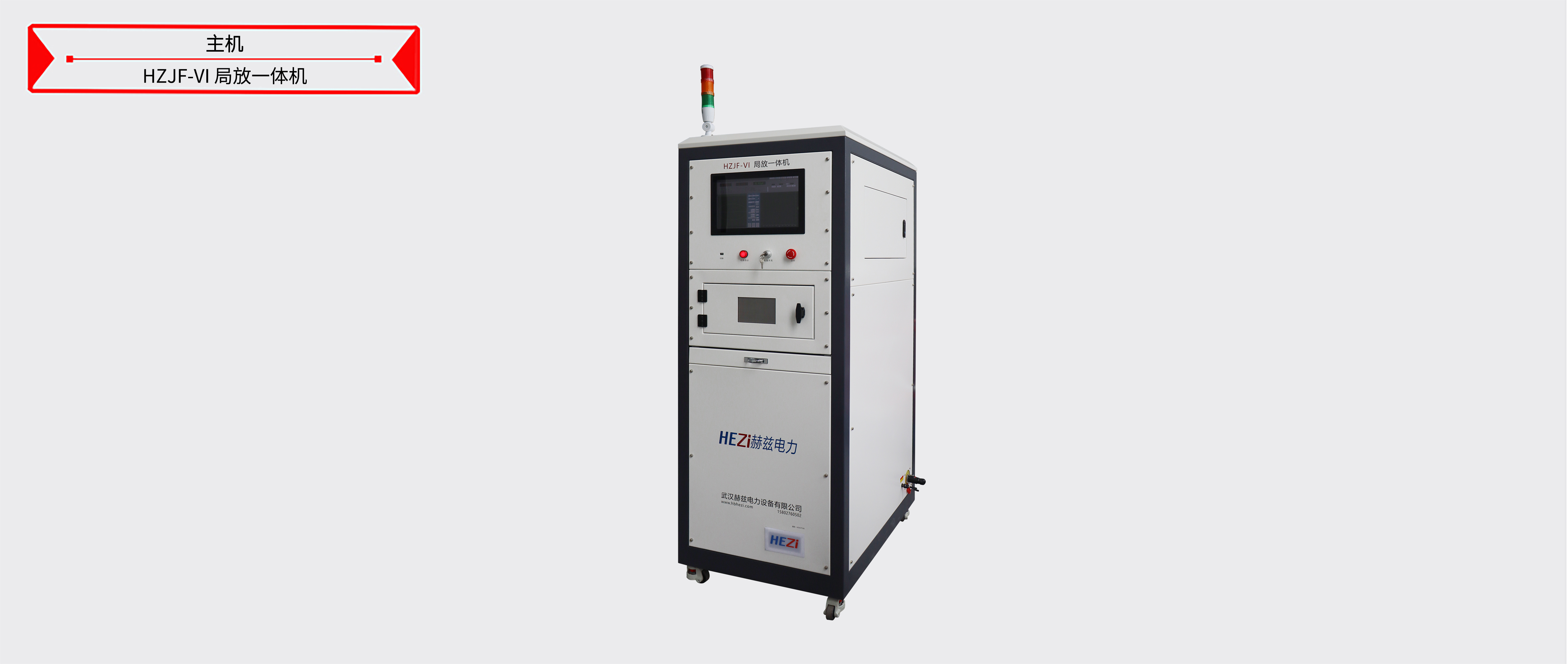

HZJF-VI 局放一体机

一、概述

本产品是由本公司生产的一体式全自动工频局放测试仪，无局放变压器、调压器、滤波装置、隔离变压器、耦合电容、数字式局放仪集成一体，该控制系统具有操作便捷，性能优越使用安全可靠、外形美观、耐用、移动方便等特点。
本套系统主要适用于变压器、线缆、低压开关设备等微小型电气元件、绝缘材料的局放检测 ，能够将2/5/10/15kV的高压施加在电力设备上，从而检验电力设备的绝缘材料是否存在瑕疵（局部放电），以考核产品的局放水平，发现被试品的绝缘缺陷。


二、主要技术参数

1、控制台
（1）电源输入：AC220V ±10% ，50Hz
（2）容    量：3KVA
（3）输入电流：0-15A
（4）输出电压：AC0-200V
（5）电压测量精度：1%
（6）电流测量精度：1%
2、无局放试验变压器
（1）输入电压：AC0-200V
（2）容    量：3KVA
（3）输入电流：0-15A
（4）输出电压：AC0-10kV
（5）输出电流：0-300mA
（6）仪表电压：AC0-100V

三、主要特点

1、一体式结构设计
使用方便，整体采用一体化结构，智能升压操作、同步采集局放信号。
2、抗干扰能力较强，结果数据可靠
采用封闭式客体结构，屏蔽一定的干扰源，另软件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。
3、连接简单方便
采用软体连线自动收缩方便连接试品。
4、多信号采集
独立界面显示高压电压、高压电流、低压电压、低压电流，时间及耐压结果，高压曲线动态显示，显示直观明了
5、保护功能全面
完善的过压、过流、闪络、急停、零位启动、试验仓开门断电保护，电压电流设置上限保护、计时时间，以及试验完成后自动放电保护。
6、操作方式多样化
人机界面采用PC电脑平台操作方式，智能化工作过程，任选自动方式和手动方式。
7、软件功能强大
手动或随时保存实验数据，随时存储波形，重新显示、分析过去已保存的试验波形，增益范围六档粗调，每档随意细调，数字开窗技术、可避免干扰对测量的影响
8、符合国家国际标准
本软件局部放电显示结果符合IEC60270标准。
