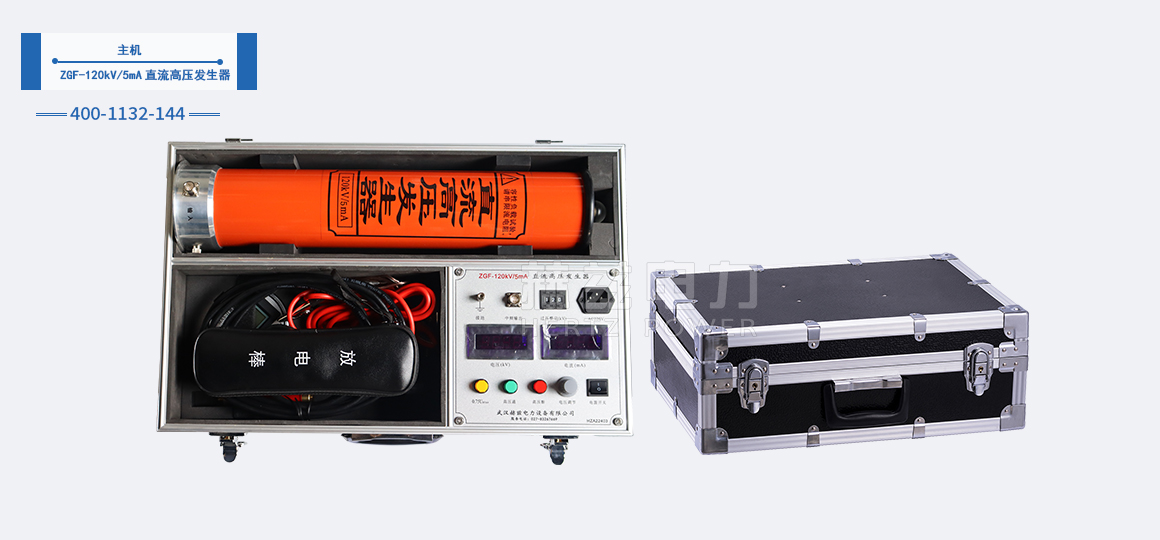

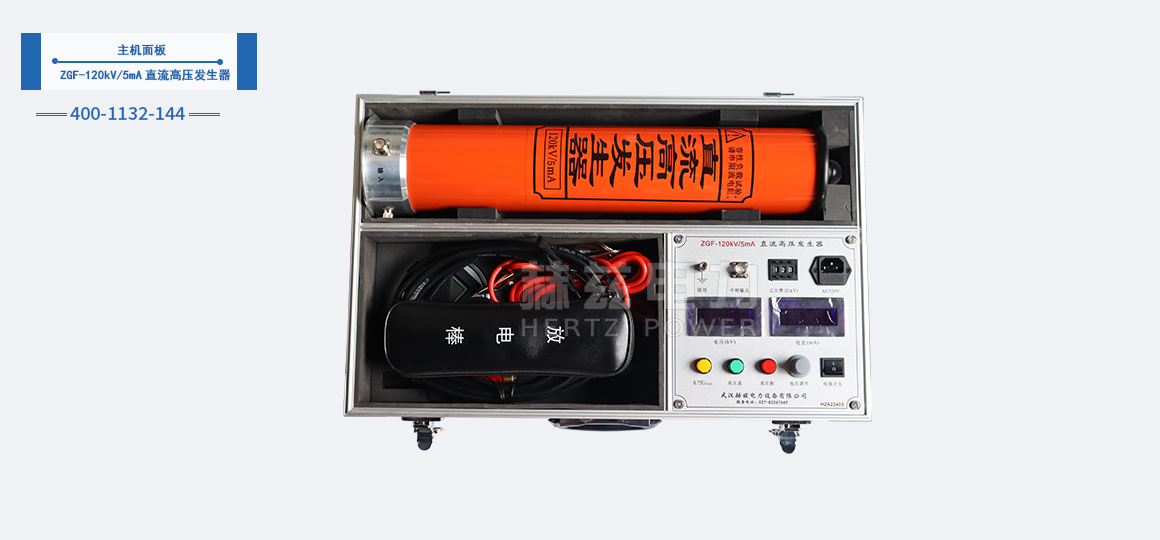

ZGF-120-2 直流高压发生器

执行标准：DL/T848.1-2004
产品别名：
产品图集产品说明书产品视频试验规程检定证书
产品特性：
● 机箱采用铝合金机箱。 ● 采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。 ● 采用电压大反馈，输出电压稳定度高，纹波系数≤1%。 ● 全量程平滑调压，电压调节细度好调节精度≤0.5%，稳定度≤1%，电压电流误差±（1.0%±2个字），电流误差±（1.0%±2个字）。 ● 直流高压发生器升压电位器零起升压。 ● 0.75UDC1mA功能按钮，方便氧化锌避雷器试验，精度±（1.0%±2个字）。 ● 过压保护采用拔码设定，一目了然，误差±1%。 ● 倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。 ● 产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验，严格执行企标出
产品品牌：赫兹电力
24小时服务热线：15342214292
售前咨询：15342214292

产品用途
技术参数
产品附件
检测报告
资料下载
相关推荐
售后保障

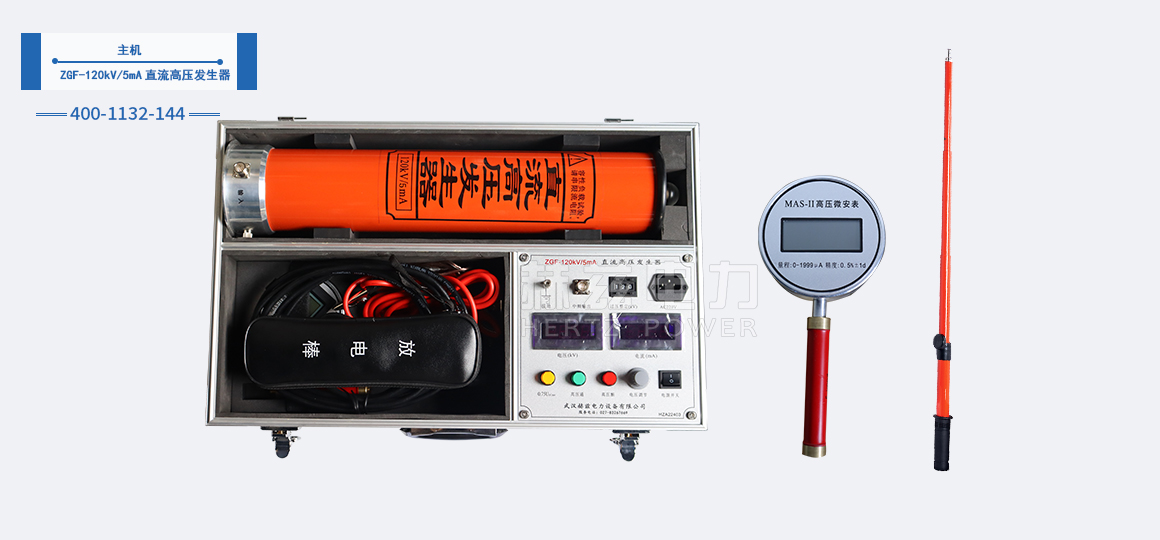

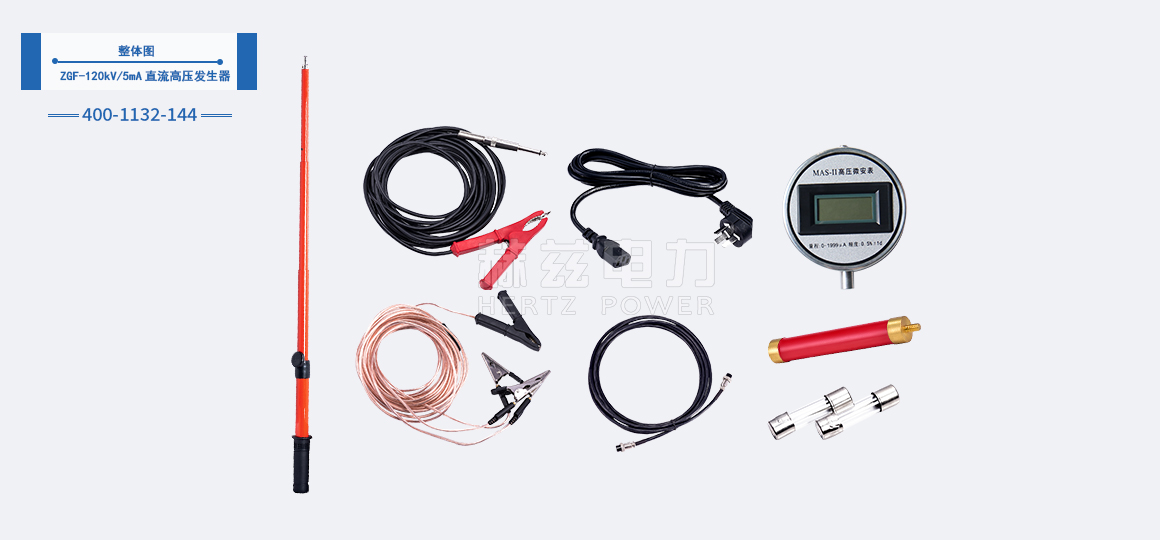

产品附件

高压微安表
限流电阻
高压放电棒
测试线
测试线
测试线
电源线
保险管

1、一体机

工作方式	一次连续时间最长为10分钟
规格技术参数	60/2	60/3	60/5	120/2	120/3	120/5
额定电压(kV)	60	60	60	120	120	120
额定电流(mA)	2	3	5	2	3	5
额定功率(W)	120	180	300	120	240	600
机箱重量(kg)	8	8	8	8	8	8
倍压重量(kg)	4	4	5	6	6	8
倍压高度(mm)	440	440	440	535	535	535
电压测量精度	数显表 ±(1.0%读数±2个字)
电流测量精度	数显表 ±(1.0%读数±2个字)
波纹系数	≤1%
电压稳定度	随机波动，电源电压变化±10%时≤1%
过载能力	空载电压可超出额定电压10%使用10分钟最大充电电流为1.25倍额定电流
电源	单相交流50HZ 220V±10%
工作方式	间断使用
工作环境	温度： 0~40℃
	相对湿度：室温为25℃时不大于85%（无凝露）
	海拔高度：1500米以下
结构特点	环氧玻璃钢电气绝缘倍压筒
结构特点	空气绝缘、无泄漏之虑

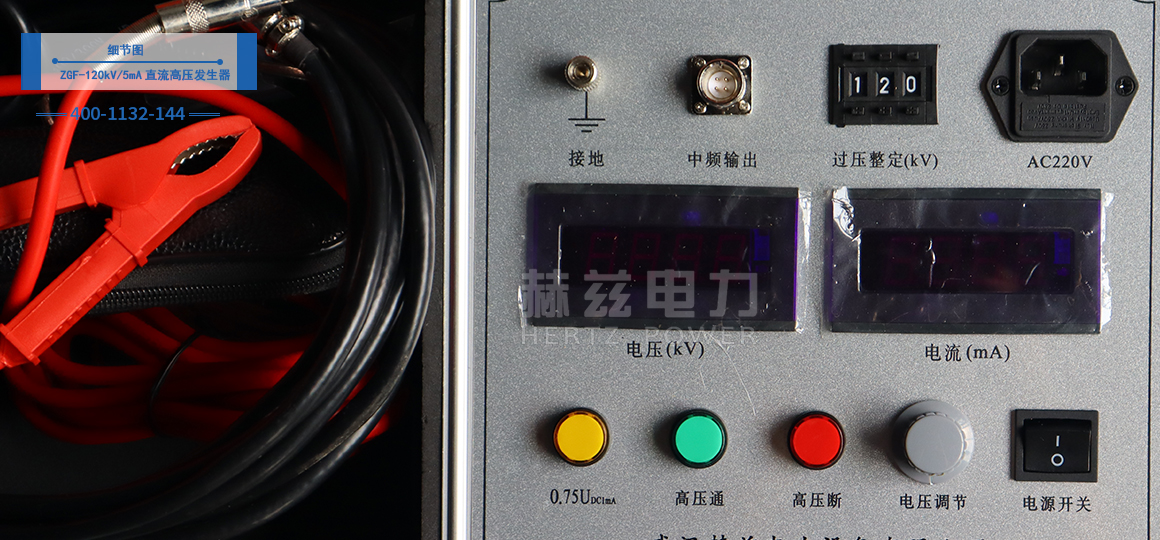

操作箱特点	高精度0.75UDC1mA单触按钮（精度≤1.0%）最适合氧化锌避雷器试验
	过压保护采用拨置，一目了然
	机箱倍压放置一个铝合金箱,整机一手可提

2、分体机

工作方式	一次连续时间最长为10分钟
规格技术参数	200/2	200/3	200/5	300/5	400/2	400/5
额定电压(kV)	200	200	200	300	400	400
额定电流(mA)	2	3	5	5	2	5
额定功率(W)	400	600	1000	1500	800	2000
机箱重量(kg)	4.5	4.5	4.5	5.5	5.5	5.5
倍压重量(kg)	7.9	7.9	8.3	11	19.5	20
倍压高度(mm)	970	970	970	1600	2100	2100
电压测量精度	数显表 ±(1.5%读数±2个字)
电流测量精度	数显表 ±(1.5%读数±2个字)
波纹系数	≤2%
电压稳定度	随机波动，电源电压变化±10%时≤1%
过载能力	空载电压可超出额定电压10%使用十分钟最大充电电流为1.25倍额定电流
电源	单相交流50HZ 220V±10%
工作方式	间断使用
工作环境	温度：-10~40℃
	相对湿度：室温为25℃时不大于85%（无凝露）
	海拔高度：1500米以下
带电容负荷能力	被试品电容量无限制
带电容负荷能力	可用1.5倍的额定电流充电
结构特点	环氧玻璃钢电气绝缘倍压筒
结构特点	空气绝缘、无泄漏之虑
操作箱特点	高精度0.75UDC1mA单触按钮（精度≤3%）最适合氧化锌避雷器试验
	过压保护采用拨置，一目了然
	立卧两用型国际标准机箱，方便现场

高压微安表
限流电阻
高压放电棒
测试线
测试线
测试线
电源线
保险管
