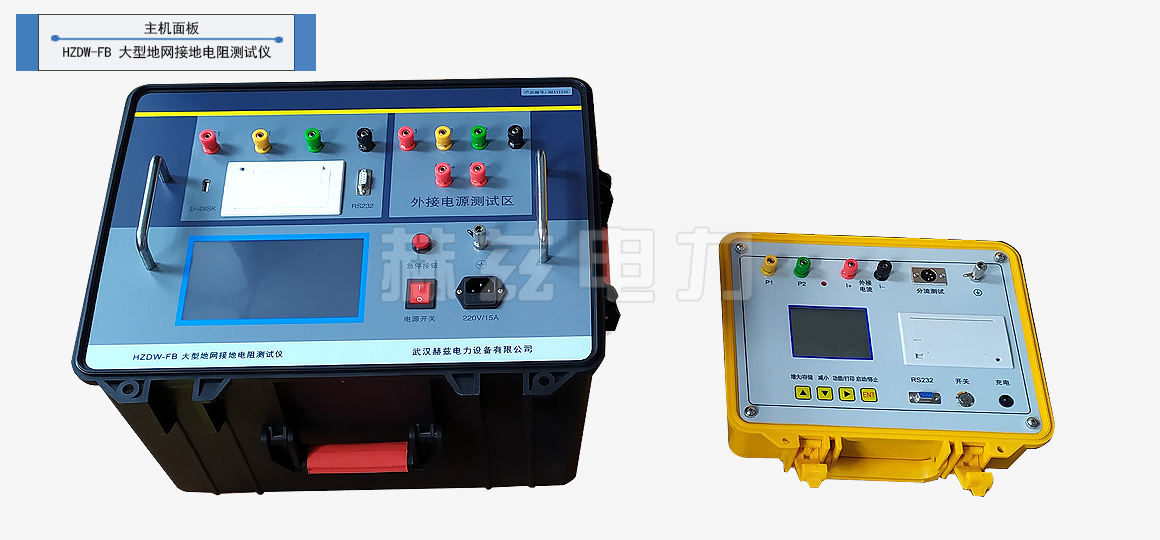

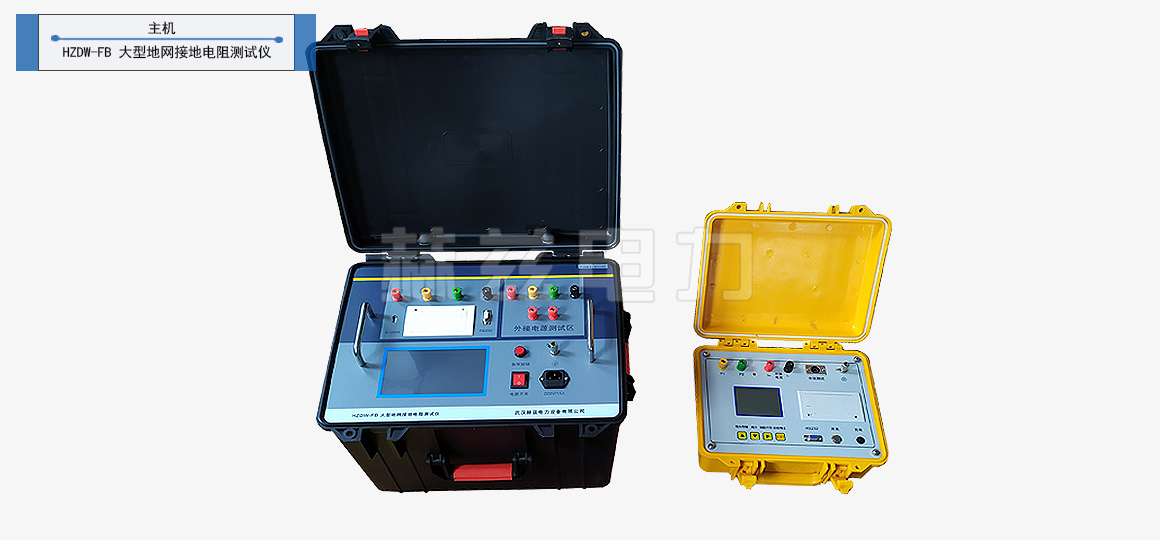

HZDW-FB 大型地网接地电阻测试仪



1、主机技术参数
1、测量范围：0～5000Ω（含电流桩阻抗）
2、分 辨 率：0.001mΩ
3、测量误差：±（读数×1％+0.005Ω）
4、抗工频50Hz 电压干扰能力：10V
5、测试电流波形：正弦波
6、测试电流频率：
单频：40-70Hz  分辨率0.1Hz    随意设置
双频：50±0.1Hz 到 50±10.0Hz 随意设置
          60±0.1Hz 到 60±10.0Hz 随意设置
7、输出电流： 5A  或 外接电源30A
8、输出电压：400V 或 外接电源1000V
9、测量线要求： 电流线铜芯截面积≥1.5mm2
电压线铜芯截面积≥1.0mm2
10、测试电源：内置2kW变频电源或外接大功率变频电源。
11、供电电源：AC220V±10％，50Hz
12、外形尺寸：460×360×350mm 仪器重量：10kg
2、选频表技术参数
选频表只能配合大地网接地电阻仪，用于地表电位梯度、跨步电压和接触电位差的抗干扰测量。
测量时，大地网接地电阻仪向接地装置输出一个恒定的变频电流，选频表针对该频率进行检测，从而滤除工频干扰。具有电压测量功能，用于地表电位梯度测量。内置人体模拟电阻，用于跨步电压和接触电压测量。配有可充电电池.
2.1、主要功能特点
2.1.1、按照《DL/T475-2006 接地装置特性参数测量导则》的要求，为了减小地网工频电流干扰的影响，用工频电流测量时，测试电流应达到50A以上，这样的大电流电源和电缆十分笨重，给试验造成很大的不变。而变频测量的优点是，利用变频技术对工频干扰的抑制能力，使用较小的试验电流便可以达到或超过工频大电流的抗干扰效果。因此导则规定，用变频方式测试电流可以减小到3A。使用选频电压表和我们生产的大地网接地电阻仪就可以满足导则规定的全部试验要求。仪器十分轻便，能大大减轻现场测量的工作强度。
 2.1.2、实现抗干扰测量的关键是要抑制干扰信号。选频电压表采用的高精度自适应数字陷波技术，能够自动跟踪并抑制干扰频率。该算法的理论抑制能力接近百万分之一。与一些进口选频电压表几百分之一的抑制能力相比，选频电压表基本可以忽略干扰的存在。
2.2、主要技术指标
2.2.1、测量范围：0～100V
准 确 度：±(读数×1%+0.1mV)
        最大分辨率：0.001mV
2.2.2、输入阻抗：>500kΩ
人体模拟电阻:1500Ω±5%
2.2.3、测量频率：与大地网接地电阻仪对应
干扰抑制比：≥80dB
2.2.4、电池工作时间：约8小时
充电时间：约3小时
        充电电源：220V±10%，50Hz / 60Hz
2.2.5、重量：0.5kg
2.3、使用方法：选频表上的P1.P2使用连接线连接主机上的P1.P2，开机测量即可。
