　　串联谐振装置是运用串联谐振原理，使回路产生谐振电压加到试品上，串联谐振目前分为变频式和调感式两大类，是通过调节变频源输出频率或可调式电抗器调节电感量，使回路中电感L与试品C串联谐振。

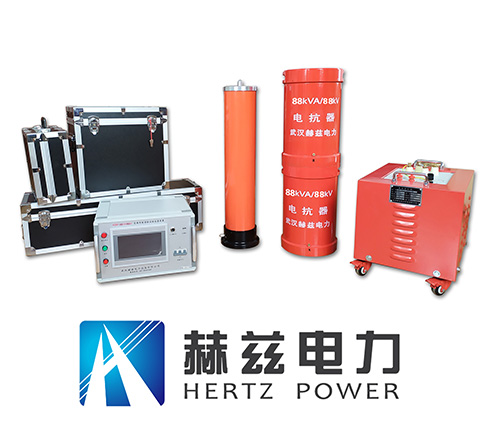

　　变频串联谐振试验装置

　　串联谐振装置主要由变频源(变频式)、高压电抗器、可调式电抗器(调感式)、电容分压器、激励变压器等几部分组成。其广泛用于电力、冶金、石油、化工等行业，适用于电力电缆、电力变压器、水力发电机、GIS等大容量，高电压的电容性试品的交接和预防性试验。

　　串联谐振在产品特性上有稳定性可靠性高、自动调谐功能强大、支持多种试验模式、系统人机交互界面友好、保护功能完善等突出优势，根据其特性在电力系统应用中具有需求电源容量小、设备重量体积小、改善输出波形、防止短路电流烧伤、不会出现恢复过电压等优点。我公司串联谐振装置参考GB50150-2006，DL/T849.6-2004标准，提供电缆谐振试验装置、发电机谐振试验装置、变电站电器设备谐振装置、CVT校验用谐振升压装置等多种选配参考方案。该装置拥有多项关键的国家专利技术，加上引进的部分国际先进技术，设备整体达到了国际先进水平。

　　在电感和电容并联的电路中，当电容的大小恰恰使电路中的电压与电流同相位，即电源电能全部为电阻消耗，成为电阻电路时，叫作并联谐振。

　　并联谐振是一种完全的补偿，电源无需提供无功功率，只提供电阻所需要的有功功率。谐振时，电路的总电流最小，而支路的电流往往大于电路的总电流，因此，并联谐振也称为电流谐振。发生并联谐振时，在电感和电容元件中流过很大的电流，因此会造成电路的熔断器熔断或烧毁电气设备的事故;但在无线电工程中往往用来选择信号和消除干扰。

　　串联谐振和并联谐振区别:

　　从负载谐振方式划分，可以为并联逆变器和串联逆变器两大类型，下面列出串联逆变器和并联逆变器的主要技术特点及其比较：

　　串联逆变器和并联逆变器的差别，源于它们所用的振荡电路不同，前者是用L、R和C串联，后者是L、R和C并联。

　　串联逆变器的负载电路对电源呈现低阻抗，要求由电压源供电。因此，经整流和滤波的直流电源末端，必须并接大的滤波电容器。当逆变失败时，浪涌电流大，保护困难。

　　并联逆变器的负载电路对电源呈现高阻抗，要求由电流源供电，需在直流电源末端串接大电抗器。但在逆变失败时，由于电流受大电抗限制，冲击不大，较易保护。

　　串联逆变器的输入电压恒定，输出电压为矩形波，输出电流近似正弦波，换流是在晶闸管上电流过零以后进行，因而电流总是超前电压一φ角。

　　并联逆变器的输入电流恒定，输出电压近似正弦波，输出电流为矩形波，换流是在谐振电容器上电压过零以前进行，负载电流也总是越前于电压一φ角。这就是说，两者都是工作在容性负载状态。

　　串联逆变器是恒压源供电，为避免逆变器的上、下桥臂晶闸管同时导通，造成电源短路，换流时，必须保证先关断，后开通。即应有一段时间(t)使所有晶闸管(其它电力电子器件)都处于关断状态。此时的杂散电感，即从直流端到器件的引线电感上产生的感生电势，可能使器件损坏，因而需要选择合适的器件的浪涌电压吸收电路。此外，在晶闸管关断期间，为确保负载电流连续，使晶闸管免受换流电容器上高电压的影响，必须在晶闸管两端反并联快速二极管。

　　并联逆变器是恒流源供电，为避免滤波电抗Ld上产生大的感生电势，电流必须连续。也就是说，必须保证逆变器上、下桥臂晶闸管在换流时，是先开通后关断，也即在换流期间(tγ)内所有晶闸管都处于导通状态。这时，虽然逆变桥臂直通，由于Ld足够大，也不会造成直流电源短路，但换流时间长，会使系统效率降低，因而需缩短tγ，即减小Lk值。

　　串联逆变器的工作频率必须低于负载电路的固有振荡频率，即应确保有合适的t?时间，否则会因逆变器上、下桥臂直通而导致换流的失败。

　　并联逆变器的工作频率必须略高于负载电路的固有振荡频率，以确保有合适的反压时间t?，否则会导致晶闸管间换流失败;但若高得太多，则在换流时晶闸管承受的反向电压会太高，这是不允许的。
