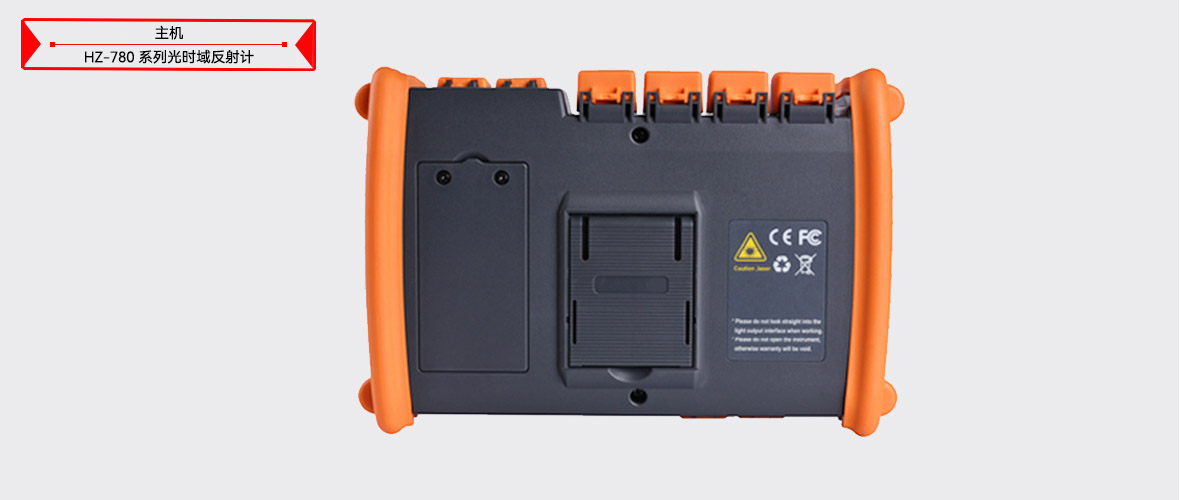

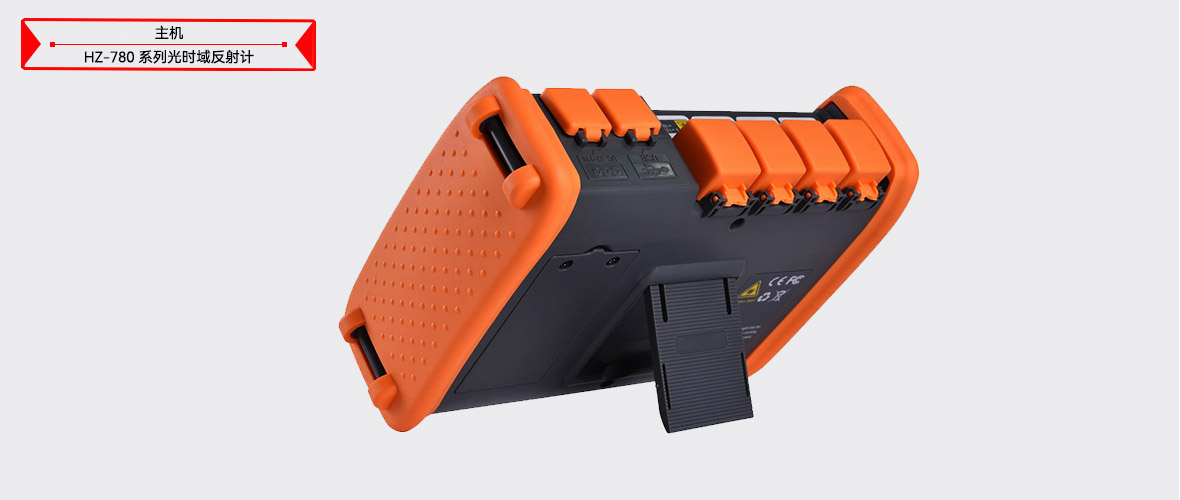

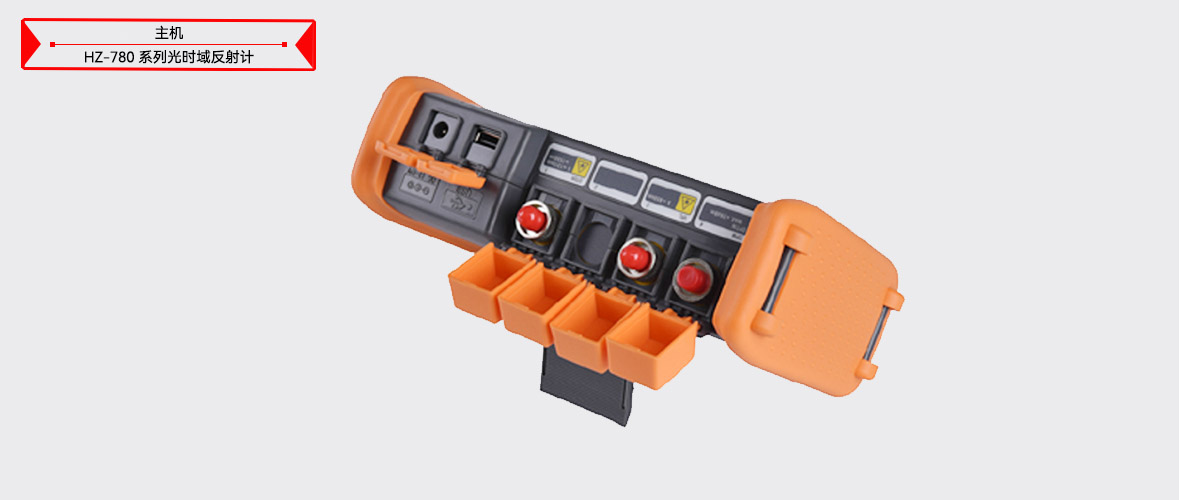

HZ-780系列光时域反射计

执行标准：
产品别名：
产品图集产品说明书产品视频试验规程检定证书
产品特性：
HZ-780系列光时域反射计是武汉赫兹电力针对光纤通信系统测试而设计的最新一代、智能化高端综合测量仪器，采用了标准5.8寸触摸屏、微弱信号实时分析处理等最新技术，具有卓越的测试性能。同时支持VFL、OPM、LS、端面检测、光损耗测试、事件分析地图、故障定位等多种测试功能，可广泛应用于FTTH 网络、局域光纤网、城域光纤网、PON网络施工、部署、维护、认证及光通信教学与科研。 HZ-780系列光时域反射计外观新颖亮丽、坚固耐用；具有业内最简洁的操作界面，操作风格简易直观；经过优化的参数配置，可最大限度的简化测试操作；一键式自动测试及分析，快速获得测试结果；智能化的测试诊断功能，确保测试结果的准确性；整机采用智能化电源管理模式，大容量锂电池使整机的工作时间长达8小时以上。
产品品牌：
24小时服务热线：15342214292
售前咨询：15342214292

产品用途
技术参数
产品附件
检测报告
资料下载
相关推荐
售后保障

	HZ-780系列光时域反射仪
	S、S1、 S2、S3、 S4	T1	T2	T3	T4	F1	M1	SM1	SM2
功能	OTDR、光功率计OPM、VFL红光可视故障定位、激光稳定光源LS、光眼IOLM事件地图、光损耗测试、端面检测（需另购探头）
类型	单模	单模 PON 波长	单模 PON 波长	单模带光在线测试	单模带光在线测试	单模PON 带光在线测试	多模	单多模	单多模
显示	5.8寸彩色液晶屏+触摸屏
波长nm	1310/1550	1310/1490/1550	1310/1490/1550	1310/ 1550/ 1625	1310/ 1550/ 1625	1310/1490/1550/ 1625	850/1300	850/1300/1310/1550	850/1300/1310/1550
动态范围dB①	32/30 35/33 38/36 42/40 45/43	32/30/30	37/35/35	32/30/30	37/35/35	37/35/35/35	26/30	26/30/ 35/33	26/30/ 37/35
事件盲区②	0.8m	0.8m	0.8m	0.8m	0.8m	0.8m	0.8m	0.8m	0.8m
衰减盲区	2m	2m	2m	2m	2m	2m	2m	2m	2m
测试范围	500m /1km /2km /4km /8km /16km /32km /64km /128km /256km
测试脉宽	5ns / 10ns/ 50ns/ 160ns/ 320ns/ 500ns/ 1000ns/ 5000ns/ 10000ns/ 20000ns
测距精度	±（0.75m+取样间隔+0.005％×测试距离）
采样率	2560000点
损耗精度	±0.05dB/dB
反射精度	±3dB
文件格式	SOR通用OTDR标准文件，可过光缆医生软件
损耗测量模式	4点法/5点法
数据存储	≤3000条
光口类型	FC / PC (可互换SC、ST)
数据接口	USB、mini-USB、10M/100M以太网口
VFL输出	功率：≥5mW；波长：650nm；光接口：FC/UPC（可互换SC/ST）
光源输出	输出功率：≥-5dBm;波长：与OTDR输出波长一致；光接口：FC/UPC（可互换SC/ST）
光功率计	动态范围：+26dBm～-50dBm （可选：+10dBm～-70dBm）波长：850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm 光口：万能接头兼容：FC/SC/ST
供电方式	AC/DC 适配器：输入：100V～240V，50/60Hz，0.6A ，输出：12V~19V，1.5A 锂离子电池：7.4V，5200mAh，锂离子
工作温度	-10℃～50℃
存储温度	-40℃～70℃
存储温度	0～95％无结露
主机重量	≤1.2kg
体积	230mm×160mm×70mm

主要配置

序号	名称	数量	单位
1	光时域反射计主机	1	台
2	AC/DC电源适配器	1	个
3	皮质把手	1	个
4	U盘（内含模拟分析软件）	1	个
5	触摸笔	1	个
6	数据线	1	根
7	OTDR FC（主机上）和SC转接口	1	个
8	光功率计FC（主机上）和SC转接口	1	个
9	用户手册	1	份
10	检测报告	1	份
11	合格证、保修卡	1	份
12	清洁棉签	1	包
13	仪器专用背包（含背带）	1	个
