HZGZ-D多次脉冲电缆故障测试仪系统

多次脉冲电缆故障测试仪系统

【中文名称】：多次脉冲电缆故障测试仪系统

【英文名称】：Multi pulse cable fault tester system

【试验项目】：赫兹电力生产的电缆故障测试仪是一套综合性的电缆故障探测设备。可用于测试各种市话电缆、 高频通信电缆及金属架空电缆上发生的开路（断线）、短路、接触不良等各种电缆故障。 同时也可以对电力电缆的高阻闪络、高低阻性的接地和电力电缆的断线、接触不良等故障位置进行遥测。

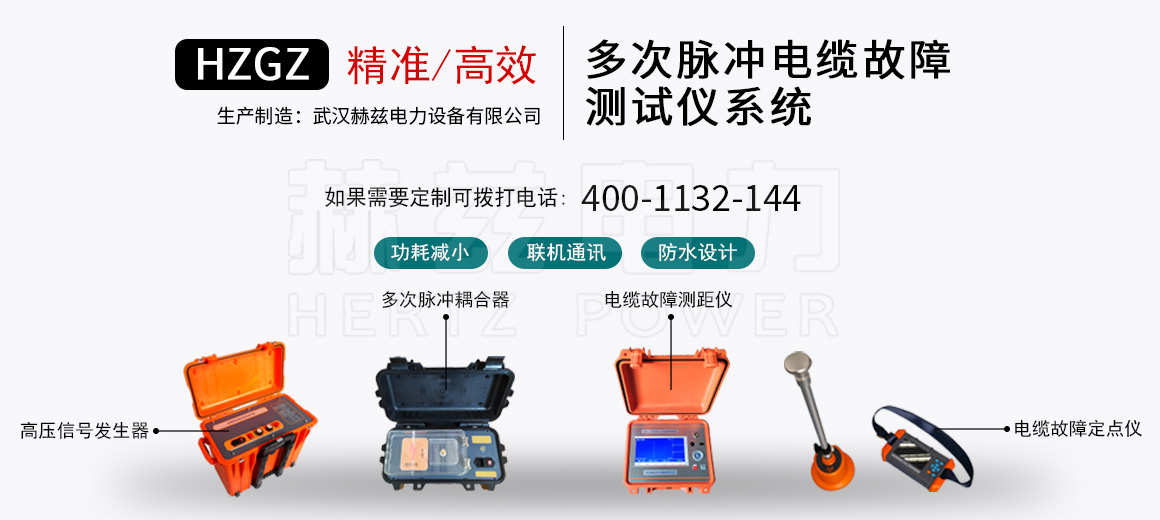

【系统组成】：赫兹电力生产的电缆故障测试仪一般是由电缆故障测距仪，电缆故障路径仪，电缆故障定点仪，高压信 号发生器等组成的一套检测设备。

【应用领域】：电缆故障测试仪是邮电通信系统以及部队、铁路、矿山、油田、机场、航运等单位的线路故障专用测试仪。

【功能优势】：电缆故障测试仪是一套智能化功能，能准确测试电缆故障。具有电源管理，自动关机功能，计算机联机通讯，防水功能这些特点，使测试电缆在使用过程中更安全、更快、更准确。可以最大限度地减少因突发电缆故障而造成的巨大经济损失。对操作人员的要求不高，可以减少甚至避免操作过程中与电缆的直接接触，有效地保证了操作人员的安全。



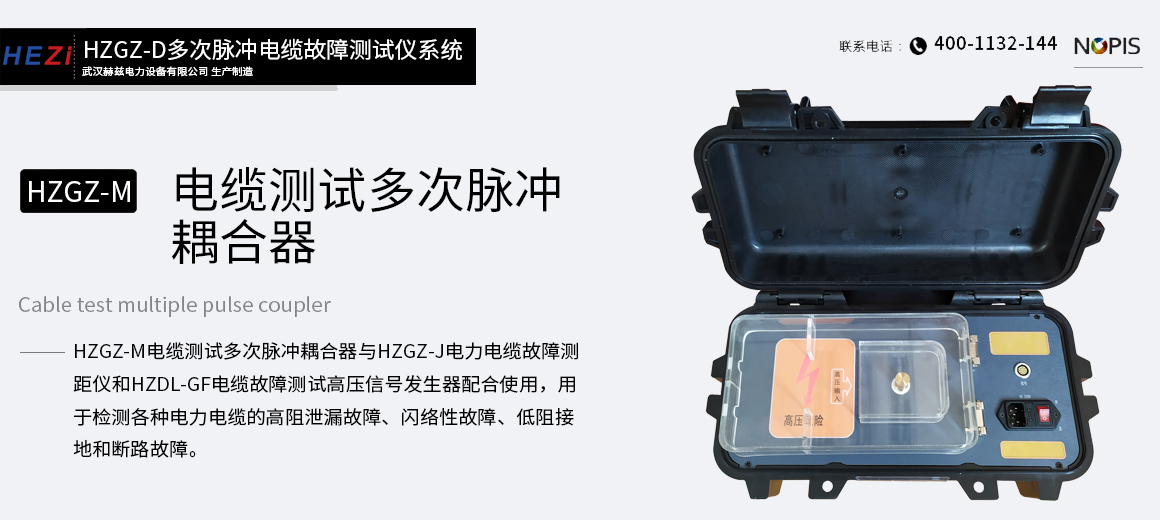

多次脉冲电缆故障测试仪系统 —— Parameters

以下参数为产品标准参数，如需帮助，请致电客服。我们承诺，产品出厂严格质检，确保质量与性能。产品咨询与定制，欢迎致电：400-1132-144

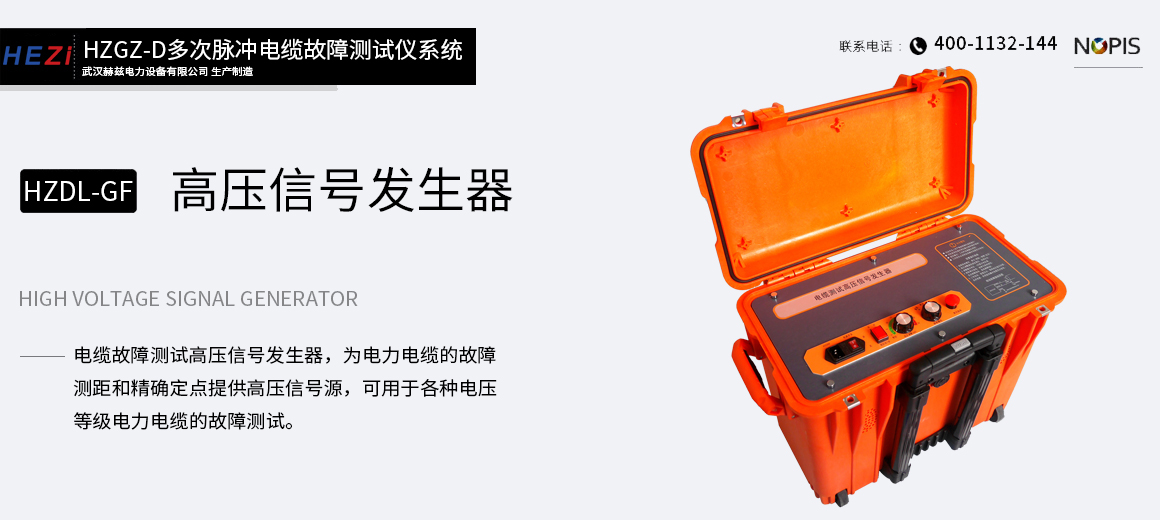

HZDL-GF高压信号发生器



输出电压	0-32kV
储能电容	2μF
最大储能	1000J
放电周期	5s（周期放电模式）
电源	AC220V，50Hz
输入功率	<1000W
体积	400mm×460mm×50mmm
质量	25kg

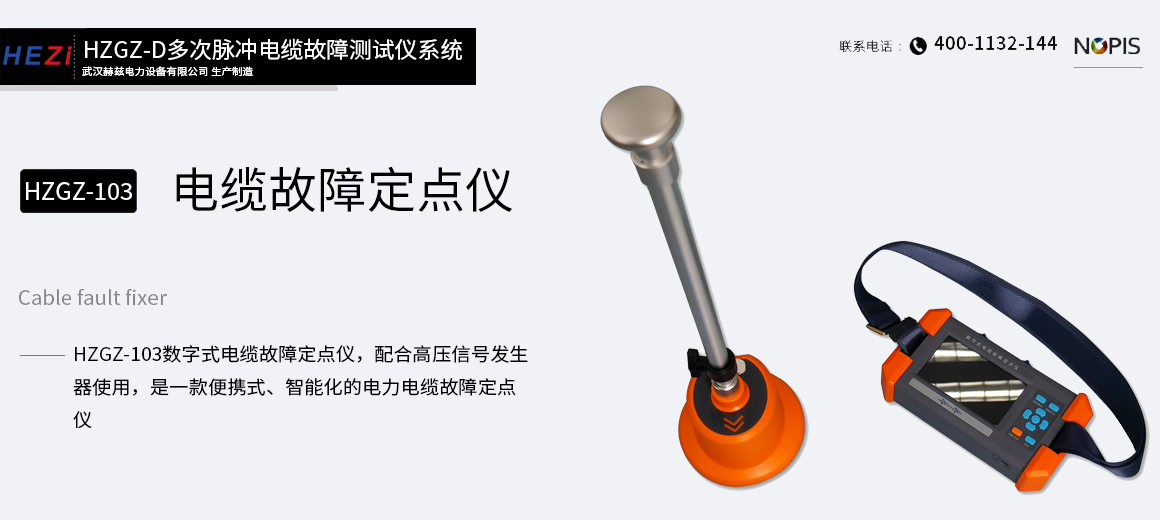

HZGZ-103电缆故障定点仪

1. 声磁同步定点功能：

1. （1）声音通道
   1. 带宽

1. 全通：80Hz~1500Hz。
2. 低通：80Hz~400Hz。
3. 高通：200Hz~1500Hz。
4. 带通：150Hz~600Hz。
   2. 信号最大增益：>=80dB。
   3. 定点精度：0.1m。

2. （2）磁场通道
   1. 信号最大增益：>80db

2. 声磁同步背景降噪模式：支持强降噪，自适应降噪，无降噪三种模式。
3. 电源：
   1. 电池：内置锂离子电池组，标称电压3.7V，容量6700mAH。
   2. 使用时间，可连续使用时间>9小时；
   3. 充电器：输入AC100-240V，50/60Hz；输出5V/2A
   4. 充电时间：<5小时
4. 显示方式：800×480高亮彩色液晶，阳光下可视
5. 体积：主机230mm×127mm×55mm。
6. 质量：主机1kg；传感器1.4kg
7. 使用条件：温度:-10℃－40℃，湿度5-90％RH，海拔<4500m。




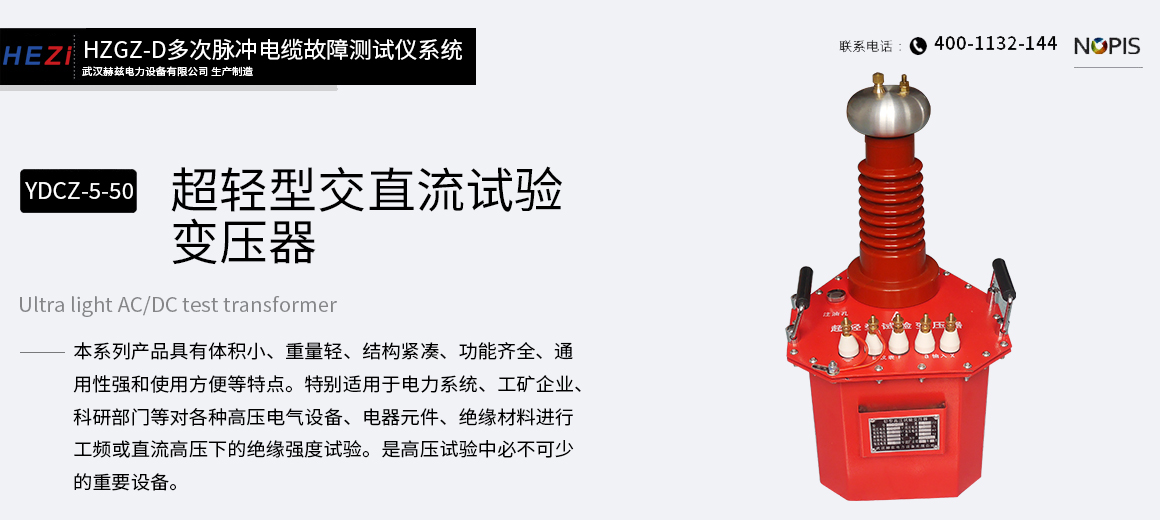

型  号	容量	高压电压（KV）		高压电流（mA）		低压输入		变比	温升℃
	YDCZ	(KVA)	AC	DC	AC	DC	电压(V）	电流（A）	高/仪	30分钟
YDCZ-1.5/50	1.5	50	70	30	15	200	7.5	500	10
YDCZ-3/50	3	50	70	60	15	200	15	500	10
YDCZ-5/50	5	50	70	100	15	200	25	500	10
YDCZ-10/50	10	50	70	200	50	200	50	500	10
YDCZ-20/50	20	50	70	400	100	380	53	500	10
YDCZ-30/50	30	50	70	600	100	380	79	500	10
YDCZ-40/50	40	50	70	800	105	380	105	500	10
YDCZ-50/50	50	50	70	1000	100	380	132	500	10
YDCZ-10/100	10	100	140	100	50	200	50	1000	10
YDCZ-20/100	20	100	140	200	100	380	53	1000	10
YDCZ-30/100	30	100	140	300	100	380	79	1000	10
YDCZ-40/100	40	100	140	400	100	380	105	1000	10
YDCZ-50/100	50	100	140	500	100	380	132	1000	10
YDCZ-100/100	100	100	140	1000	100	380	250	1000	10
YDCZ-30/150	30	150	210	200	100	380	79	1000	10
YDCZ-40/150	40	150	210	267	100	380	105	1000	10
YDCZ-50/150	50	150	210	333	100	380	132	1000	10
YDCZ-100/150	100	150	210	667	150	380	263	1000	10

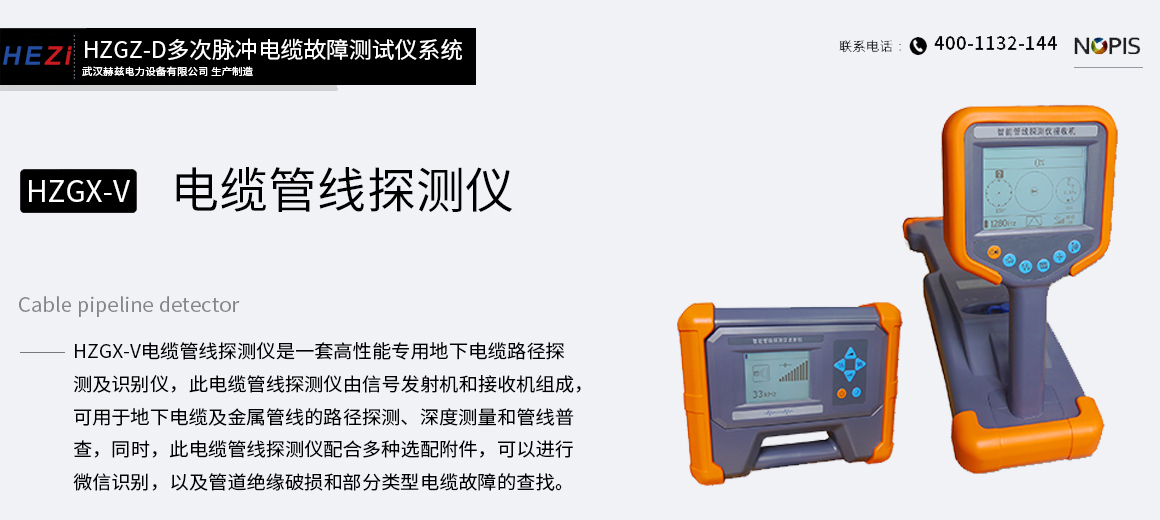

HZGX-V电缆管线探测仪


HZGX-V电缆管线探测仪发射机：
1. 输出方式：直连、卡钳、辐射、查障升压器
2. 输出频率：640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz
3. 输出功率：15W max，10档可调
4. 阻抗匹配：全自动
5. 过压过流保护：全自动
6. 人机界面：320×240点阵黑白LCD
7. 电源：内置锂离子电池组，标称7.4V，>6Ah
8. 充电器输入：AC100-240V，50/60Hz
9. 充电器输出：DC8.4V，2A
10. 体积：280×220×90mm
11. 质量：2.3kg
12. 防护：IP65
13. 使用条件：-25℃－60℃，<90%RH，<4500m
HZGX-V电缆管线探测仪接收机：
1. 接收方式：内置线圈、柔性卡钳、听诊器、A字架
2. 探测模式：宽峰、窄峰、谷值、历史曲线、频谱
3. 主动频率：640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz
4. 被动频段：50/60Hz工频、4-24kHz射频
5. 人机界面：320×240点阵彩色LCD，阳光可视
6. 电源：内置锂离子电池组，标称7.4V，>3Ah
7. 充电器输入：AC100-240V，50/60Hz
8. 充电器输出：DC8.4V，2A
9. 体积：680×120×277mm
10. 质量：2.0kg
11. 防护：IP65
12. 使用条件：-25℃－60℃，<90%RH，<4500m
HZGX-V电缆管线探测仪可选附件：
1. 测深辅助传感器：用于测深时的干扰提醒。
2. 发射卡钳：用于向运行电缆耦合信号。
3. 柔性卡钳：用于电缆的唯一性识别。
4. 听诊器：用于狭小场合的电缆识别。
5. 查障升压器和A字架：用于定位部分电缆故障和管线绝缘破损点。
6. 外置RTK GNSS定位手持机（Z高精度厘米级）。

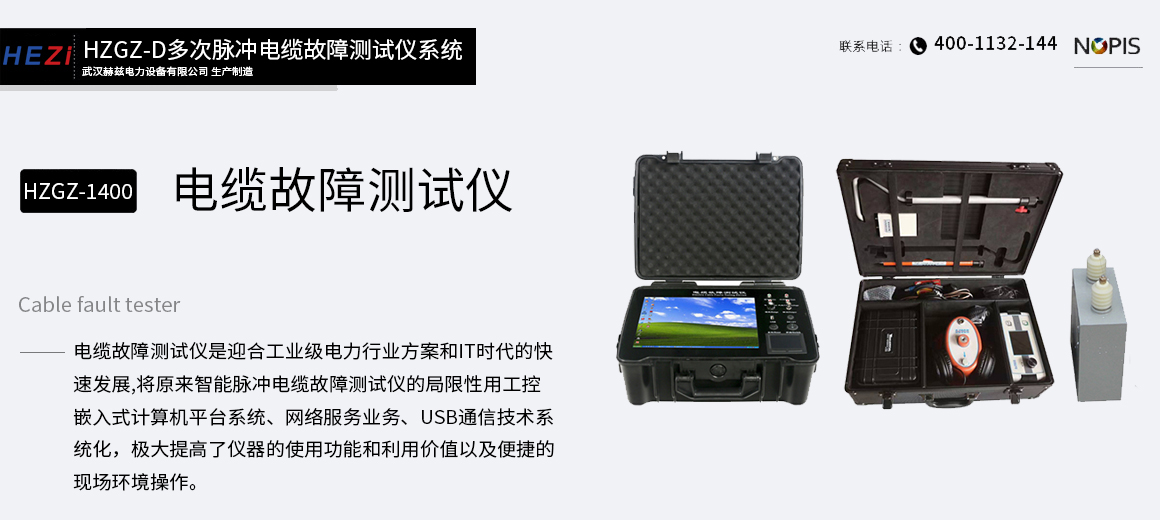

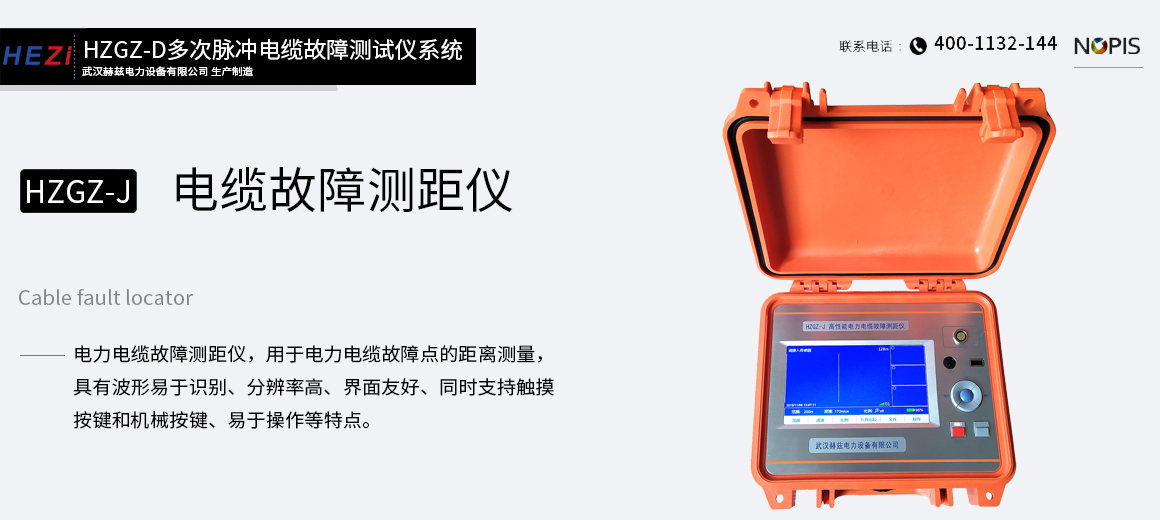

HZGZ-1400电缆故障测试仪


1、可测试各种35KV以下不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。
2、可测试铁路通信控制电缆、路灯电缆、机场信号电缆的各种类型故障。
3、可测量长度已知电缆电波传播速度。
4、可测试电力电缆埋设路径及埋设深度。
5、显示方式：12.1英寸工业级液晶屏      存储空间：固定32G
6、测试方法：低压脉冲法、冲闪电流法     操作方式：触控鼠标操作
7、测试距离：不小于60km         最短测试距离（盲区）：0-5米或无盲区
8、精确定点误差：±0.2m         测试误差：系统误差小于±1%
9、分辨率：V/fm；V为传波速度m/μs；软件游标0.10米。
10、采样频率：3.125MHz、6.25MHz、12.5MHz、25MHz、50MHz、100MHz、200MHz、250MHz
11、脉冲宽度：50ns、80ns、100ns、200ns、1μs、2μs、5μs、10μs（软件自动匹配）电源与功耗：　　AC　220V±10%　不大于15W　　　DC　12V（7AH）　不大于20W
12、待机时间：可连续使用6小时左右。   主机重量：6.2kg
13、外形尺寸：180mm×300mm×400m       温度-20℃～﹢40℃，相对湿度80%。

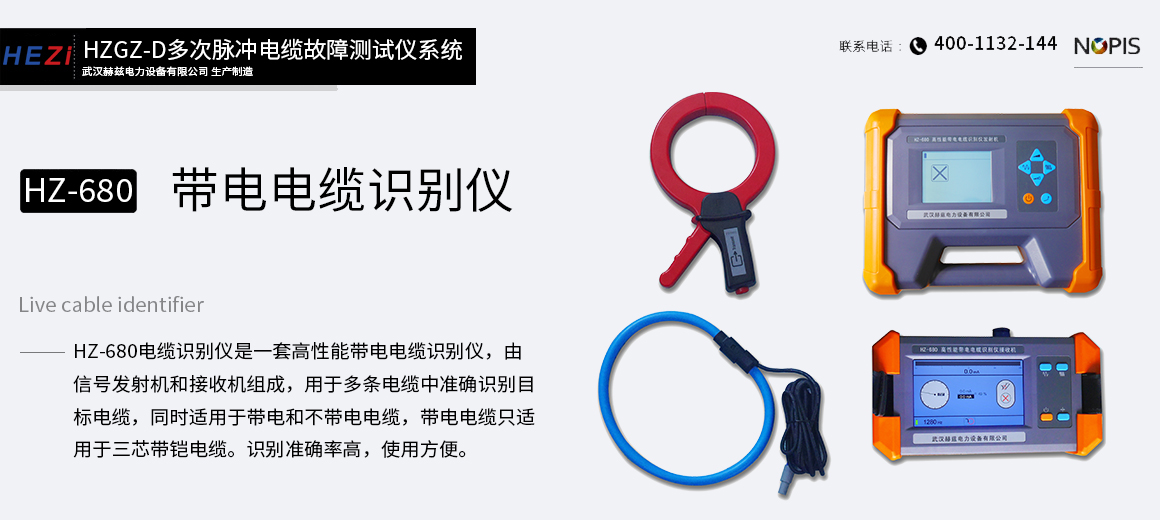

HZ-680带电电缆识别仪



一、发射机：

1. 输出方式：直连输出、卡钳耦合。

2. 输出频率：640Hz(复合频率)、1280Hz(复合频率)。

3. 输出功率：最大10W，10档可调，全自动实时阻抗匹配。

4. 直连输出电压：最高150Vpp。

5. 过载和短路保护。

6. 人机界面：320×240点阵液晶显示器。

7. 内置电池：4节18650锂离子电池，标称7.4V，6.8Ah。

二、接收机：

1. 输入方式：柔性卡钳。

2. 接收频率：

主动探测频率：640Hz、1280Hz。

工频被动探测频率：50Hz/60Hz(用户可配置)。

3. 电缆识别：柔性卡钳智能识别。

4. 工频测量：量程AC 1-1000A，精度±3%。

5. 人机界面：800x480液晶显示器；液晶尺寸121x76mm。

三、其他：

1. 体积：发射机280×220×90mm，接收机220×125×55mm。

2. 质量：发射机2.3kg，接收机0.9kg。

3. 发射机充电器：输入AC100-240V，50/60Hz，输出DC8.4V/2A。

4. 接收机充电器：输入AC100-240V，50/60Hz；输出DC5V/2A。

5.使用条件：温度:-10℃－40℃，湿度5-90%RH，海拔<4500m。

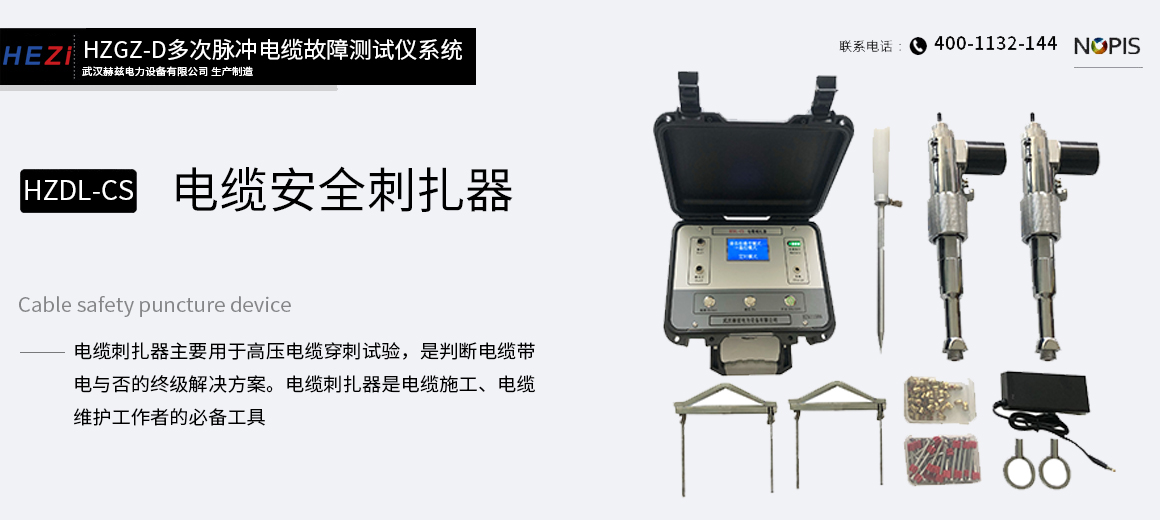

HZDL-CS电缆安全刺扎器



遥控距离	无线遥控≤20米 有线遥控≤3米
适用电缆	≤Φ125mm的各种电力电缆
工作电源	控制器为电池供电
遥控器电池	23A/12V车辆防盗器电池
使用环境	温度-10c°~50c°湿度RH<95%
重量	约15kg（含铝合金箱及全套附件）

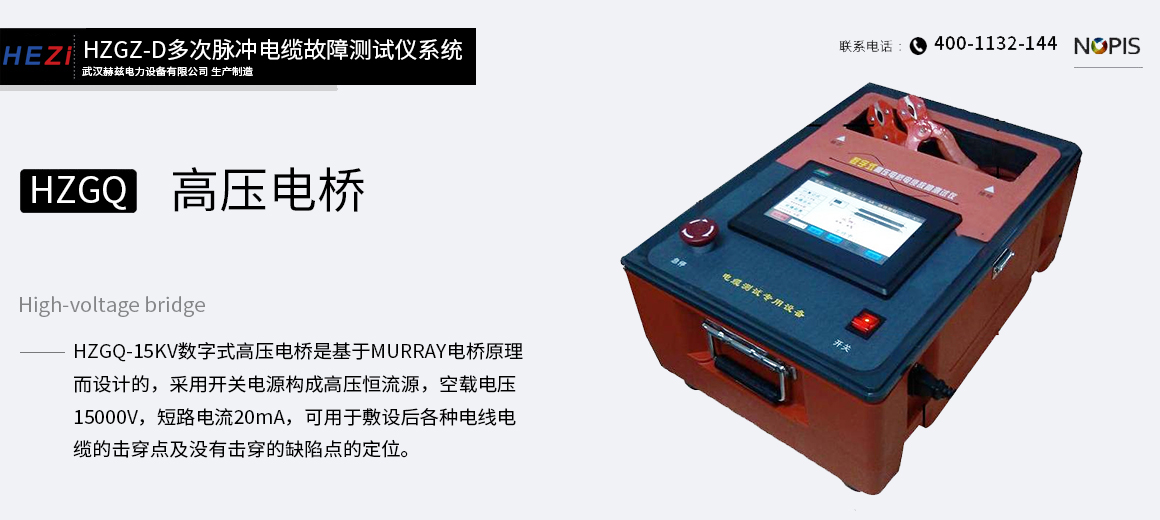

HZGQ高压电桥


数字式高压电桥:
1.测试电压  ：300V 至15000 V
2.测试方式  ：触摸式一键测试操作
3.电压等级  ：0.5KV、1KV、2KV、4KV、8KV、10KV、12KV、15KV、自定义
4.短路电流  ：20mA
5.测试分辨率：0.1%
6.电桥定位精度：±（0.2%L+1）m
7.测试范围  ：< 30 km
8.数字兆欧表：
9.测试电压  ：500V 至15000 V分档
10.测试方式  ：触摸式一键测试操作
11.电压等级  ：任意设定
12.短路电流  ：20mA
13.分辨率 ：0.1MΩ
14.绝缘测试最大值：0.1 MΩ--300 MΩ
15.吸收比极化指数：自动测试，可记忆不同时间段的绝缘值
整机
1.工作电压  ：AC 220V±10%  50Hz
2.测试方式  ：触摸式一键测试操作
3.语音功能  ：真人语音操作提示
4.显示方式  ：800×600高亮彩色触摸液晶屏
5.抗干扰能力：＞100VAC
6.外形尺寸  ：465 mm×330 mm×260 mm
7.重量      ：≤11.2 kg

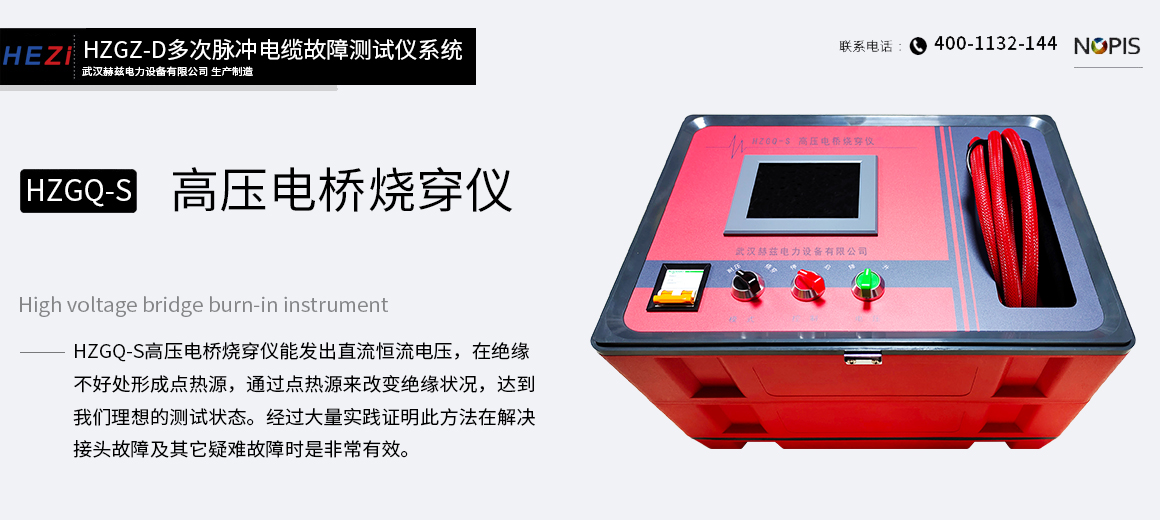

HZGQ-S高压电桥烧穿仪


1.最高输出电压：60KV
2.最大输出电流：600mA
3持续功率：1000W
4.显示误差：＜±1.5%
5.工作电压：AC 220V±10%  50Hz
6.工作温度 ：-20℃ — 50℃
7.相对湿度：≤90%
8.显示:5.6寸彩色液晶屏,分辨率,640*480
9.重量体积：25kg    450*320*340（mm）。
