HZBP 串联谐振交流耐压试验装置

变频串联谐振试验装置

【中文名称】：变频串联谐振试验装置（工频、变频）

【英文名称】：series resonance system

【试验项目】：变频串联谐振试验装置满足10kV、35kV、220kV及以上的电力电缆、电力变压器、发电机组（水力发电机或火力发电机组）、电机、开关柜、GIS开关设备、母线、母排、CVT（电容式电压互感器）等大容量高电压电容性试品的交接和预防性试验的高压交流耐压试验。

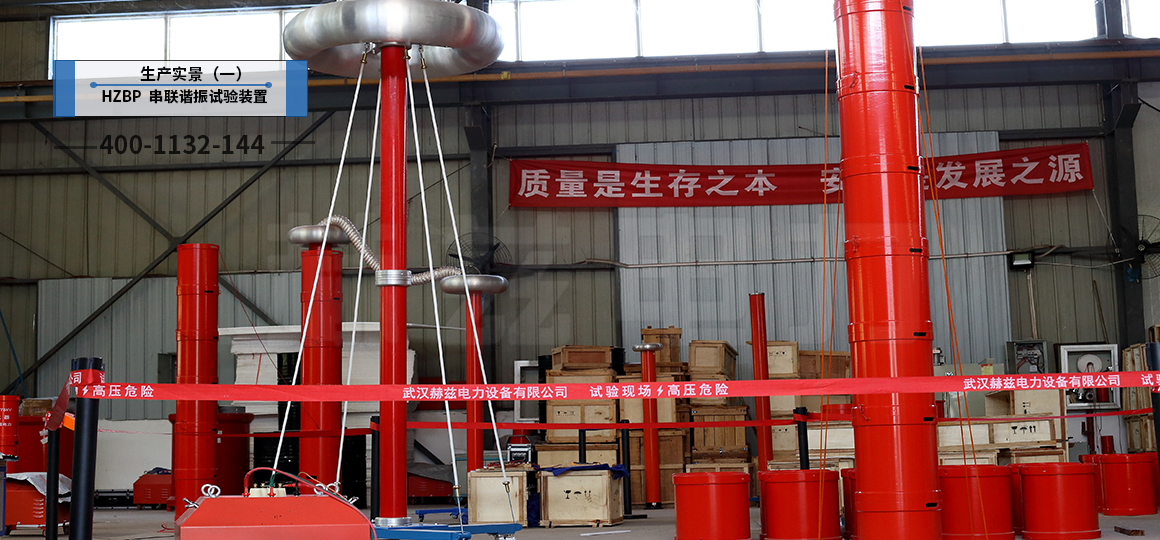

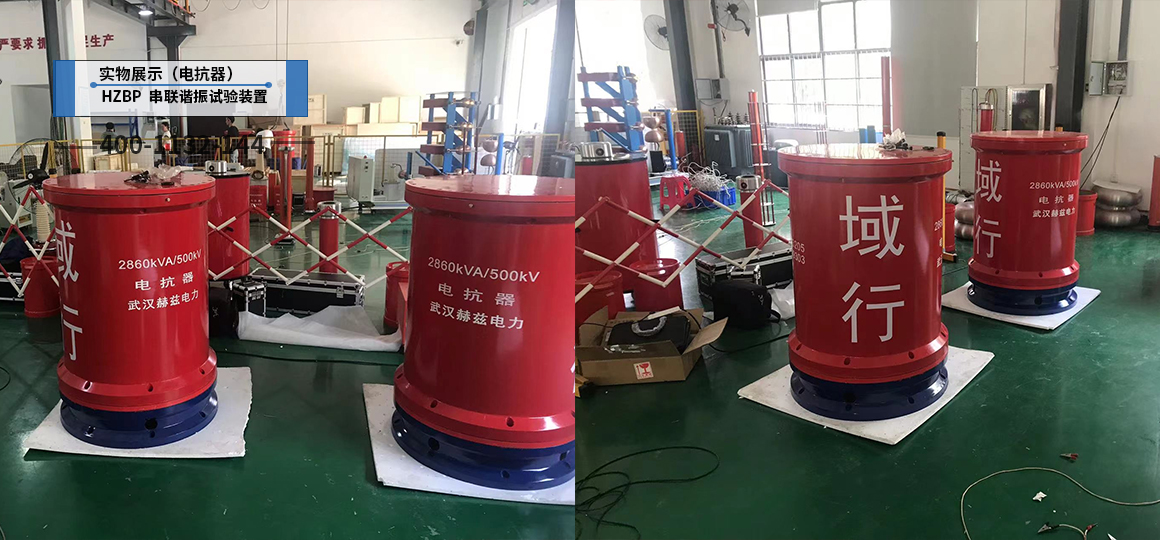

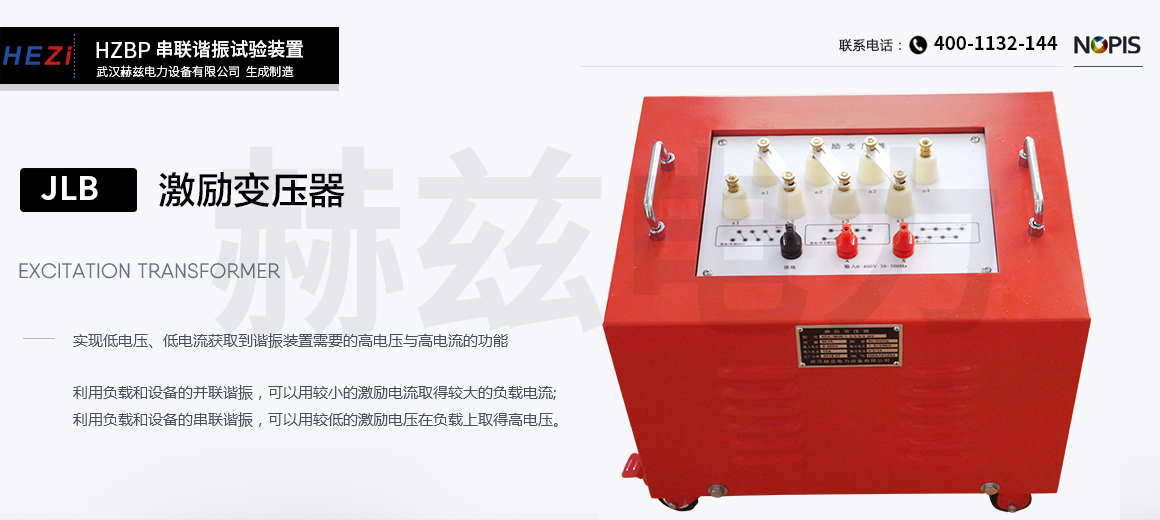

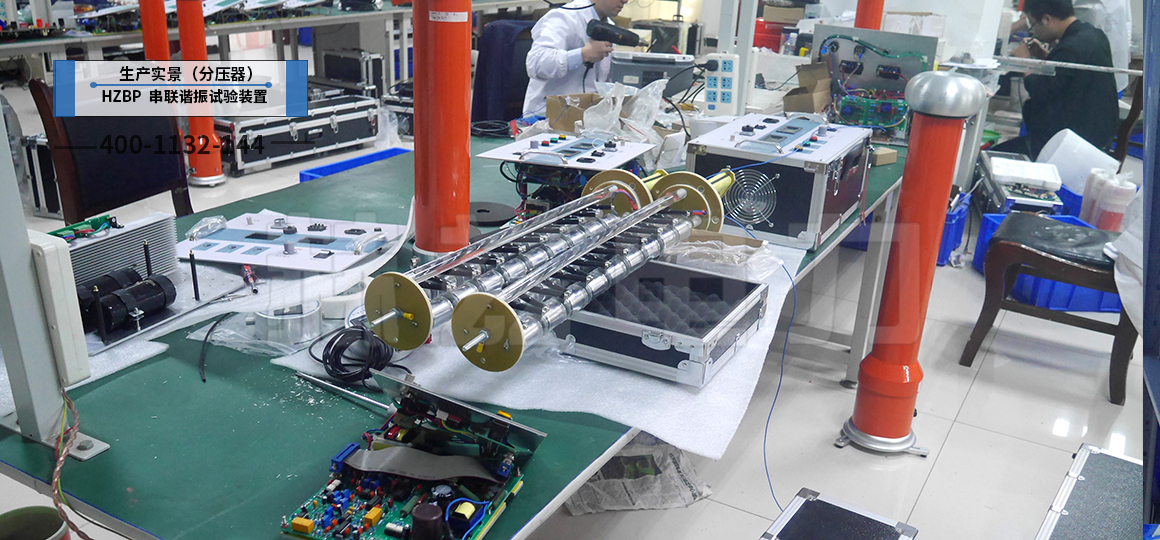

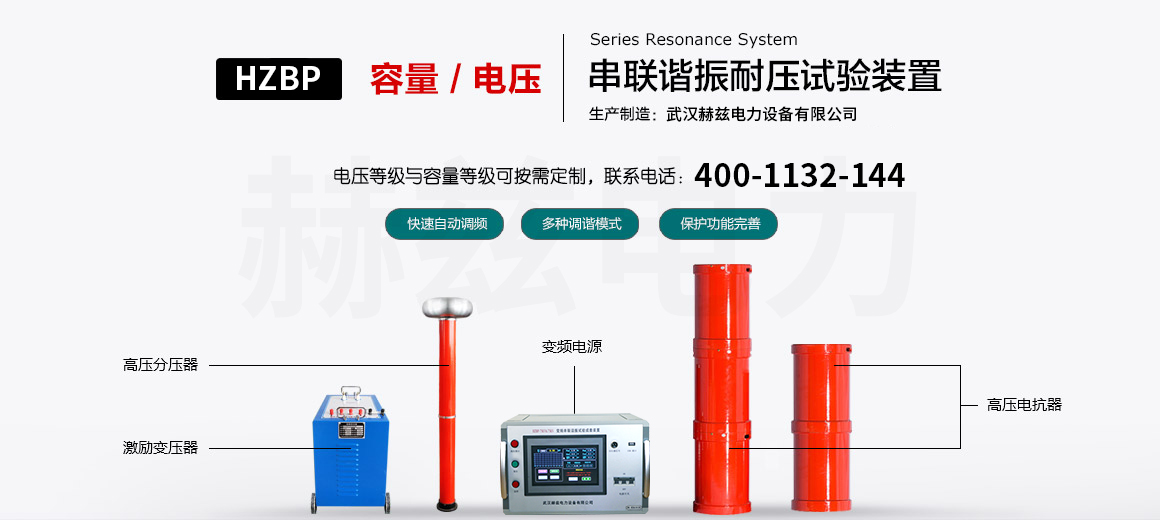

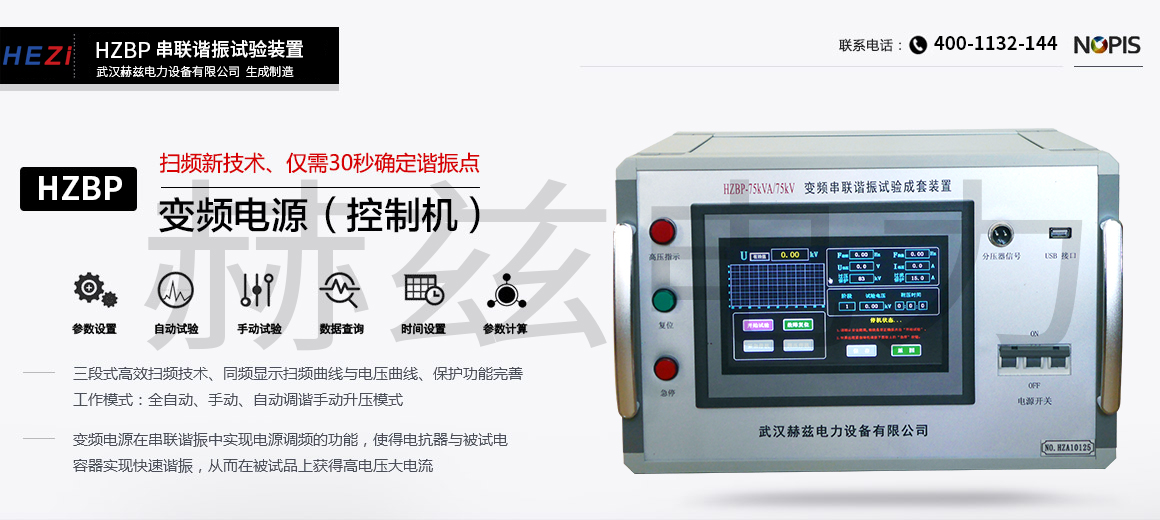

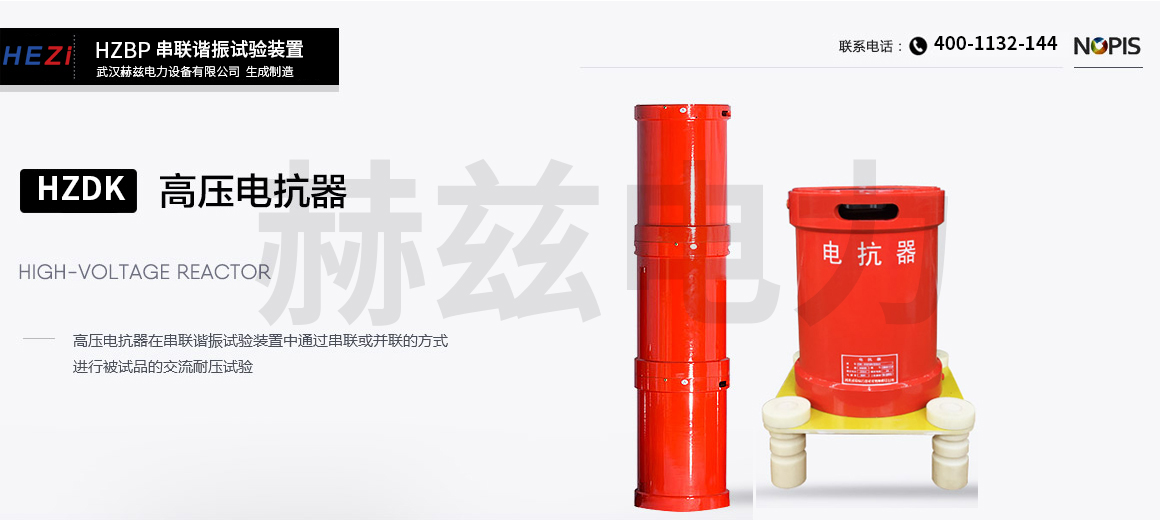

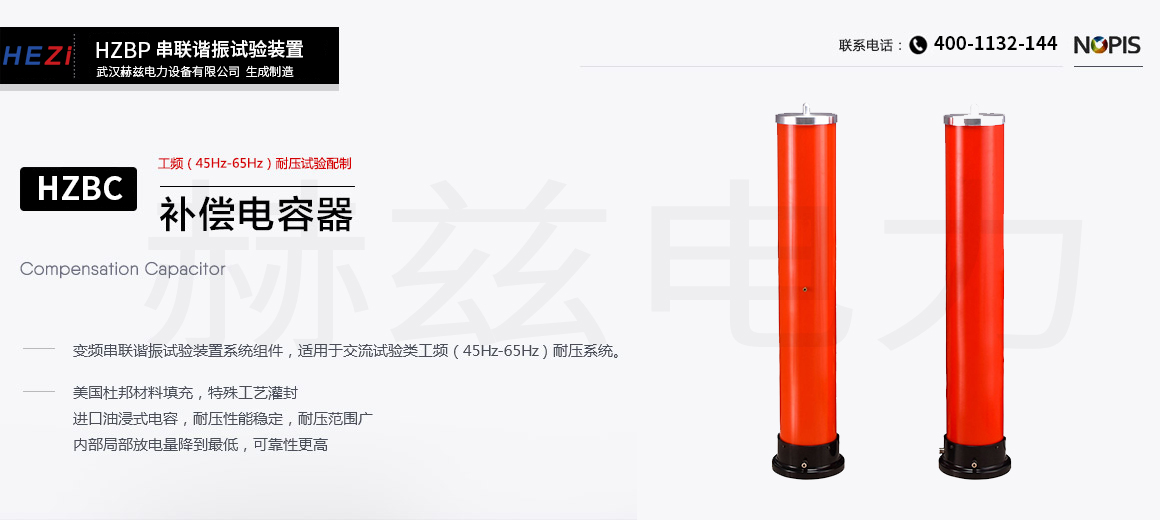

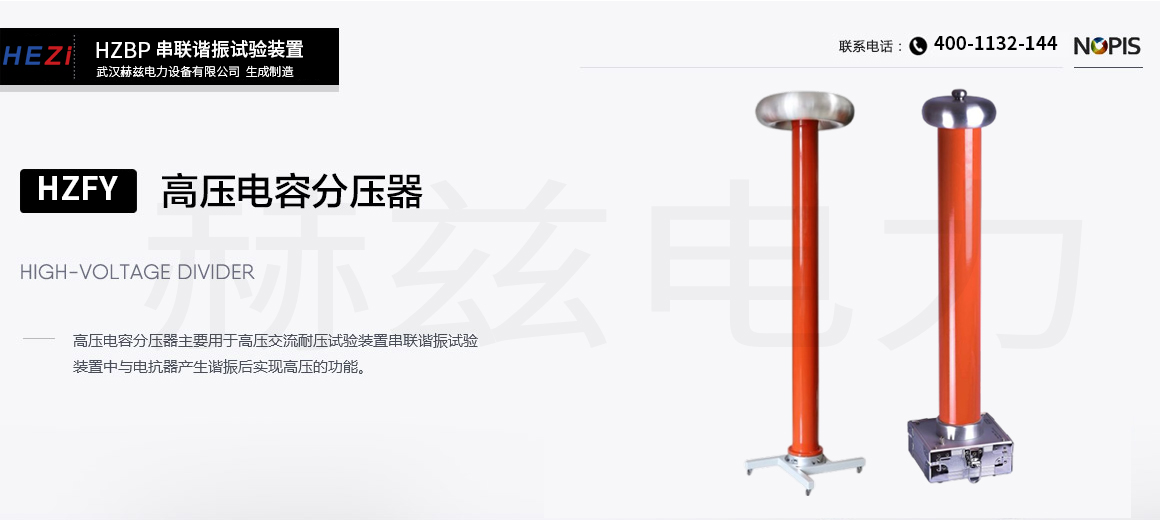

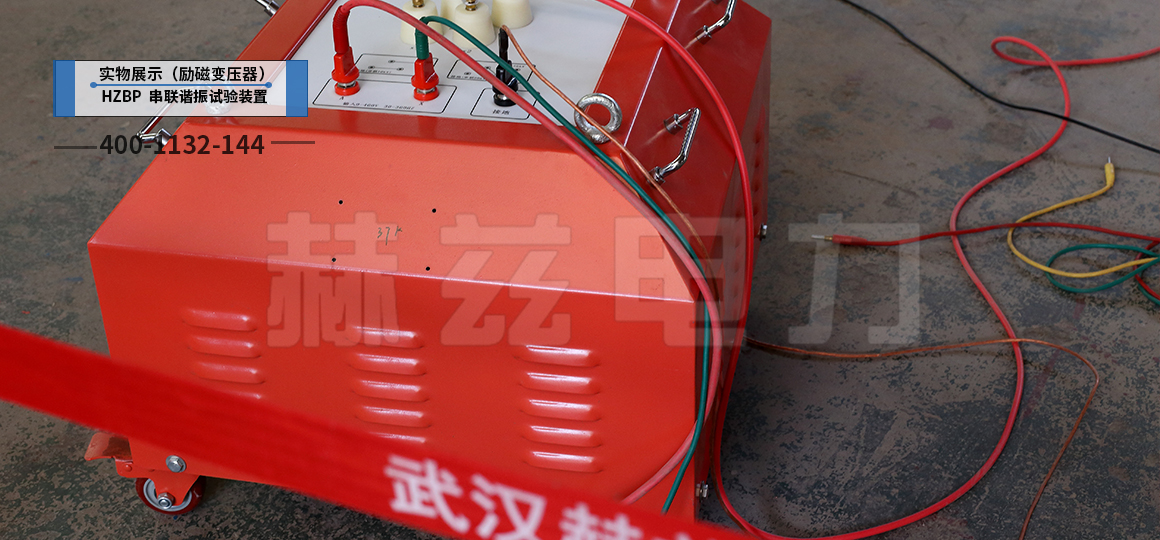

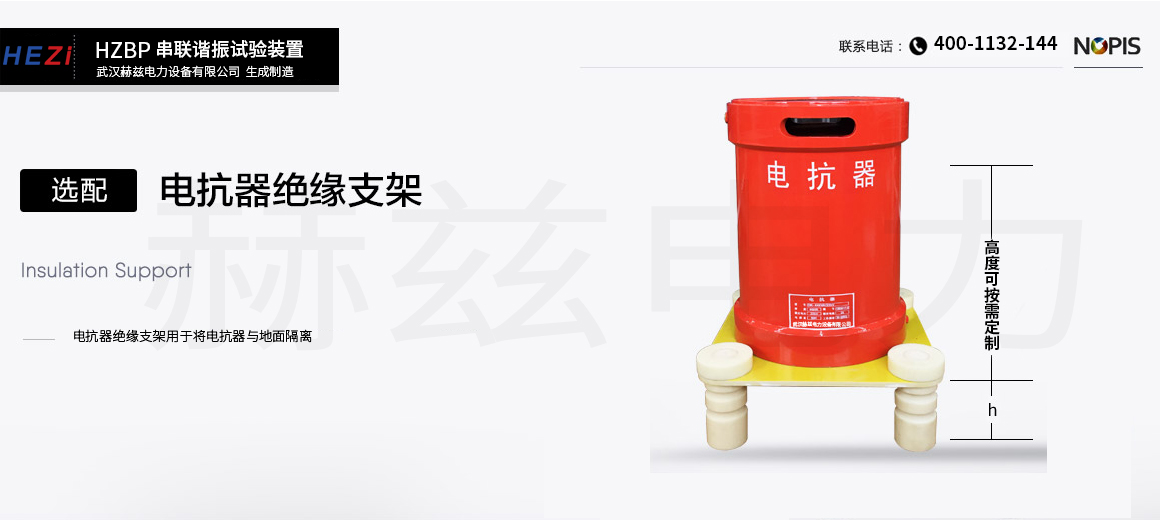

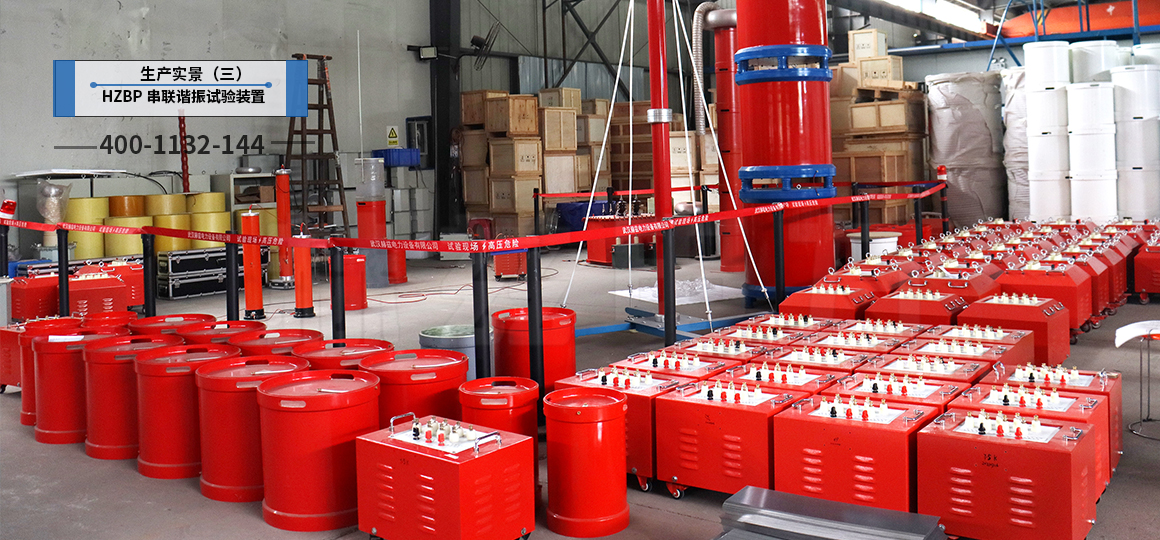

【系统组成】：变频串联谐振试验装置系统配制主要有变频电源、高压电抗器、高压分压器、激励变压器、补偿电容器（工频）。

【应用领域】：变频串联谐振试验装置广泛应用于电力(供电单位、发电厂、变电站)、铁路、冶金、石油、煤炭、化工等行业。

【产品别称】：串联谐振、变频谐振、变频串联谐振、串联谐振试验设备、串联谐振耐压装置、电缆耐压串联谐振装置

【功能优势】：赫兹电力公司生产的变频串联谐振试验装置是在串联谐振电路技术为基础而研发的串联谐振试验装置，变频串联谐振试验装置采用调节电源频率的方式，使得电抗器与被试电容器实现谐振，从而在被试品上获得高电压大电流，所需电源功率小、设备重量及轻体积较小，在国内外深受好评和应用，串联谐振试验装置是当前国内外高压交流试验的主要解决方案。

参考标准

DL/T 596-1996 《电力设备预防性试验规程》 GB50150-2016 《电气装置安装工程电气设备交接试验标准》 GB10229-88 《电抗器》 GB1094 《电力变压器》 GB1094.1-GB1094.6-96 《外壳防护等级》 GB2900 《电工名词术语》 GB/T16927.1~2-1997 《高电压试验技术》 DL/T474.4-2006 《现场绝缘试验实施导则－交流耐压试验》 DL/T1015 《现场直流和交流耐压试验电压测量系统的使用导则》

GB/T311.1-1997 《高压输变电设备的绝缘与配合》 GB191-2000 《包装储运图示标志》 JB/T9641-1999 《试验变压器》 IEC358(1990) 《耦合电容器和电容分压器》 GB4793-1984 《电子测量仪器安全要求》 GB/T3859.2-1993 《半导体变流器应用导则》 GB/T2423.8-1995 《电工电子产品基本环境试验规程》 DL/T849.6-2004 《电力设备专用测试仪器通用技术条件第6部分：高压谐振试验装置》



串联谐振试验装置参数 —— Parameters

以下参数为产品标准参数，如需帮助，请致电客服。我们承诺，产品出厂严格质检，确保质量与性能。产品咨询与定制，欢迎致电：400-1132-144

电压波形	正弦波，波形畸变率＜1.0%
输出频率	30～300Hz
工作制	满功率输出下，连续工作时间60min
品质因素	30～80
输入工作电源	单相380/220V±10%，50Hz
环境温度	－10℃～+50℃
相对湿度	＜95%，无凝露状况
适用范围	电缆变频谐振装置
	发电机交流耐压装置
	变电站电气设备交流耐压谐振装置
	CVT检验用谐振升压装置



串联谐振试验装置功能 —— Features

1、稳定性、可靠性高。串联谐振试验装置采用进口功率元件作为功率变换的核心，电压输出和频率输出稳定，电磁兼容设计合理，保护功能完善，经过多次高压直接对地短路的测试，系统仍然保持完好，同时系统也有很强的过载能力;
2、自动调谐功能强大。串联谐振试验装置自动调谐时，从30Hz到300Hz自动扫频，显示扫频曲线，用户能直观地看到系统调谐过程；扫频完成后，系统根据扫频初步找到的谐振频点，在其±5Hz范围内以0.01Hz为分辨率进行频率细扫，最后精确锁定谐振频率;
3、支持多种试验模式。装置支持"自动调谐＋手动调压"，"自动调谐＋自动调压"，"手动调谐＋手动调压"等试验模式，推荐使用"自动调谐＋手动调压"模式，既能快速找到谐振点，又能通过手动调压控制试验过程，安全性更高;
4、串联谐振试验装置人机交互界面友好。试验参数设置、试验控制、试验结果等同屏显示，直观清晰，并具有自动计时及操作提示功能。全触摸屏操作及显示，具备试验数据保存和查询功能;
5、保护功能完善。串联谐振试验装置具备零位保护(电压输出控制旋钮不在零位时，禁止系统启动)，过压保护，过流保护，闪络保护等功能，保证了系统的可靠性
